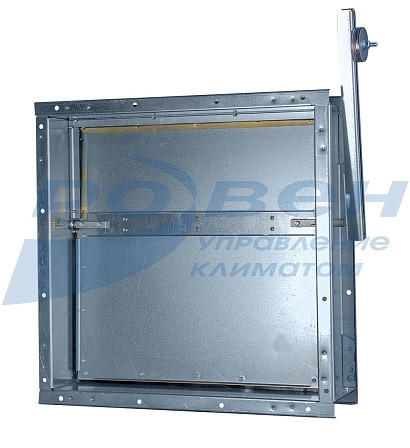

Клапан обратный взрывозащищенный АЗЕ прямоугольного сечения
Клапаны обратные взрывозащищенные предназначены для вентиляционных систем взрывоопасных производств и устанавливаются во взрывоопасных зонах помещений. В конструкции данного клапана исключена возможность возникновения искр между соприкасающимися частями в процессе эксплуатации.
Вид климатического исполнения и категория размещения – У3 по ГОСТ 15150-69. Температура перемещаемой среды от - 40 до + 80 °С.
Клапаны обратные взрывозащищенные предназначены для регулирования количества воздуха в вентиляционных системах взрывоопасных производств, а также для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам (от отключенных вентиляторов) при присоединение последних к коллекторам. Клапаны допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газо-паровоздушные смеси всех классов по ГОСТ 30852.9 и всех групп по классификации ПУЭ 7 и могут устанавливаться во взрывоопасных зонах помещений классов В-1, В-1а и В-1б.
Клапаны обратные взрывозащищенные АЗЕ прямоугольного сечения из оцинкованной стали по серии 5.904-58
Минимальный и максимальный размеры клапана АЗЕ прямоугольного сечения только в соответствии с таблицей.
Корпус клапана прямоугольного сечения имеет переменную глубину и в открытом состояние заслонка имеет вылет.
Исходное положение заслонки обратного клапана – нормально закрытое (НЗ).
Таблица исполнений клапана обратного прямоугольного сечения по серии 5.904-58
Обозначение по серии |
Размер |
А, мм |
А1, мм |
Б, мм |
Б1, мм |
С, мм |
n, шт. |
Масса, кг |
АЗЕ102.000 |
150х150 |
200 |
180 |
200 |
180 |
150 |
8 |
2,3 |
АЗЕ102.000-01 |
250х250 |
300 |
280 |
300 |
280 |
160 |
8 |
3,7 |
АЗЕ102.000-02 |
300х250 |
350 |
330 |
300 |
280 |
160 |
10 |
4,2 |
АЗЕ103.000 |
400х400 |
456 |
430 |
456 |
430 |
170 |
12 |
6,9 |
АЗЕ103.000-01 |
500х500 |
556 |
530 |
556 |
530 |
170 |
16 |
8,9 |
АЗЕ103.000-02 |
600х600 |
656 |
630 |
656 |
630 |
170 |
20 |
10,9 |
АЗЕ104.000 |
800х800 |
864 |
830 |
864 |
830 |
180 |
20 |
20,1 |
АЗЕ104.000-01 |
1000х1000 |
1070 |
1040 |
1070 |
1040 |
200 |
24 |
28,4 |
МАРКИРОВКА:
Клапан обратный взрывозащищенный оц. АЗЕ104 – 1000х1000
где: оц. – материал корпуса (оцинкованная сталь);
АЗЕ104 – обозначение, по присоединительному размеру соответствующее серии 5.904-58;
1000х1000 – номинальный размер проходного сечения, мм (LxH).
Клапаны обратные взрывозащищенные АЗЕ прямоугольного сечения из оцинкованной стали нестандартных размеров
Минимальный и максимальный размеры клапана АЗЕ прямоугольного сечения только в соответствии с таблицей.
Корпус клапана прямоугольного сечения имеет переменную глубину и в открытом состояние заслонка имеет вылет.
Исходное положение заслонки обратного клапана – нормально закрытое (НЗ).
Максимальный угол открытия заслонки - 80°
Таблица исполнений клапана обратного прямоугольного сечения нестандартных размеров
Обозначение (LxH) |
А, мм |
А1, мм |
Б, мм |
Б1, мм |
С, мм |
n, шт. |
оц. АЗЕ - 150х200 |
200 |
180 |
250 |
230 |
150 |
8 |
оц. АЗЕ - 200х150 |
250 |
230 |
200 |
180 |
150 |
8 |
оц. АЗЕ - 200х200 |
250 |
230 |
250 |
230 |
150 |
8 |
оц. АЗЕ - 200х250 |
250 |
230 |
300 |
280 |
160 |
8 |
оц. АЗЕ - 250х150 |
300 |
280 |
200 |
180 |
150 |
8 |
оц. АЗЕ - 250х200 |
300 |
280 |
250 |
230 |
150 |
8 |
оц. АЗЕ - 250х300 |
300 |
280 |
350 |
330 |
160 |
10 |
оц. АЗЕ - 300х200 |
350 |
330 |
250 |
230 |
150 |
10 |
оц. АЗЕ - 300х300 |
350 |
330 |
350 |
330 |
160 |
10 |
оц. АЗЕ - 300х350 |
350 |
330 |
400 |
380 |
160 |
10 |
оц. АЗЕ - 300х400 |
350 |
330 |
450 |
430 |
170 |
12 |
оц. АЗЕ - 350х250 |
400 |
380 |
300 |
280 |
160 |
10 |
оц. АЗЕ - 350х300 |
400 |
380 |
350 |
330 |
160 |
10 |
оц. АЗЕ - 350х350 |
400 |
380 |
400 |
380 |
160 |
10 |
оц. АЗЕ - 350х400 |
400 |
380 |
450 |
430 |
170 |
12 |
оц. АЗЕ - 350х450 |
400 |
380 |
500 |
480 |
170 |
12 |
оц. АЗЕ - 400х200 |
450 |
430 |
250 |
230 |
150 |
10 |
оц. АЗЕ - 400х250 |
450 |
430 |
300 |
280 |
160 |
10 |
оц. АЗЕ - 400х300 |
450 |
430 |
350 |
330 |
160 |
12 |
оц. АЗЕ - 400х350 |
450 |
430 |
400 |
380 |
160 |
12 |
оц. АЗЕ - 400х450 |
450 |
430 |
500 |
480 |
170 |
12 |
оц. АЗЕ - 400х500 |
450 |
430 |
550 |
530 |
170 |
14 |
оц. АЗЕ - 450х300 |
500 |
480 |
350 |
330 |
160 |
12 |
оц. АЗЕ - 450х350 |
500 |
480 |
400 |
380 |
160 |
12 |
оц. АЗЕ - 450х400 |
500 |
480 |
450 |
430 |
170 |
12 |
оц. АЗЕ - 450х450 |
500 |
480 |
500 |
480 |
170 |
16 |
оц. АЗЕ - 450х500 |
500 |
480 |
550 |
530 |
170 |
16 |
оц. АЗЕ - 450х550 |
500 |
480 |
600 |
580 |
170 |
16 |
оц. АЗЕ - 500х250 |
550 |
530 |
300 |
280 |
160 |
12 |
оц. АЗЕ - 500х300 |
550 |
530 |
350 |
330 |
160 |
14 |
оц. АЗЕ - 500х350 |
550 |
530 |
400 |
380 |
160 |
14 |
оц. АЗЕ - 500х400 |
550 |
530 |
450 |
430 |
170 |
14 |
оц. АЗЕ - 500х450 |
550 |
530 |
500 |
480 |
170 |
16 |
оц. АЗЕ - 500х550 |
550 |
530 |
600 |
580 |
170 |
16 |
оц. АЗЕ - 500х600 |
550 |
530 |
650 |
630 |
170 |
18 |
оц. АЗЕ - 500х650 |
550 |
530 |
700 |
680 |
170 |
18 |
оц. АЗЕ - 600х300 |
650 |
630 |
350 |
330 |
160 |
16 |
оц. АЗЕ - 600х350 |
650 |
630 |
400 |
380 |
160 |
16 |
оц. АЗЕ - 600х400 |
650 |
630 |
450 |
430 |
170 |
16 |
оц. АЗЕ - 600х450 |
650 |
630 |
500 |
480 |
170 |
16 |
оц. АЗЕ - 600х500 |
650 |
630 |
550 |
530 |
170 |
18 |
оц. АЗЕ - 600х550 |
650 |
630 |
600 |
580 |
170 |
18 |
оц. АЗЕ - 600х650 |
650 |
630 |
700 |
680 |
170 |
20 |
оц. АЗЕ - 600х700 |
650 |
630 |
750 |
730 |
170 |
20 |
оц. АЗЕ - 600х750 |
650 |
630 |
800 |
780 |
170 |
22 |
оц. АЗЕ - 600х800 |
650 |
630 |
850 |
830 |
180 |
22 |
оц. АЗЕ - 650х400 |
700 |
680 |
450 |
430 |
170 |
16 |
оц. АЗЕ - 650х450 |
700 |
680 |
500 |
480 |
170 |
16 |
оц. АЗЕ - 650х600 |
700 |
680 |
650 |
630 |
170 |
20 |
оц. АЗЕ - 650х650 |
700 |
680 |
700 |
680 |
170 |
20 |
оц. АЗЕ - 650х700 |
700 |
680 |
750 |
730 |
170 |
20 |
оц. АЗЕ - 650х750 |
720 |
690 |
820 |
790 |
170 |
20 |
оц. АЗЕ - 650х800 |
720 |
690 |
870 |
840 |
180 |
20 |
оц. АЗЕ - 700х400 |
750 |
730 |
450 |
430 |
170 |
16 |
оц. АЗЕ - 700х450 |
750 |
730 |
500 |
480 |
170 |
16 |
оц. АЗЕ - 700х500 |
750 |
730 |
550 |
530 |
170 |
18 |
оц. АЗЕ - 700х550 |
750 |
600 |
730 |
580 |
170 |
18 |
оц. АЗЕ - 700х600 |
770 |
740 |
650 |
620 |
170 |
20 |
оц. АЗЕ - 700х650 |
770 |
740 |
720 |
690 |
170 |
20 |
оц. АЗЕ - 700х750 |
770 |
740 |
820 |
790 |
170 |
20 |
оц. АЗЕ - 700х800 |
770 |
740 |
870 |
840 |
180 |
20 |
оц. АЗЕ - 700х850 |
770 |
740 |
920 |
890 |
180 |
20 |
оц. АЗЕ - 700х900 |
770 |
740 |
970 |
940 |
180 |
20 |
оц. АЗЕ - 750х500 |
800 |
780 |
550 |
530 |
170 |
18 |
оц. АЗЕ - 750х600 |
820 |
790 |
670 |
640 |
170 |
20 |
оц. АЗЕ - 750х650 |
820 |
790 |
720 |
690 |
170 |
20 |
оц. АЗЕ - 750х700 |
820 |
790 |
770 |
740 |
170 |
20 |
оц. АЗЕ - 750х750 |
820 |
790 |
820 |
790 |
170 |
20 |
оц. АЗЕ - 750х800 |
820 |
790 |
870 |
840 |
180 |
20 |
оц. АЗЕ - 750х850 |
820 |
790 |
920 |
890 |
180 |
20 |
оц. АЗЕ - 750х900 |
820 |
790 |
970 |
940 |
180 |
20 |
оц. АЗЕ - 800х500 |
870 |
790 |
570 |
540 |
170 |
20 |
оц. АЗЕ - 800х550 |
870 |
840 |
620 |
590 |
170 |
20 |
оц. АЗЕ - 800х600 |
870 |
790 |
670 |
640 |
170 |
20 |
оц. АЗЕ - 800х650 |
870 |
840 |
720 |
690 |
170 |
20 |
оц. АЗЕ - 800х700 |
870 |
840 |
770 |
740 |
170 |
20 |
оц. АЗЕ - 800х750 |
870 |
840 |
820 |
790 |
170 |
20 |
оц. АЗЕ - 800х850 |
870 |
840 |
920 |
890 |
180 |
20 |
оц. АЗЕ - 800х900 |
870 |
840 |
970 |
940 |
180 |
20 |
оц. АЗЕ - 800х950 |
870 |
840 |
1020 |
990 |
180 |
22 |
оц. АЗЕ - 800х1000 |
870 |
840 |
1070 |
1040 |
200 |
22 |
оц. АЗЕ - 850х600 |
920 |
890 |
670 |
640 |
170 |
20 |
оц. АЗЕ - 850х650 |
920 |
890 |
720 |
690 |
170 |
20 |
оц. АЗЕ - 850х700 |
920 |
890 |
770 |
740 |
170 |
20 |
оц. АЗЕ - 850х750 |
920 |
890 |
820 |
790 |
170 |
20 |
оц. АЗЕ - 850х800 |
920 |
890 |
870 |
840 |
180 |
20 |
оц. АЗЕ - 850х850 |
920 |
890 |
920 |
890 |
180 |
20 |
оц. АЗЕ - 850х900 |
920 |
890 |
970 |
940 |
180 |
20 |
оц. АЗЕ - 850х1000 |
920 |
890 |
1070 |
1040 |
200 |
24 |
оц. АЗЕ - 900х600 |
970 |
940 |
670 |
640 |
170 |
20 |
оц. АЗЕ - 900х650 |
970 |
940 |
720 |
690 |
170 |
20 |
оц. АЗЕ - 900х700 |
970 |
940 |
770 |
740 |
170 |
20 |
оц. АЗЕ - 900х750 |
970 |
940 |
820 |
790 |
170 |
20 |
оц. АЗЕ - 900х800 |
970 |
940 |
870 |
840 |
180 |
20 |
оц. АЗЕ - 900х850 |
970 |
940 |
920 |
890 |
180 |
20 |
оц. АЗЕ - 900х900 |
970 |
940 |
970 |
940 |
180 |
20 |
оц. АЗЕ - 900х1000 |
970 |
940 |
1070 |
1040 |
200 |
24 |
оц. АЗЕ - 950х700 |
1020 |
990 |
770 |
740 |
170 |
20 |
оц. АЗЕ - 950х750 |
1020 |
990 |
820 |
790 |
170 |
20 |
оц. АЗЕ - 950х800 |
1020 |
990 |
870 |
840 |
180 |
22 |
оц. АЗЕ - 950х850 |
1020 |
990 |
920 |
890 |
180 |
22 |
оц. АЗЕ - 950х900 |
1020 |
990 |
970 |
940 |
180 |
24 |
оц. АЗЕ - 950х1000 |
1020 |
990 |
1070 |
1040 |
200 |
24 |
оц. АЗЕ - 1000х500 |
1070 |
1040 |
570 |
540 |
170 |
20 |
оц. АЗЕ - 1000х700 |
1070 |
1040 |
770 |
740 |
170 |
22 |
оц. АЗЕ - 1000х750 |
1070 |
1040 |
820 |
790 |
170 |
22 |
оц. АЗЕ - 1000х800 |
1070 |
1040 |
870 |
840 |
180 |
22 |
оц. АЗЕ - 1000х850 |
1070 |
1040 |
920 |
890 |
180 |
22 |
оц. АЗЕ - 1000х900 |
1070 |
1040 |
970 |
940 |
180 |
24 |
МАРКИРОВКА:
Клапан обратный взрывозащищенный оц. АЗЕ – 1000х900
где: оц. – материал корпуса (оцинкованная сталь);
АЗЕ – тип изделия;
1000х900 – номинальный габаритный размер проходного сечения, LxH, мм.
Не представленные в наличии модели доступны к поставке под заказ
