Модульная вентиляционная установка ГОРЫН-VGT
Вентиляционная установка предназначена для вентиляции овощных хранилищ при контейнерном методе хранения. Модельный ряд установок позволяет оптимально подобрать требуемый воздухообмен в привязке к объёму хранимой продукции. Конструкционные материалы используемые в установке, позволяют эксплуатировать установку во всех температурных и влажностных параметрах современных хранилищ поддерживая оптимальные климатические параметры внутри хранилища.
Установка представляет собой жёсткую пространственную объёмную коробчатую конструкцию собранную с помощью алюминиевых профилей. Стены собраны из теплоизолированных сэндвич-панелей, что позволяет минимизировать наличие конденсата на внутренних стенах и препятствует образованию плесени, коррозии деталей.
Наличие жёсткого подрамника позволяет осуществлять подъём и перемещение установки вилочным погрузчиком или рохлями, что облегчает транспортировочные работы с ней.
Основными компонентами установки в зависимости от модификации являются: воздушный клапан, воздухоохладитель (при наличии), вентилятор и щит управления.
Пример использования вентиляционной установки ГОРЫН-VGT

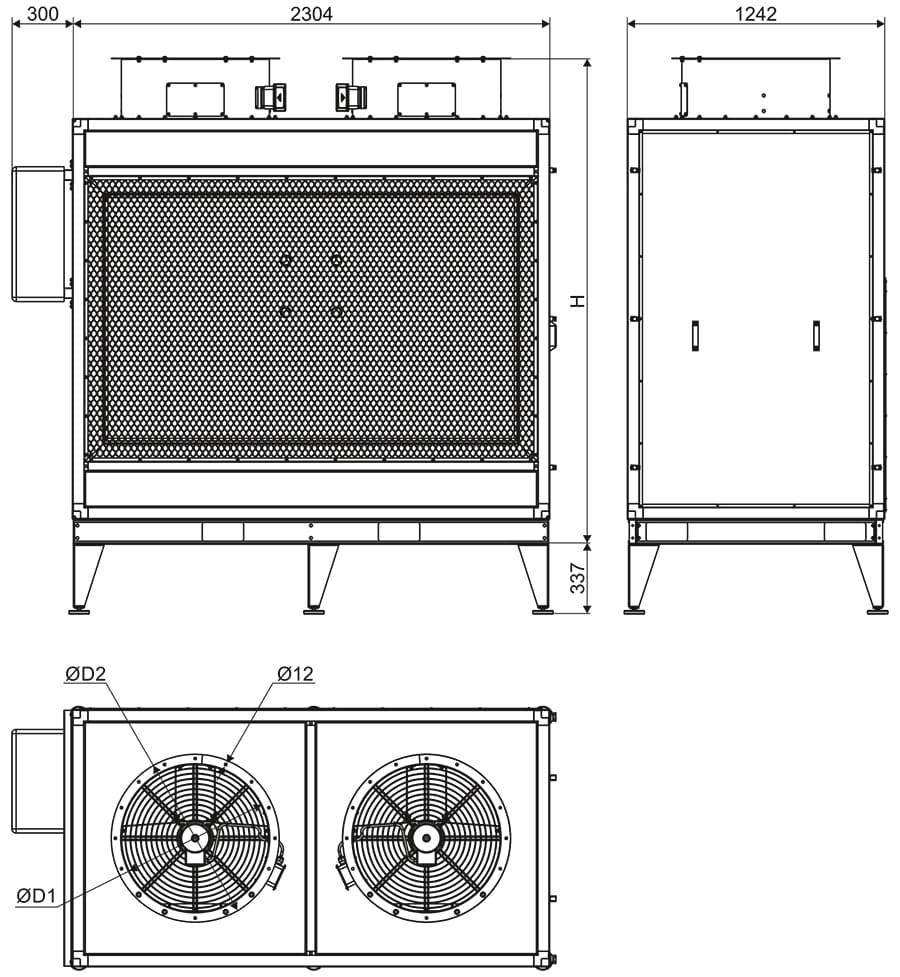

Габаритные и присоединительные размеры установок с двумя вентиляторами
|
Модель модульной вентиляционной установки |
L мм |
B мм |
H мм |
D1 мм |
D2 мм |
|
ГОРЫН-VGT-7,1/1,1-2-0-150Т |
2304 |
1242 |
2363 |
710 |
810 |
|
ГОРЫН-VGT-7,1/1,5-2-0-250Т |
2304 |
1242 |
2363 |
710 |
810 |
|
ГОРЫН-VGT-8,0/2,2-2-0-500Т |
2304 |
1242 |
2413 |
800 |
900 |

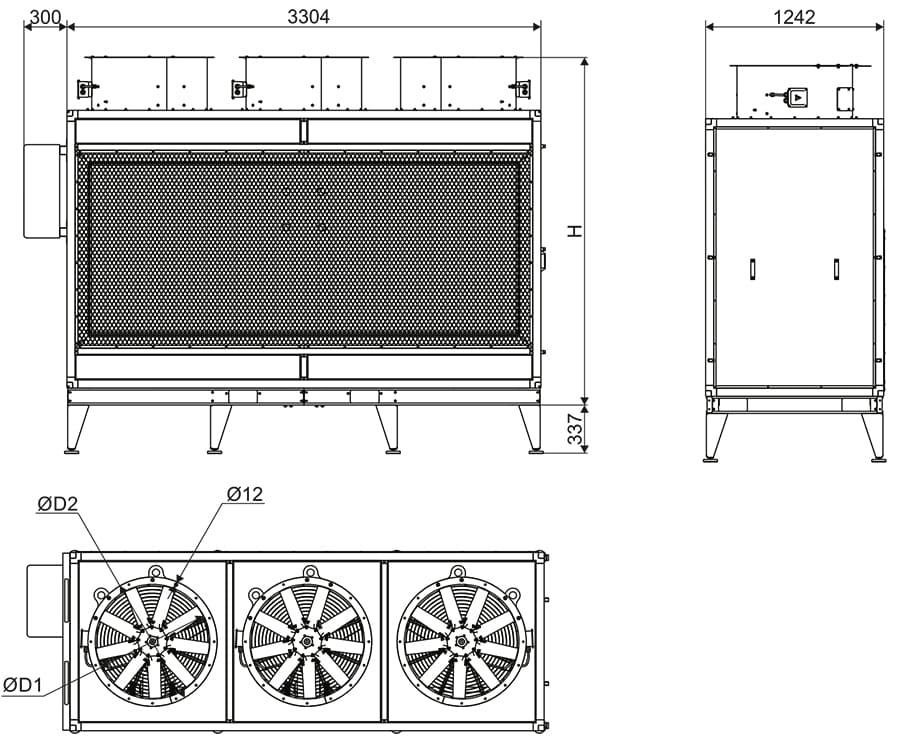

Габаритные и присоединительные размеры установок с тремя вентиляторами
|
Модель модульной вентиляционной установки |
L мм |
B мм |
H мм |
D1 мм |
D2 мм |
|
ГОРЫН-VGT-8,0/2,2-3-0-750Т |
3500 |
1242 |
2413 |
800 |
900 |
|
ГОРЫН-VGT-8,0/5,5-3-0-1000Т |
3500 |
1242 |
2413 |
800 |
900 |
Технические характеристики
|
Модель модульной вентиляционной установки |
Номинальный диаметр рабочего колеса вентиляторов, дм |
Количество вентиляторов |
Максимальная (пиковая) суммарная мощность, |
Макс. ток, А |
Напряжение питания, В |
Масса, кг |
|
ГОРЫН-VGT-7,1/1,1-2-0-150Т |
7,1 |
2 |
4,6 |
12,5 |
380В~, /3+N+PE/, 50 Гц |
1258 |
|
ГОРЫН-VGT-7,1/1,5-2-0-250Т |
7,1 |
2 |
5,7 |
15 |
1264 |
|
|
ГОРЫН-VGT-8,0/2,2-2-0-500Т |
8,0 |
2 |
7,4 |
20 |
1278 |
|
|
ГОРЫН-VGT-8,0/2,2-3-0-750Т |
8,0 |
3 |
10,5 |
27,5 |
1846 |
|
|
ГОРЫН-VGT-8,0/5,5-3-0-1000Т |
8,0 |
3 |
23,5 |
61 |
1906 |
Электрические схемы подключения вентиляторов

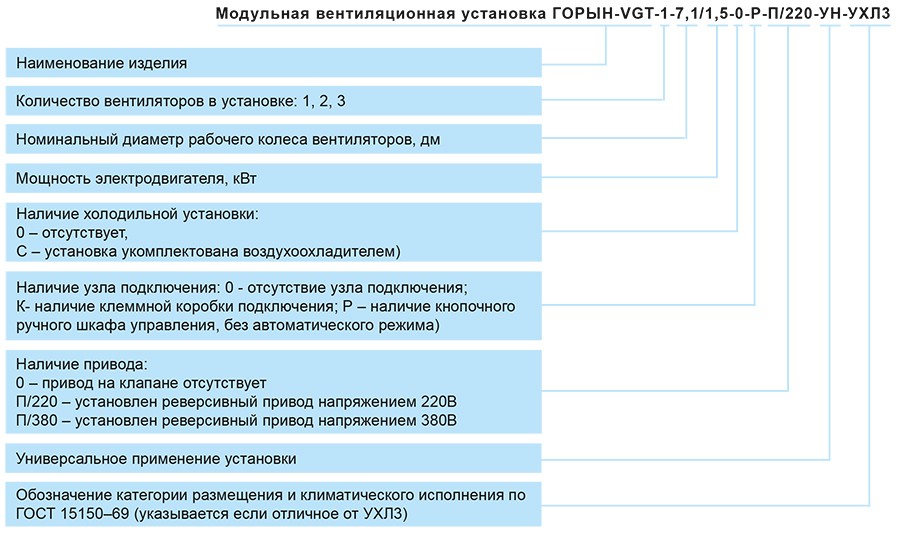

МАРКИРОВКА
Не представленные в наличии модели доступны к поставке под заказ
