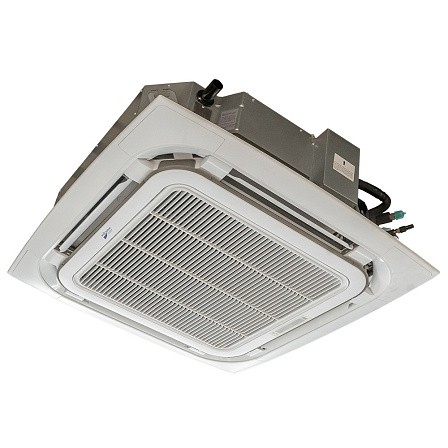

Четырехпоточный блок внутренний кассетный RMS-IN…-R8/V2
Внутренние блоки RMS-IN…-R8/V2 кассетного типа подходят для монтажа в подвесных потолках и используются, преимущественно, для кондиционирования рабочих (офисных) и общих зон в бизнес-центрах, административных зданиях и торговых помещениях.
Особенностью данных блоков является оригинальный дизайн декоративной панели и наличие дополнительных отверстий расположенных по ее углам, что обеспечивает распределение воздуха на 360°.
Встроенная дренажная помпа центробежного типа позволяет использовать блоки в дали от точек подключения к канализации. Дисплей температуры позволяет контролировать температуру в помещении. Воздушный фильтр может быть легко демонтирован для контроля загрязнения и очистки, без демонтажа панели целиком.
В комплекте поставки находится беспроводной пульт управления, так же может быть дополнительно подключен проводной пульт управления.
Преимущества:
- LED дисплей. Высококачественный дисплей с отображением рабочей температуры, режима работы, сервисных сообщений (в т.ч. кодов неисправности) в режиме реального времени.
- Высокоэффективный DC электродвигатель. Имеет эффективность до 80% и позволяет сэкономить более 20% расхода электроэнергии в сравнении с обычными электромоторами.
- Узкий дизайн внутреннего блока. Внутренние блоки от 2,8 до 8,0 кВт выполнены в "тонком" дизайне корпуса с единой высотой блока 230 мм, что позволяет устанавливать их даже при ограниченном пространстве внутри фальшпотолка.
- Встроенная дренажная помпа. Дренажный насос с высотой подъема 1200 мм входит в стандартную комплектацию и упрощает монтаж дренажного трубопровода.
- Очищение воздуха. Многоразовый (моющийся) воздушный фильтр защищает теплообменник блока от пыли и грязи, в качестве опции предлагается дополнительный фильтр с ионами серебра, который активно адсорбирует формальдегид и устраняет микробы. Фильтр легко извлекается без демонтажа декоративной панели.
- Исключительно низкий уровень шума. Благодаря применению нового вентилятора с колесом, оснащенным 3D-спиральной формой лопаток, удалось снизить сопротивление воздуха и обеспечить ощутимое снижение шума при работе устройства.
- Датчик переполнения дренажного поддона. Система отвода дренажа оснащена аварийным поплавковым выключателем, в случае закупорки дренажного трубопровода или отказа помпы, выключатель отключит работу блока, чтобы предотвратить переполнение дренажного поддона и залив помещения водой.
Функции и технологии:
- Авторестарт. После возобновления электроснабжения кондиционер автоматически перезапустится с теми настройками, которые существовали на момент отключения электропитания.
- Аварийная кнопка. Позволяет включать и выключать кондиционер в случае отсутствия неисправности или утраты пульта управления, как с прежними настройками и в ранее установленном режиме работы (охлаждение или обогрев), так и переключить режим работы, по желанию пользователя.
- Антикоррозийное покрытие. Металлические элементы корпуса наружного блока, незащищенные лакокрасочным слоем, имеют специальное покрытие, которое препятствует появлению коррозии и позволяет продлить срок службы агрегата.
- Защита от прорыва холодного воздуха. При использовании режима обогрева вентилятор внутреннего блока будет включен только после достаточного нагрева теплообменника внутреннего блока, что позволит предотвратить выброс холодного воздуха.
- Турбо режим. Режим высокой мощности активирует максимальную производительность кондиционера в заданном режиме работы и позволяет быстрее достичь необходимой температуры. Функционирование в данном режиме не превышает 15 минут.
- Независимое осушение. При включении режима осушения происходит эффективное осушение воздуха без заметного изменения температуры в обслуживаемом помещении.
- Экономичный режим. Режим работы активируется кнопкой ECO на пульте управления. Для снижения потребления электроэнергии существовавшая ранее температурная уставка будет скорректирована автоматикой на 2°C, при этом кондиционер продолжит функционировать в ранее установленном режиме.
- Режим сна. Ночной режим работы активируется нажатием кнопки SLEEP на пульте управления. Включение режима при работе агрегата на охлаждение / обогрев приведет к увеличению / снижению температуры на 1°С за каждый час, через 2 часа температура воздуха стабилизируется, а через 7 часов после активации режим будет автоматически отключен.
- Таймер 24 часа. Существует возможность настроить автоматическое включение или выключение кондиционера по установленному таймеру в течение 24 часов.
- Автоматический привод горизонтальных жалюзи. Управление жалюзи для регулировки направления потока воздуха вверх-вниз осуществляется с пульта управления.
- Возможность подключения проводного настенного пульта дистанционного управления (опция).
Технические характеристики
Модель |
RMS-IN28-R8/V2 |
RMS-IN36-R8/V2 |
RMS-IN45-R8/V2 |
RMS-IN50-R8/V2 |
RMS-IN56-R8/V2 |
RMS-IN63-R8/V2 |
RMS-IN71-R8/V2 |
RMS-IN80-R8/V2 |
RMS-IN90-R8/V2 |
RMS-IN100-R8/V2 |
RMS-IN112-R8/V2 |
RMS-IN125-R8/V2 |
RMS-IN140-R8/V2 |
||
Тип управления |
Пульт дистанционного управления и настенный контроллер |
||||||||||||||
Холодопроизводительность |
Мощность |
БТЕ/ч(Вт) |
10000(2800) |
12000(3600) |
15000(4500) |
17000(5000) |
19000(5600) |
21000(6300) |
24000(7100) |
27000(8000) |
30000(9000) |
34000(10000) |
38000(11200) |
42000(12500) |
48000(14000) |
Потребляемая мощность |
В |
80 |
80 |
80 |
80 |
80 |
100 |
100 |
100 |
150 |
150 |
150 |
150 |
150 |
|
Ток |
А |
0,36 |
0,36 |
0,36 |
0,36 |
0,36 |
0,45 |
0,45 |
0,45 |
0,68 |
0,68 |
0,68 |
0,68 |
0,68 |
|
Теплопроизводительность |
Мощность |
БТЕ/ч(Вт) |
11000(3200) |
14000(4000) |
17000(5000) |
19000(5600) |
21000(6300) |
24000(7100) |
27000(8000) |
30000(9000) |
34000(10000) |
38000(11200) |
42000(12500) |
48000(14000) |
55000(16000) |
Потребляемая мощность |
В |
80 |
80 |
80 |
80 |
80 |
100 |
100 |
100 |
150 |
150 |
150 |
150 |
150 |
|
Ток |
А |
0,36 |
0,36 |
0,36 |
0,36 |
0,36 |
0,45 |
0,45 |
0,45 |
0,68 |
0,68 |
0,68 |
0,68 |
0,68 |
|
Уровень шума в помещении при охлаждении (звуковое давление) |
Высокий |
дБ(А) |
36 |
36 |
37 |
37 |
37 |
37 |
37 |
37 |
40 |
40 |
40 |
40 |
40 |
Средний |
дБ(А) |
33 |
33 |
35 |
35 |
35 |
35 |
35 |
35 |
38 |
38 |
38 |
38 |
38 |
|
Низкий |
дБ(А) |
32 |
32 |
33 |
33 |
33 |
33 |
33 |
33 |
35 |
35 |
35 |
35 |
35 |
|
Тип хладагента/Количество |
Тип |
|
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
Заправленный объем |
кг |
4,1 |
4,1 |
4,1 |
4,1 |
4,1 |
4,5 |
4,5 |
4,5 |
4,5 |
4,5 |
4,5 |
4,5 |
4,5 |
|
Электропитание |
220-240В~/50Гц/60Гц |
220-240В~/50Гц/60Гц |
220-240В~/50Гц/60Гц |
220-240В~/50Гц/60Гц |
220-240В~/50Гц/60Гц |
220-240В~/50Гц/60Гц |
220-240В~/50Гц/60Гц |
220-240В~/50Гц/60Гц |
220-240В~/50Гц/60Гц |
220-240В~/50Гц/60Гц |
220-240В~/50Гц/60Гц |
220-240В~/50Гц/60Гц |
220-240В~/50Гц/60Гц |
||
Электродвигатель внутреннего блока |
Модель |
|
YKT-60-6-241-1 |
YKT-60-6-241-1 |
YKT-60-6-241-1 |
YKT-60-6-241-1 |
YKT-60-6-241-1 |
YKT-60-6-241-1 |
YKT-60-6-241-1 |
YKT-60-6-241-1 |
(SJ89A) YDK120-89Q-6P |
(SJ89A) YDK120-89Q-6P |
(SJ89A) YDK120-89Q-6P |
(SJ89A) YDK120-89Q-6P |
(SJ89A) YDK120-89Q-6P |
Кол-во |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Потребляемая мощность |
В |
54 |
54 |
54 |
54 |
54 |
55 |
55 |
55 |
56 |
56 |
56 |
56 |
56 |
|
Электрический конденсатор |
мкФ |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
3,5 |
3,5 |
3,5 |
3,5 |
3,5 |
3,5 |
3,5 |
3,5 |
|
Скорость (Выс./Средн./Низк.) |
об/мин |
435/390 |
435/390 |
520/435/390 |
520/435/390 |
520/435/390 |
690/580/500 |
690/580/500 |
690/580/500 |
720/580/500 |
720/580/500 |
720/580/500 |
720/580/500 |
720/580/500 |
|
Испаритель |
Количество рядов |
|
1 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Количество u-образных трубок |
|
4 |
4 |
6 |
6 |
6 |
8 |
8 |
8 |
12 |
12 |
12 |
12 |
12 |
|
Шаг трубки (a)×шаг ряда (b) |
мм |
21×12.7 |
21×12.8 |
21×12.9 |
21×12.10 |
21×12.11 |
21×12.12 |
21×12.13 |
21×12.14 |
21×12.15 |
21×12.16 |
21×12.17 |
21×12.18 |
21×12.19 |
|
Расстояние между ребрами |
мм |
1,4 |
1,4 |
1,3 |
1,3 |
1,3 |
1,3 |
1,3 |
1,3 |
1,3 |
1,3 |
1,3 |
1,3 |
1,3 |
|
Тип ламелей |
|
Window piece |
Window piece |
Window piece |
Window piece |
Window piece |
Window piece |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
|
Наружный диаметр трубки и тип |
мм |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
|
Габариты (Д*В*Ш) |
мм |
1599×168×12.7 |
1599×168×12.7 |
1899×168×25.4 |
1899×168×25.4 |
1899×168×25.4 |
1899×168×25.4 |
1899×168×25.4 |
1899×168×25.4 |
1899×252×25.4 |
1899×252×25.4 |
1899×252×25.4 |
1899×252×25.4 |
1899×252×25.4 |
|
Количество контуров |
|
4вх 4вых |
4вх 4вых |
6вх 6вых |
6вх 6вых |
6вх 6вых |
8вх 8вых |
8вх 8вых |
8вх 8вых |
12вх 12вых |
12вх 12вых |
12вх 12вых |
12вх 12вых |
12вх 12вых |
|
Циркуляция воздуха в помещении (охлаждение/обогрев) |
л/с |
208 |
208 |
236 |
236 |
236 |
333 |
333 |
333 |
500 |
500 |
500 |
500 |
500 |
|
м3/ч |
750 |
750 |
850 |
850 |
850 |
1200 |
1200 |
1200 |
1800 |
1800 |
1800 |
1800 |
1800 |
||
Тип внутреннего вентилятора |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
||
Диаметр труб |
Жидкость |
дюйм |
1/4'' |
1/4'' |
1/4'' |
1/4'' |
1/4'' |
3/8'' |
3/8'' |
3/8'' |
3/8'' |
3/8'' |
3/8'' |
3/8'' |
3/8'' |
Газ |
дюйм |
1/2'' |
1/2'' |
1/2'' |
1/2'' |
1/2'' |
5/8'' |
5/8'' |
5/8'' |
5/8'' |
5/8'' |
5/8'' |
5/8'' |
5/8'' |
|
Дренажная труба |
мм |
32(ID25,OD32) |
32(ID25,OD32) |
32(ID25,OD32) |
32(ID25,OD32) |
32(ID25,OD32) |
32(ID25,OD32) |
32(ID25,OD32) |
32(ID25,OD32) |
32(ID25,OD32) |
32(ID25,OD32) |
32(ID25,OD32) |
32(ID25,OD32) |
32(ID25,OD32) |
|
Размеры (ШхВхГ) |
Внутренний |
мм |
840×230×840 |
840×230×840 |
840×230×840 |
840×230×840 |
840×230×840 |
840×230×840 |
840×230×840 |
840×230×840 |
840×300×840 |
840×300×840 |
840×300×840 |
840×300×840 |
840×300×840 |
Вес нетто |
Внутренний |
кг |
27 |
27 |
27 |
27 |
27 |
27 |
27 |
27 |
35 |
35 |
35 |
35 |
35 |
Размеры упаковки (ШхВхГ) |
Внутренний |
мм |
945×285×945 |
945×285×945 |
945×285×945 |
945×285×945 |
945×285×945 |
945×285×945 |
945×285×945 |
945×285×945 |
945×355×945 |
945×355×945 |
945×355×945 |
945×355×945 |
945×355×945 |
Вес с упаковкой |
Внутренний |
кг |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
41 |
41 |
41 |
41 |
41 |
Примечание
Технические характеристики основаны на следующих условиях:
Охлаждение: Температура в помещении 27°С по сухому термометру/19°С по мокрому термометру, температура на улице 35°С по сухому термометру/24°С по мокрому термометру.
Нагрев: Температура в помещении 20°С по сухому термометру/15°С по мокрому термометру, а температура на улице 7°С по сухому термометру/6°С по мокрому термометру.
Эквивалентная длина трубопровода: 5 м; Перепад между блоками: 0 м; Напряжение: 230 В.
Уровень шума: Уровень звукового давления во внутреннем блоке, измеряется в точке на расстоянии 1,5 м вниз от центра блока.
Уровень звукового давления во внешнем блоке, измеряется в точке на расстоянии 1,0 м перед блоком.
В связи с постоянным совершенствованием оборудования технические характеристики могут быть изменены без предварительного уведомления.
