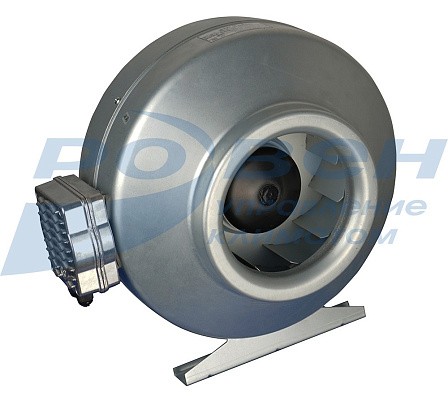

Вентиляторы канальные круглые серии ECF(K)

- ЕС электродвигатель с внешним ротором: энергосберегающий, низкий уровень шума, низкая вибрация
- Класс защиты вентилятора IP 54
Описание товара
Характеристики моделей
Купить

- ЕС электродвигатель с внешним ротором: энергосберегающий, низкий уровень шума, низкая вибрация
- Класс защиты вентилятора IP 54
- Вентиляторы оснащены контроллером (0-10В), который установлен в  клеммную коробку (или непосредственно в электродвигатель). Регулирование производительности от 0 до 100% происходит по сигналу напряжения 0-10В
- Корпус из оцинкованной стали
- Материал рабочего колеса: Ø100-160 мм - пластик; Ø200-315 мм - оцинкованная сталь; Ø355 мм - алюминий
- Компактная конструкция
- Вентиляторы оборудованы съемными кронштейнами
- Температура перемещаемого воздуха от -25°С до +40°С

Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150, при температуре окружающей среды от -25°С до +40°С и влажности воздуха <90%.

Файлы
Вентиляторы канальные круглые серии ECF(K).pdf

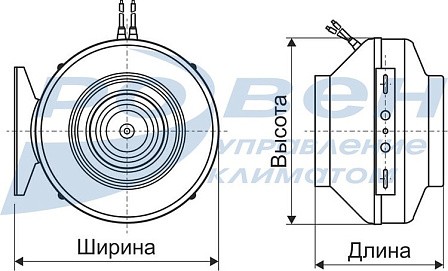

Габаритные и присоединительные размеры (мм)


Диаметр

Модель

А

В

C

D

E

F

F1

G

K

100

ECF(K)4E192T100-C0

97

170

242

45

195

23

23

34

275

125

ECF(K)4E192T125-C0

125

170

242

45

195

26

26

34

275

160

ECF(K)4E220T160-C0

160

170

332

45

232

26

26

34

365

ECF(K)4E225T160-C0

160

170

332

45

232

26

26

34

365

ECF(K)6E225T160-C0

160

170

332

45

232

26

26

34

365

200

ECF(K)6E225T200-C5

198

170

332

47

228

26

26

34,5

365

250

ECF(K)6E250T250-Y0

248

170

332

-

230

30

25

-

365

315

ECF(K)6E280T315-Y0

315

170

402

-

260

26

26

-

435

355

ECF(K)6E355T355-Y0

355

420

500

-

400

32

32

45

533

Технические характеристики вентиляторов канальных серии ECF(K)


Диаметр

Модель

Напряжение/

частота, В/50Гц

Число фаз

Входная мощность, кВт

Номинальный ток, А

Частота вращения, об/ мин

Масса, кг

Общий, дБа

100

ECF(K)4E192T100-C0

220

1

0,09

0,75

3400

2,6

72

125

ECF(K)4E192T125-C0

0,1

0,82

3400

2,6

73

160

ECF(K)4E220T160-C0

0,085

0,7

2600

3,75

67

ECF(K)4E225T160-C0

0,095

0,8

2500

3,8

68

ECF(K)6E225T160-C0

0,17

1,3

3000

4,1

75

200

ECF(K)6E225T200-C5

0,175

1,35

2950

4,6

70

250

ECF(K)6E250T250-Y0

0,25

1,8

2900

5,6

73

315

ECF(K)6E280T315-Y0

0,26

1,9

2600

6,6

73

355

ECF(K)6E355T355-Y0

0,32

3,0

1800

13,5

71


Аэродинамические характеристики вентиляторов канальных серии ECF(K)




Электрические схемы подключения


МАРКИРОВКА:

Вентилятор канальный круглый ECF(K)4E220T160-C0
                       где:   ECF(K)– серия канального вентилятора с ЕС-электродвигалем;
                                4 – число полюсов электродвигателя;
                                E – однофазный электродвигатель;
                                220 – типоразмер мотор-колеса;
                                T – вентилятор канальный круглый;
                                160 – типоразмер вентилятора (от 100 до 355);
                                С0 – тип контроллера (С0, С5 - контроллер расположен в клеммной коробке,
                                         Y0 - контроллер расположен непосредственно в электродвигателе).
