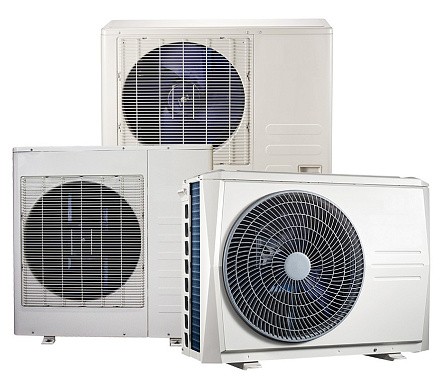

Компрессорно-конденсаторный блок ACC, CU

Служат для отвода тепла в окружающую атмосферу.
Описание товара
Характеристики моделей
Купить

Компрессорно-конденсаторные блоки (ККБ) служат для отвода тепла в окружающую атмосферу от фреона (хладоноситель) выходящего из испарителя, путем сжимания входящих газов в компрессоре. При этом процессе поднимается температура газов фреона выше атмосферной. Отвод тепла происходит в теплообменнике под названием  конденсатор в котором фреон изменяет агрегатное состояние из газообразного в жидкое. Подача воздуха через конденсатор осуществляется посредством осевых вентиляторов. В качестве хладоносителя применяется фреон R410А.

Комплект обвязки для ККБ поставляется в комплекте.

Технические характеристики


Модель ACC

ACC340DWT

ACC530DWT

ACC750DWT

ACC1100DWT

ACC1500DWT

ACC1700DWT

Модель CU

CU1

CU2

CU3

CU4

CU5

CU6

Электропитание

220-240 В~, 1Ф, 50 Гц

380-415 В~, 3Ф, 50 Гц

Диапазон температур окружающего воздуха

°C

+17..+46

+17..+46

+17..+46

+17..+46

+17..+46

+17..+46

Охлаждение

Производительность

кВт

3,37

5,31

7,45

10,57

14,72

16,91

Максимальная потребляемая мощность

кВт

1,79

2,57

3,44

5,3

6,1

8,5

Максимальный ток

А

9,2

13,2

17,5

10

12

13

Уровень звукового давления

дБ(A)

49

55

55

58

58

59

Компрессор

Тип / Количество

Ротационный / 1

Спиральный / 1

Модель

PA290G2CS-4MU1

PA225M2CS-4KU2

PA290G2CS-4MU1

C-SBN303H8D

C-SBN373H8D

C-SBN453H8D

Марка

GMCC

GMCC

GMCC

Sanyo

Sanyo

Sanyo

Производительность

Вт

3370

5310

7450

10570

14720

16910

Потребляемая мощность

Вт

937

1493

2123

2820

4156

4796

Конденсатор

35 мкФ / 450 В

50 мкФ / 450 В

50 мкФ / 450 В

-

-

-

Номинальный ток (RLA)

А

5,8

8,5

11,65

6,58

8,22

9,77

Объем масла

мл

480 (ПОЕ VG74)

750 (ПОЕ VG74)

850 (ПОЕ VG74)

1700 (PVE FV68S)

Хладагент

Тип / Вес

R410А / 800

R410А / 860

R410А / 1400

R410А / 2500

R410А / 3000

R410А / 3050

Вентилятор

Тип / Количество

Осевой вентилятор / 1

Осевой вентилятор / 2

Модель двигателя

YKT-25-6-51

YDK190-6D(B)

YDK65-6F(B)

Диаметр вентилятора

мм

Φ389

Φ429

Φ429

Φ560

Φ455

Φ455

Тип привода

Прямой

Конденсатор

2,5 мкФ/450 В

3 мкФ/450 В

3 мкФ/450 В

10 мкФ/450 В

4 мкФ/450 В

4 мкФ/450 В

Потребляемая мощность

Вт

53

67

67

290

174

174

Частота вращения

об/мин

860

780

780

830

825

825

Теплооб- менник

Тип

Медная трубка с алюминиевыми пластинами

Диаметр трубки

мм

Ф7

Ф7

Ф7

Ф7

Ф7

Ф7,94

Кол-во рядов

1

1,46

2

1,6

2

2

Кол-во оребрений на дюйм

мм

1,5

1,5

1,5

1,5

1,5

1,6

Длина × Высота

мм

600х504

700х504

700х504

898х882

845х1092

837х1100

Количество контуров

2

2

2

7

8

8

Трубы для хладагента

Жидкостная / Газовая трубы

мм

Φ6,5/Φ12,7

Φ6,5/Φ12,7

Φ9,52/Φ12,7

Φ9,52/Φ19

Φ9,52/Φ19

Φ9,52/Φ19

Макс. длина трубопровода

м

20

20

20

30

30

30

Макс. перепад высот

м

10

10

10

20

20

20

Электропровод

Силовой кабель

2×2,5 мм2+1×1,5 мм2 (+земля)

2×4,0 мм2+1×2,5 мм2 (+ земля)

2×6,0 мм2+1×4,0 мм2 (+земля)

4×4.0 мм2+1×2,5 мм2 (+земля)

4×4,0 мм2+1×2,5 мм2 (+земля)

4×4,0 мм2+1×6,0 мм2 (+земля)

Сигнальный кабель

1×1,0 мм2

1×1,0 мм2

1×1,0 мм2

1×1,0 мм2

1×1,0 мм2

1×1,0 мм2

Габаритные размеры без упаковки(Ш×В×Г)

мм

722×555×300

795×555×330

795×555×330

1077×967×396

987×1167×400

987×1167×400

Габаритные размеры в упаковке(Ш×В×Г)

мм

845х630х390

915×630×420

915×630×420

1120×1100×435

1032×1307×443

1032×1307×443

Вес нетто/брутто

кг

30/33

35,5/38,5

41/44

85,8/95,6

91,6/102

96,6/107


* Номинальная холодопроизводительность приведена для следующих условий.
Температура внутри помещения: +27 °C (по сухому термометру), +19 °С (по влажному термометру); Температура наружного воздуха: +32 °C (по сухому термометру); Эквивалентная длина трубопровода хладагента: 7,5 м (горизонтальный).

ACC340DWT, ACC530DWT, ACC750DWT

CU1, CU2, CU3

Схема холод_контура 1.jpg

ACC1100DWT, ACC1500DWT, ACC1700DWT

CU4, CU5, CU6

Схема холод_контура 2.jpg

Электрические схемы подключения

ACC340DWT, ACC530DWT

CU1, CU2

Эл схемы ККБ ACC340DWT, ACC530DWT.jpg

ACC750DWT

CU3

Эл схемы ККБ ACC750DWT.jpg

ACC1100DWT

CU4

Эл схемы ККБ ACC1100DWT.jpg

ACC1500DWT, ACC1700DWT

CU5, CU6

Эл схемы ККБ ACC1500DWT, ACC1700DWT.jpg

Электрические характеристики

Модель ACC

Модель CU

Напряжение, частота

Электрические токи

Компрессор

OFM

Гц

Напряжение

Мин.

Макс.

MCA

TOCA

MFA

MSC

RLA

kW

FLA

ACC340DWT

CU1

50

220~240 В

198 В

254 В

7,8

8,6

20

29,9

5,8

0,024

0,28

ACC530DWT

CU2

50

220~240 В

198 В

254 В

11,5

15,2

40

40

8,5

0,048

0,49

ACC750DWT

CU3

50

220~240 В

198 В

254 В

17

18,7

60

66

12,6

0,053

0,61

ACC1100DWT

CU4

50

380~415 В

342 В

440 В

9,2

9,4

20

52

6,58

0,19

1,31

ACC1500DWT

CU5

50

380~415 В

342 В

440 В

10,8

10,9

25

66

8,2

0,13

1,6

ACC1700DWT

CU6

50

380~415 В

342 В

440 В

12,6

15,2

35

67

9,7

0,13

1,6

Примечание:

MCA: Минимальный ток, (A)
MFA: Максимальный ток для защитного автомата, (А) RLA: Номинальный ток, (A)
kW: Номинальная мощность двигателя, (кВт)
TOCA : Суммарный максимальный ток, (A) MSC: Максимальный пусковой ток, (A) OFM: Двигатель вентилятора
FLA: Ток двигателя, (A)

МАРКИРОВКА:

ACC340DWT компрессорно-конденсаторный блок
               где  АСС – модель компрессорно-конденсаторного блока
                      340 – хлодопроизводительность (3,4 кВт)
                      D – режим работы: D - только охлаждение; H: охлаждение и нагрев
                      WT – тип фреона: WT - R410A.

CU1 компрессорно-конденсаторный блок
               где  СU – модель компрессорно-конденсаторного блока
                      1 – типоразмер ККБ.

Не представленные в наличии модели доступны к поставке под заказ
