Вентилятор крышный ВКРФ-М-45-GH-0,83/1500/220-У1
Вентилятор крышный радиальный ВКРФ-М общепромышленного исполнения применяется в стационарных системах вытяжной вентиляции производственных, общественных и жилых зданий с сетью воздуховодов и без нее. Устанавливаются на кровле на стаканы монтажные типа СОМ. Предназначен для перемещения невзрывоопасных газовых сред с максимальной температурой до плюс 80 °С, содержащих твердых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 1-й категории размещения по ГОСТ 15150, при температуре окружающей среды от -40 °С до +45°С.
Вентилятор ВКРФ-М изготавливается с мотор-колесом GH (производство Китай).
Габаритные и присоединительные размеры
|
№ вентилятора (комплектация колесом) |
Модель |
A |
B |
F |
E |
G |
d |
|
45(GH) |
ВКРФ-М-45-GH-0,83/1500/220 |
821 |
592 |
660 |
469 |
580 |
8,5 |
Технические характеристики
|
Наименование |
Номер кривой |
Мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Общий, дБа |
Масса, кг |
Схема подключения |
|
ВКРФ-М-45-GH-0,83/1500/220 |
3 |
0,83 |
4,1 |
1500 |
74 |
38,2 |
Схема №4 |

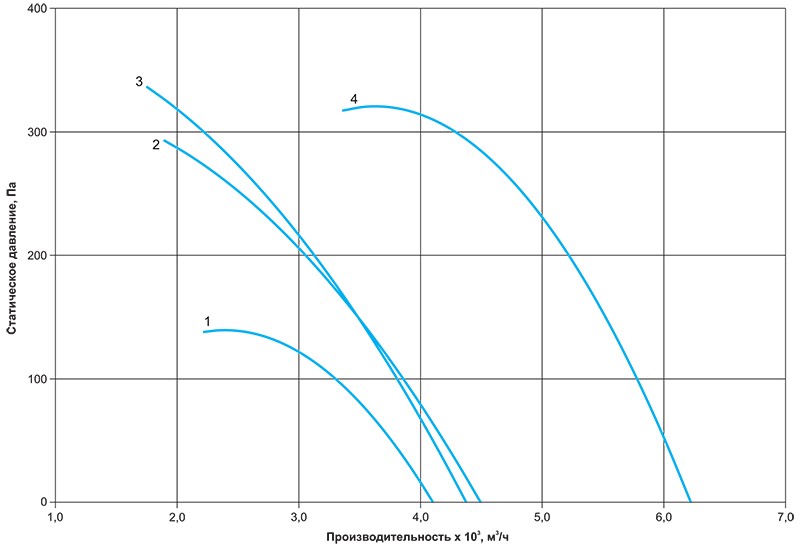

Аэродинамические характеристики

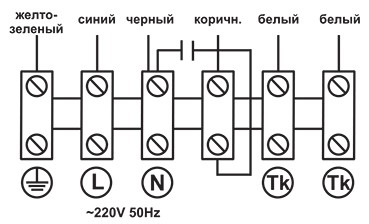

Электрическая схема подключения
