Вентиляционная установка RW-LZ, RW-LT

Вентиляционные установки RW-LZ, RW-LT  предназначены для создания и поддержания искусственного климата в помещениях различного назначения.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Вентиляционные установки RW-LZ, RW-LT являются типовым решением и имеют стандартные канальные присоединительные размеры, представлены девятью типоразмерами.

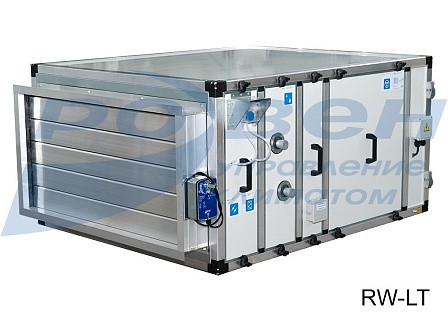

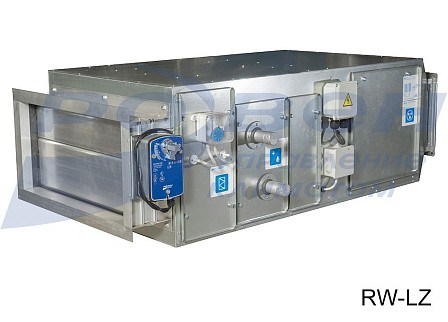

Установки имеют моноблочный корпус, который изготавливается в двух вариантах:

  • из каркасно-панельного алюминиевого профиля с утеплёнными ППУ панелями (RW-LT);
  • из оцинкованной стали, образующей жесткую каркасную конструкцию (RW-LZ).
Вентиляционные установки состоят из: воздушного клапана, кассетного фильтра (класс очистки EU3), вентилятора со свободным рабочим колесом, а также водяного или электрического нагревателя воздуха (в зависимости от комплектации).
Вентиляционные установки комплектуются радиальными колесами РЦ. По отдельной заявке возможно изготовление установок с рабочими колесами РК.

Установки изготавливаются в общепромышленном исполнении и предназначены для перемещения не агрессивных сред. Монтаж и установка производятся только в помещении: категория 3 - в закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий (в кирпичных или бетонных, в металлических помещениях с теплоизоляцией).

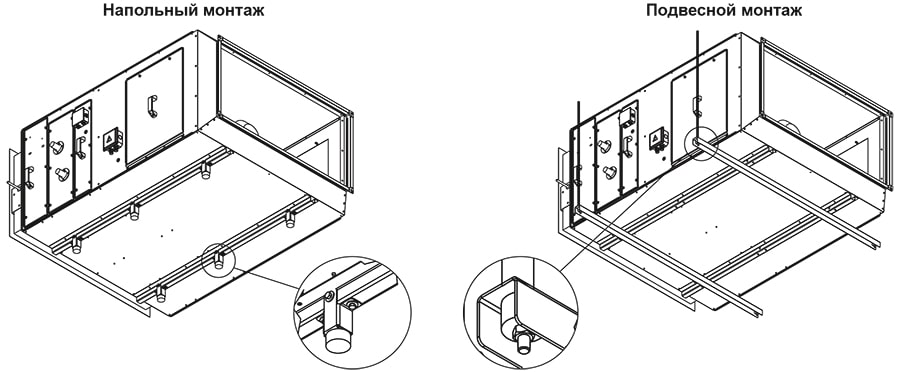

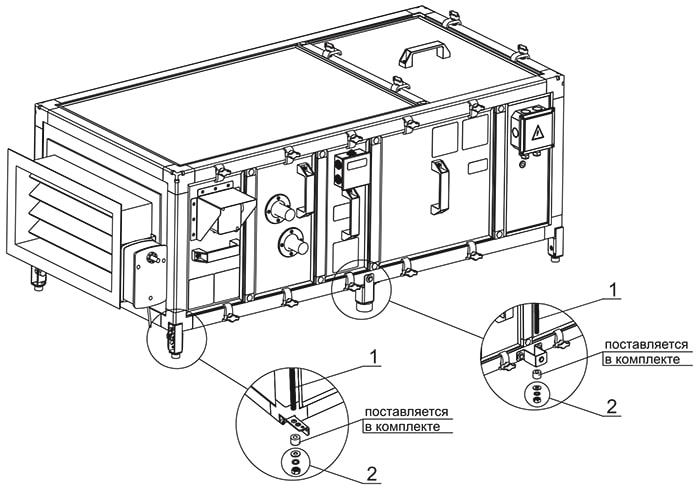

Универсальная сторона обслуживания позволяет организовать доступ к установке как слева, так и справа. Монтаж установки может быть осуществлен двумя способами: подвесной или напольный (монтажный комплект явлется опцией и заказывается отдельно). Типовая вентиляционная установка может быть дополнительно укомплектована фреоновым или водяным охладителем воздуха.

Для управления вентиляционными установками предлагаются стандартные щиты управления. В зависимости от вида нагревателя, в установке используются:

  • щит ЩУВВК для управления установкой с водяным нагревателем;
  • щит ЩУВЭК для управления установкой с электрическим нагревателем.

Функция управления фреоновым охладителем предусмотрена в стандартном щите управления установок RW-LZ, RW-LT. Для управления системой с водяным охлаждением - автоматика подбирается индивидуально.
Установки RW-LZ/LT могут использоваться с дополнительным электрическим нагревателем ЭНП в качестве предварительного нагрева, если мощности основного не хватает. В этом случае щит автоматики заказывается по индивидуальному техническому заданию.

Внимание! Завод-изготовитель постоянно совершенствует свою продукцию и оставляет за собой право на внесение изменений в технические характеристики, цвета, цены,  комплектации и т.п., представленные на данном сайте, без предварительного уведомления.
Обращаем Ваше внимание на то, что все представленные на сайте изображения и информация, касающаяся комплектаций, технических характеристик, цветовых сочетаний, а также стоимости носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Гражданского кодекса Российской Федерации. Для получения подробной информации о продукции, пожалуйста, обращайтесь к менеджерам компании.

Файлы
Вентиляционные установки RW-LT, RW-LZ.pdf

Типовые модели RW-LZ, RW-LT с водяным нагревателем

Пример наименования: RW-LZ-40-20-O-(KM-C.L.3-D.6.3R-A.РЦ.22.0,37.2)

Расшифровка наименования установки:

LZ - корпус из оцинкованной стали
40-20 - типоразмер
О - общепромышленное исполнение
KM - клапан ВКм
C.L.3 - кассетный фильтр EU3
D.6.3R - водяной, трёхрядный нагреватель
A.РЦ.22.0,37.2 - вентилятор, колесо РЦ, диаметр колеса 22, мощность двигателя 0,37 кВт, количество полюсов двигателя 2.

Габаритные и присоединительные размеры (мм)

RW-LZ-LT габаритн размеры водян нагрев.jpg

Типоразмер

Модель вентилятора

LZ/LT

L, мм

В, мм

H, мм

L1, мм

H1, мм

Масса, кг

1

40-20

A.РЦ.22.0,37.2

530/605

1194/1225

403/435

400

200

54/72

2

50-25

A.РЦ.25.0,55.2

625/700

1194/1225

458/490

500

250

61/80

3

50-30

A.РЦ.28.1,1.2

625/700

1254/1305

505/535

500

300

68/88

4

60-30

A.РЦ.31.1,5.2

730/805

1304/1305

505/535

600

300

76/96

5

60-35

A.РЦ.31.1,5.2

725/805

1303/1305

554/585

600

350

79/100

6

60-35

A.РЦ.35.2,2.2

725/805

1353/1355

554/585

600

350

84/105

7

60-35

A.РЦ.40.3.4

725/805

1448/1450

554/585

600

350

96/117

8

70-40

A.РЦ.35.2,2.2

840/925

1353/1355

604/635

700

400

89/112

9

80-50

A.РЦ.35.3.2

940/1025

1388/1380

719/750

800

500

100/125

10

80-50

A.РЦ.40.4.2

940/1025

1448/1450

719/750

800

500

111/136

11

90-50

A.РЦ.45.2,2.4

1050/1135

1448/1480

719/750

900

500

111/137

12

100-50

A.РЦ.40.4.2

1150/1235

1483/1450

719/750

1000

500

120/147

13

100-50

A.РЦ.50.3.4

1150/1235

1518/1480

719/750

1000

500

124/151

Технические характеристики

Типоразмер

Вентилятор

Нагреватель водяной

Диаметр рабочего колеса, см

N, кВт

Двигатель

об/мин

U, B

I, A

Расход воздуха, м3

Расход теплоносителя, м3

Гидравлическое сопротивление, кПа

Q, кВт

Модель смесительного узла

Комплект

автоматики

40-20

22

0,37

АИР63А2

2755

380

1,01

850

0,54

2,75

12,25

СУ-R-3-40-1,0/24

ЩУВВК-1 (LZ/LT)

1300

0,83

5,61

18,73

СУ-R-3-40-1,6/24

50-25

25

0,55

АИР63В2

2790

380

1,38

1350

0,86

4,94

19,46

СУ-R-3-40-1,6/24

ЩУВВК-2 (LZ/LT)

2000

1,27

9,58

28,8

СУ-R-3-40-2,5/24

50-30

28

1,1

АИР71В2

2840

380

2,61

1650

1,05

5,25

23,77

СУ-R-3-40-2,5/24

ЩУВВК-3 (LZ/LT)

2400

1,53

9,88

34,57

СУ-R-3-40-4,0/24

60-30

31

1,5

АИР80А2

2850

380

3,46

1950

1,24

7,95

28,11

СУ-R-3-40-2,5/24

ЩУВВК-4 (LZ/LT)

2900

1,84

15,53

41,78

СУ-R-3-60-4,0/24

60-35

31

1,5

АИР80А2

2850

380

3,46

2300

1,46

8,36

33,15

СУ-R-3-40-4,0/24

ЩУВВК-4 (LZ/LT)

3400

2,16

16,2

48,99

СУ-R-3-60-6.3/24

60-35

35

2,2

АИР80В2

2855

380

4,85

2300

1,46

8,36

33,15

СУ-R-3-40-4,0/24

ЩУВВК-5 (LZ/LT)

3400

2,16

16,2

48,99

СУ-R-3-60-6.3/24

60-35

40

3

АИР100S4

1410

380

6,8

2300

1,46

8,36

33,15

СУ-R-3-60-4.0/24

ЩУВВК-6 (LZ/LT)

3400

2,16

16,2

48,99

СУ-R-3-60-6.3/24

70-40

35

2,2

АИР80В2

2855

380

4,85

3000

1,91

12,11

43,21

СУ-R-3-60-6.3/24

ЩУВВК-5 (LZ/LT)

4500

2,86

24,1

64,82

СУ-R-3-80-6.3/24

ЩУВВК-7 (LZ/LT)

80-50

35

3

АИР90L2

2860

380

6,34

4300

2,73

18,16

61,97

СУ-R-3-80-6.3/24

ЩУВВК-8 (LZ/LT)

6500

4,13

36,77

93,65

СУ-R-3-80-10/24

80-50

40

4

АИР100S2

2880

380

8,2

4300

2,73

18,16

61,97

СУ-R-3-80-6.3/24

ЩУВВК-9 (LZ/LT)

6500

4,13

36,77

93,65

СУ-R-3-80-10/24

90-50

45

2,2

АИР90L4

1410

380

5,1

4900

3,11

24,71

70,57

СУ-R-3-80-6.3/24

ЩУВВК-10 (LZ/LT)

7200

4,58

47,64

103,7

СУ-R-3-80-16/24

100-50

40

4

АИР100S2

2880

380

8,2

5400

3,43

13,57

77,81

СУ-R-3-80-6.3/24

ЩУВВК-9 (LZ/LT)

8000

5,09

27,03

115,3

СУ-R-3-80-16/24

100-50

50

3

АИР100S4

1410

380

6,8

5400

3,43

13,57

77,81

СУ-R-3-80-6.3/24

ЩУВВК-11 (LZ/LT)

8000

5,09

27,03

115,3

СУ-R-3-80-16/24

* Значения приведены при условиях: температура наружного воздуха  -25 °C; температура воздуха на выходе из нагревателя +18 °C; температура теплоносителя: 90/70 °C. Расчёты произведены при скорости воздуха в сечении теплообменников 3 м/с и 4.5 м/с в каждом типоразмере.

Стандартные щиты управления типа ЩУВВК для вентиляционных установок RW-LZ, RW-LT с водяным нагревателем

Щиты управления типа ЩУВВК применяются для комплексного автоматического управления системами вентиляции с водяным нагревателем (привод крана регулировки смесительного узла на 24 В).

Описание функций, входящих в стандартную комплектацию щита типа ЩУВВК:

- 9 - Термостат защиты от замерзания;
- 14.2.1 - Функция управление фреоновым охладителем 1 ступень;
- 2.2 - Регулировка оборотов вентилятора на 380 В в автоматическом режиме;
- 4.1 - Управление приводом воздушной заслонки на 220В с возвратной пружиной;
- 5.1 - Тепловое реле защиты двигателя на 380 В;
- 7 - Индикация загрязнения воздушного фильтра.

Стандартные щиты управления типа ЩУВВК для приточных установок RW-LZ, RW-LT с водяным нагревателем возможно доукомплектовать функцией /30.5 - Выносной пульт с семисегментным ЖКИ (проводной).
Предусмотрена возможность комплектовать установки RW-LZ, RW-LT щитами с расширенными функциями.
Подробное описание всех функций в разделе «Щиты управления».

Комплект автоматики

Наименование щита автоматики

Комплектация щитами управления с водяным нагревателем и фреоновым охладителем

ЩУВВК-1 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 0,37(380/1,01А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-2 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 0,55(380/1,38А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-3 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 1,1(380/2,61А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-4 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 1,5(380/3,46А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-5 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 2,2(380/4,85А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-6 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 3(380/6,8А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-7 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 2,2(380/4,85А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-8 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 3(380/6,34А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-9 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 4(380/8,2А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-10 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 2,2(380/5,1А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-11 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 3(380/6,8А)/2.2/4.1/5.1/7 RW-LZ/LT

Типовые модели RW-LZ, RW-LT с электрическим нагревателем

Пример наименования: RW-LT-40-20-O-(KM-C.L.3-D.9.12-A.РЦ.22.0,37.2)

Расшифровка наименования установки:

LT - корпус из алюминиевого профиля с ППУ панелями
40-20 - типоразмер
О - общепромышленное исполнение
KM - клапан ВКм
C.L.3 - кассетный фильтр EU3
D.9.12 - электрический нагреватель, мощность 12 кВт
A.РЦ.22.0,37.2 - вентилятор, колесо РЦ, диаметр колеса 22, мощность двигателя 0,37 кВт, количество полюсов двигателя 2.

Габаритные и присоединительные размеры (мм)

RW-LZ-LT габаритн размеры электрич нагрев.jpg

Типоразмер

Модель вентилятора

Мощность нагревателя, кВт

LZ/LT

L, мм

В, мм

H, мм

L1, мм

H1, мм

Масса, кг

1

40-20

A.РЦ.22.0,37.2

6

530/605

1233/1247

403/435

400

200

51/69

2

12

530/605

1233/1247

403/435

51/69

3

18

530/605

1293/1317

403/435

53/70

4

50-25

A.РЦ.25.0,55.2

9

625/700

1183/1148

458/490

500

250

57/76

5

18

625/700

1253/1218

458/490

59/77

6

24

625/700

1253/1218

458/490

59/77

7

50-30

A.РЦ.28.1,1.2

12

625/700

1233/1258

505/535

500

300

63/83

8

21

625/700

1283/1327

505/535

64/84

9

30

625/700

1353/1397

505/535

66/86

10

60-30

A.РЦ.31.1,5.2

18

730/805

1333/1357

505/535

600

300

71/91

11

24

730/805

1333/1357

505/535

71/91

12

36

730/805

1403/1457

505/535

72/92

13

60-35

A.РЦ.31.1,5.2

18

725/805

1313/1307

554/585

600

350

73/94

14

30

725/805

1383/1377

554/585

74/95

15

48

725/805

1453/1447

554/585

76/97

16

A.РЦ.35.2,2.2

18

725/805

1383/1397

554/585

77/98

17

30

725/805

1433/1467

554/585

79/100

18

48

725/805

1503/1537

554/585

80/101

19

A.РЦ.40.3.4

18

725/805

1463/1442

554/585

89/110

20

30

725/805

1533/1512

554/585

91/112

21

48

725/805

1603/1582

554/585

92/113

22

70-40

A.РЦ.35.2,2.2

24

840/925

1353/1348

604/635

700

400

81/104

23

48

840/925

1493/1487

604/635

84/107

24

60

840/925

1563/1557

604/635

86/109

25

80-50

A.РЦ.35.3.2

36

940/1025

1463/1487

719/750

800

500

91/116

26

60

940/1025

1603/1627

719/750

94/119

27

84

940/1025

1743/1767

719/750

97/122

28

A.РЦ.40.4.2

36

940/1025

1533/1512

719/750

102/127

29

60

940/1025

1673/1652

719/750

105/130

30

84

940/1025

1813/1792

719/750

108/133

31

90-50

A.РЦ.45.2,2.4

36

1050/1135

1503/1517

719/750

900

500

101/127

32

60

1050/1135

1643/1657

719/750

104/130

33

84

1050/1135

1783/1797

719/750

107/133

34

100-50

A.РЦ.40.4.2

48

1150/1235

1463/1442

719/750

1000

500

108/135

35

72

1150/1235

1533/1512

719/750

112/139

36

96

1150/1235

1603/1582

719/750

115/142

37

A.РЦ.50.3.4

48

1150/1235

1553/1567

719/750

113/140

38

72

1150/1235

1623/1637

719/750

117/144

39

96

1150/1235

1693/1707

719/750

120/147

Технические характеристики

Типоразмер

Расход, м3

tвх, °С

tвых, °С

Вентилятор

Нагреватель электрический

Диаметр рабочего колеса, см

N, кВт

Двигатель

об/мин

U, B

I, A

Мощность нагревателя, кВт

Ток, А

Кол-во ступеней

Ступени

мощности, кВт

Комплект

автоматики

40-20

500

-20

18

22

0,37

АИР63А2

2755

380

1,01

6

9,13

1

6

ЩУВЭК-1 (LZ/LT)

900

-20

18

12

18,25

1

12

ЩУВЭК-2 (LZ/LT)

1300

-20

18

18

27,38

1

18

ЩУВЭК-3 (LZ/LT)

50-25

700

-20

18

25

0,55

АИР63В2

2790

380

1,38

9

13,69

1

9

ЩУВЭК-4 (LZ/LT)

1500

-20

18

18

27,38

1

18

ЩУВЭК-5 (LZ/LT)

2000

-20

18

24

36,5

1

24

ЩУВЭК-6 (LZ/LT)

50-30

900

-20

18

28

1,1

АИР71В2

2840

380

2,61

12

18,25

1

12

ЩУВЭК-7 (LZ/LT)

1700

-20

18

21

31,94

1

21

ЩУВЭК-8 (LZ/LT)

2300

-20

18

30

45,63

2

18+12

ЩУВЭК-9 (LZ/LT)

60-30

1200

-20

18

31

1,5

АИР80А2

2850

380

3,46

18

27,38

1

18

ЩУВЭК-10 (LZ/LT)

2000

-20

18

24

36,5

1

24

ЩУВЭК-11 (LZ/LT)

2900

-20

18

36

55

2

24+12

ЩУВЭК-12 (LZ/LT)

60-35

1300

-20

18

31

1,5

АИР80А2

2850

380

3,46

18

27,38

1

18

ЩУВЭК-10 (LZ/LT)

2500

-20

18

30

45,63

2

18+12

ЩУВЭК-13 (LZ/LT)

3500

-20

18

48

73

2

24+24

ЩУВЭК-14 (LZ/LT)

60-35

1300

-20

18

35

2,2

АИР80В2

2855

380

4,85

18

27,38

1

18

ЩУВЭК-15 (LZ/LT)

2500

-20

18

30

45,63

2

18+12

ЩУВЭК-16 (LZ/LT)

3500

-20

18

48

73

2

24+24

ЩУВЭК-17 (LZ/LT)

60-35

1300

-20

18

40

3

АИР100S4

1410

380

6,8

18

27,38

1

18

ЩУВЭК-18 (LZ/LT)

2500

-20

18

30

45,63

2

18+12

ЩУВЭК-19 (LZ/LT)

3500

-20

18

48

73

2

24+24

ЩУВЭК-20 (LZ/LT)

70-40

1700

-20

18

35

2,2

АИР80В2

2855

380

4,85

24

36,5

1

24

ЩУВЭК-21 (LZ/LT)

3500

-20

18

48

73

3

24+12+12

ЩУВЭК-22 (LZ/LT)

4500

-20

18

60

91,25

3

24+24+12

ЩУВЭК-23 (LZ/LT)

80-50

2600

-20

18

35

3

АИР90L2

2860

380

6,34

36

55

2

24+12

ЩУВЭК-24 (LZ/LT)

4600

-20

18

60

91,25

3

24+24+12

ЩУВЭК-25 (LZ/LT)

6700

-20

18

84

127,75

4

24+24+24+12

ЩУВЭК-26 (LZ/LT)

80-50

2600

-20

18

40

4

АИР100S2

2880

380

8,2

36

55

2

24+12

ЩУВЭК-27 (LZ/LT)

4600

-20

18

60

91,25

3

24+24+12

ЩУВЭК-28 (LZ/LT)

6700

-20

18

84

127,75

4

24+24+24+12

ЩУВЭК-29 (LZ/LT)

90-50

2700

-20

18

45

2,2

АИР90L4

1410

380

5,1

36

55

2

24+12

ЩУВЭК-30 (LZ/LT)

5400

-16

18

60

91,25

3

24+24+12

ЩУВЭК-31 (LZ/LT)

7000

-16

18

84

127,75

4

24+24+24+12

ЩУВЭК-32 (LZ/LT)

100-50

4000

-16

18

40

4

АИР100S2

2880

380

8,2

48

73

3

24+12+12

ЩУВЭК-33 (LZ/LT)

6000

-16

18

72

109,5

4

24+24+12+12

ЩУВЭК-34 (LZ/LT)

8000

-16

18

96

146

5

24+24+24+12+12

ЩУВЭК-35 (LZ/LT)

100-50

4000

-16

18

50

3

АИР100S4

1410

380

6,8

48

73

3

24+12+12

ЩУВЭК-36 (LZ/LT)

6000

-16

18

72

109,5

4

24+24+12+12

ЩУВЭК-37 (LZ/LT)

8000

-16

18

96

146

5

24+24+24+12+12

ЩУВЭК-38 (LZ/LT)

Стандартные щиты управления типа ЩУВЭК для вентиляционных установок RW-LZ, RW-LT с электрическим нагревателем

Щиты управления вентиляционные типа ЩУВЭК применяются для комплексного автоматического управления системами вентиляции с электрическим нагревателем.

Описание функций входящих в стандартную комплектацию щита типа ЩУВЭК:

- 3 - Автоматическое поддержание заданной температуры;
- 14.2.1 - Функция управление фреоновым охладителем 1 ступень;
- 2.2 - Регулировка оборотов вентилятора на 380 В автоматическом режиме;
- 4.1 - Управление приводом воздушной заслонки на 220В с возвратной пружиной;
- 5.1 - Тепловое реле защиты двигателя на 380 В;
- 6 - Продувка нагревателя после выключения;
- 7- Индикация загрязнения воздушного фильтра.

Стандартные щиты управления типа ЩУВЭК для приточных установок RW-LZ, RW-LT с электрическим нагревателем возможно доукомплектовать функцией /30.5 - Выносной пульт с семисегментным ЖКИ (проводной).
Предусмотрена возможность комплектовать установки RW-LZ, RW-LT щитами с расширенными функциями.
Подробное описание всех функций описано в разделе «Щиты управления».

Комплект автоматики

Наименование щита автоматики

Комплектация щитами управления электрическим нагревателем и фреоновым охладителем

ЩУВЭК-1 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 6(380/3ф)-П 0,37(380/1,01А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-2 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 12(380/3ф)-П 0,37(380/1,01А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-3 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 0,37(380/1,01А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-4 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 9(380/3ф)-П 0,55(380/1,38А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-5 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 0,55(380/1,38А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-6 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 24(380/3ф)-П 0,55(380/1,38А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-7 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 12(380/3ф)-П 1,1(380/2,61А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-8 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 21(380/3ф)-П 1,1(380/2,61А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-9 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 30(380/3ф)18+12-П 1,1(380/2,61А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-10 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-11 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 24(380/3ф)-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-12 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 36(380/3ф)24+12-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-13 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 30(380/3ф)18+12-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-14 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+24-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-15 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-16 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 30(380/3ф)18+12-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-17 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+24-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-18 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-19 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 30(380/3ф)18+12-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-20 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+24-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-21 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 24(380/3ф)-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-22 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+12+12-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-23 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 60(380/3ф)24+24+12-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-24 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 36(380/3ф)24+12-П 3(380/6,34А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-25 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 60(380/3ф)24+24+12-П 3(380/6,34А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-26 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 84(380/3ф)24+24+24+12-П 3(380/6,34А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-27 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 36(380/3ф)24+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-28 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 60(380/3ф)24+24+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-29 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 84(380/3ф)24+24+24+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-30 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 36(380/3ф)24+12-П 2,2(380/5,1А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-31 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 60(380/3ф)24+24+12-П 2,2(380/5,1А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-32 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 84(380/3ф)24+24+24+12-П 2,2(380/5,1А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-33 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+12+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-34 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 72(380/3ф)24+24+12+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-35 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 96(380/3ф)24+24+24+12+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-36 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+12+12-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-37 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 72(380/3ф)24+24+12+12-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-38 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 96(380/3ф)24+24+24+12+12-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT

Блоки охладителя RW-LZ, RW-LT

Вентиляционные установки RW-LT можно дополнительно укомплектовать водяным (Е/1) или фреоновым охладителем воздуха (Е/2). Корпус блока охладителя выполнен из каркасно-панельного алюминиевого профиля с утеплёнными ППУ панелями.
Вентиляционные установки RW-LZ можно дополнительно укомплектовать воздухохладителями КФО/КВО канальной серии, информация о них представлена в каталоге на стр. 90.
В конструкции блока охладителя предусмотрены поддон и каплеуловитель для сбора и слива конденсата.

Пример наименования: Блок охладителя RW-LT-60-30-E/1

Расшифровка наименования блока охладителя:

LT - корпус из алюминиевого профиля с ППУ панелями
60-30 - типоразмер (от 40-20 до 100-50);
E/1 - водяное охлаждение;
*Сторона обслуживая универсальная.
Пример наименования: Блок охладителя RW-LT-R-60-30-E/2
Расшифровка наименования блока охладителя:
LT - корпус из алюминиевого профиля с ППУ панелями
R - сторона обслуживания блока охладителя (R - правая, L - левая)
60-30 - типоразмер (от 40-20 до 100-50);
E/2 - фреоновое охлаждение.

Габаритные и присоединительные размеры блока охладителя RW-LT (мм)

RW-LZ-LT габаритн размеры блок охлад.jpg

Типоразмер

L, мм

H, мм

L1, мм

H1, мм

Ø подключения (фреон) вх/вых

Ø подключения (вода)

Масса, кг

1

40-20

605

435

400

200

9,52/9,52

33,5

36

2

50-25

700

490

500

250

12,7/15,88

33,5

41

3

50-30

700

535

500

300

12,7/22,23

33,5

44

4

60-30

805

535

600

300

12,7/22,23

33,5

46

5

60-35

805

585

600

350

12,7/22,23

33,5

48

6

70-40

805

585

700

400

15,88/22,23

33,5

53

7

80-50

805

585

800

500

15,88/22,23

33,5

61

8

90-50

925

635

900

500

15,88/22,23

33,5

66

9

100-50

1025

750

1000

500

15,88/22,23

33,5

71

Технические характеристики блока охладителя RW-LT

Типоразмер

Расход воздуха, м3

Водяной охладитель

Фреоновый охладитель

Расход

теплоносителя, м3

Гидравлическое сопротивление, кПа

Холодопроизводительность, кВт

Температура воздуха на выходе, °С

Объем

теплоносителя, л

Холодопроизводительность, кВт

Температура воздуха на выходе, °С

Объем теплоносителя, л

40-20

1150

0.84

9

4.87

20

0.88

4.4

21

0.65

50-25

1800

1.28

14.97

8.23

20

1.37

6.64

21

1.01

50-30

2150

1.68

17.93

9.76

20

1.65

7.44

21

1.21

60-30

2550

1.99

27.24

11.61

20

1.98

9.4

21

1.45

60-35

3000

2.34

28.35

13.65

20

2.31

11.42

21

1.69

70-40

4000

3.1

41.58

18.05

20

3.08

15.25

21

2.26

80-50

5700

4.45

34.53

25.93

20

4.39

21.55

21

3.23

90-50

6400

4.96

44.87

28.92

20

4.94

26.67

21

4.84

100-50

7100

5.52

43.41

32.16

20

5.49

29.74

21

4.03

* Значения приведены при условиях: температура наружного воздуха +30°C; температура воздуха на выходе из нагревателя +21°C; относительная влажность наружного воздуха 45%, температура кипения фреона + 7°C, хладоноситель 7/12°C. Расчёты произведены при скорости воздуха в сечении теплообменников 4 м/с.

В стандартные щиты управления типа ЩУВЭК и ЩУВВК по умолчанию включена функция управление фреоновым охладителем 1 ступень (14.2.1).
Для установок с водяным блоком охладителя щит управления подбирается индивидуально.

Опции

Сифон с гидрозатвором и запахозапирающим устройство

Блоки водяного и фреонового охлаждения, по отдельной заявке, могут быть доукомплектованы дренажным запахозапирающим сифоном для сбора и слива конденсата
Этот элемент служит для предотвращения распространения неприятного запаха и утечки конденсата из поддона.

RW-LZ-LT сифон.jpg

L

H

Па

80

0

< 300

90

10

300-500

100

20

500-700

110

30

700-900

120

40

900-1100

130

50

1100-1300

Напольный и подвесной монтаж установок

Для напольного монтажа установок используются ножки с резинометаллической виброопорой (рис 1).
Для подвесного монтажа необходимо использовать траверсу с резиновой виброшайбой и шпилькой (рис 2).
В нижней части установки предусмотрены специальные отверстия с резьбой для крепления ножки или траверсы.
Применение ножек и виброшайб позволяет исключить передачу вибрации на ограждающие конструкции помещения. Способ монтажа указывается при заказе.

RW-LZ-LT монтаж.jpg

Типоразмер установки

Подвесной монтаж

Напольный монтаж

Траверса

Виброшайба

Шпилька

Наименование

Кол-во, шт

Наименование

Длина, мм

Кол-во, шт

Наименование

Кол-во, шт

1

40-20

Траверса монтажная 38х40 (3м)

760

2

Виброшайба OKMKT.03.00 SH55 (+/-5)

4

М10

Опора RW

4

2

50-25

860

2

4

М10

Опора RW

4

3

50-30

860

2

4

М10

Опора RW

4

4

60-30

960

2

4

М10

Опора RW

4

5

60-35

960

2

4

М10

Опора RW

4

6

70-40

1060

3

6

М10

Опора RW

6

7

80-50

1160

3

6

М10

Опора RW

6

8

90-50

1265

3

6

М10

Опора RW

6

9

100-50

1365

3

6

М10

Опора RW

6

* Опора RW, траверса монтажная, виброшайба и шпилька заказываются отдельно.

К данной линейке установок RW-LZ, RW-LT могут быть применены функциональные элементы из прямоугольной канальной серии, а именно:
Гибкие вставки: каталог «Канальное оборудование и детали систем вентиляции» стр. 90.
Фильтры ФЯГ: каталог «Канальное оборудование и детали систем вентиляции» стр. 94. При комплектации установки фильтрами - необходимо добавить в стандартный щит автоматики функцию контроля засорения фильтра (7) и датчик дифференциального давления.
Фильтр ФВП: каталог «Канальное оборудование и детали систем вентиляции» стр. 97. Данные фильтры могут использоваться как дополнительные ступени фильтрации с более высокой степенью очистки. Фильтры, как правило, устанавливаются в конце функциональных блоков вентиляционной установки. При комплектации установки фильтрами - необходимо добавить в стандартный щит автоматики функцию контроля засорения фильтра (7) и датчик дифференциального давления.
Шумоглушители ГТП, ГТПи, ГП: каталог «Канальное оборудование и детали систем вентиляции» стр. 101-103. Шумоглушители используются для снижения шума, распространяющегося по системе воздуховодов в зданиях и сооружениях.
Электронагреватели ЭНП: каталог «Канальное оборудование и детали систем вентиляции» стр. 191. Электронагреватели могут использоваться в регионах с аномально низкими температурами в зимний период для организации предварительного нагрева воздуха. Таким образом риск обмерзания водяного теплообменника снижается до минимума. При использовании ЭНП в качестве преднагрева, стандартный щит управления для линейки RW-L необходимо дополнить соответствующей функцией для управления электрическим преднагревом в автоматическом режиме. Необходимо сообщить менеджеру при заказе.
Воздухоохладители КФО/КВО: стр. 90 данного каталога. Воздухоохладители применяются совместно с линейкой RW-LZ для охлаждения и осушки приточного воздуха. В стандартных щитах управления уже предусмотрена функция (14.2.1) для управления фреоновым испарителем. Для управления водяным охлаждением необходимо добавить функцию (14.1) для регулировки производительности водяного охлаждения в автоматическом режиме.

Аэродинамические и шумовые характеристики вентиляционных установок RW-LZ/LT

Указанные зоны соответствуют диапазону работы установки без блока охлаждения (оранжевая зона) и с блоком охлаждения (синяя зона). В каждой зоне приведены кривые работы вентилятора в трёх режимах работы.

RW-LZ-LT аэродинамика 1.jpg
RW-LZ-LT аэродинамика 2.jpg
RW-LZ-LT аэродинамика 3.jpg
RW-LZ-LT аэродинамика 4.jpg

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
