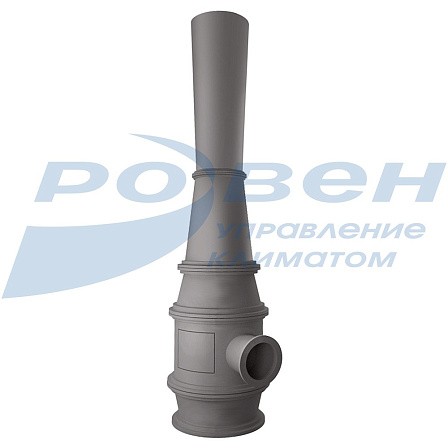

Эжектор низкого давления ЭИ-4-19
Эжекторы предназначены для удаления воздуха, содержащего взрывоопасные газы, пары и пыли, если для их перемещения отсутствуют вентиляторы.
Эжекторы низкого давления имеют производительность от 1000 до 12000 м3/ч при гидравлических потерях во всасывающих сетях от 50 до 300 Па и коэффициенте подмешивания β=1.
Для заказа и выбора эжектора по производительности и величине гидравлических потерь во всасывающих сетях необходимо указать модель и обозначение эжектора.
Технические характеристики и размеры (мм)
|
№ п/п |
Модель |
Производи-тельность, м3/ч |
pвс, Па |
Δpз, Па |
Δpн, Па |
Δpр, Па |
l1 |
l2 |
l3 |
lобщ |
d1 |
d2 |
d3 |
d4 |
D |
D1 |
Масса, кг |
|
19 |
ЭИ-19 |
4000 |
49 |
49 |
349 |
7,2 |
2170 |
1456 |
1978 |
5604 |
630 |
231 |
450 |
630 |
960 |
902 |
281 |
pвс - потери давления во всасывающей сети, Па; Δpз - потери давления в напорной части эжектора, Па; Δpн - давление, которое может быть израсходовано на напорный участок от вентилятора до сопла эжектора, Па; Δpр - резервное давление на случай установки над диффузором выхлопной шахты (на трение в шахте), Па.
