Канальный охладитель КВО 80-50/4

Код: РВЗ00165107
Нет в наличии
Страна происхождения
РОССИЯ
Единица измерения
шт
Типоразмер
80-50
Вес (кг)
33.92
Высота (мм)
635
Длина (мм)
944
Ширина (мм)
295
94 529 ₽
Товар не доступен в вашем городе
Описание товара
Характеристики
Описание товара

Канальные воздухоохладители предназначены для охлаждения и осушения приточного, рециркуляционного воздуха или их смеси в компактных стационарных системах вентиляции и кондиционирования производственных, общественных или жилых зданий. Охладители устанавливаются непосредственно в воздуховоды прямоугольного сечения.
Обрабатываемый воздух не должен содержать твердые, волокнистые, клейкие или агрессивные примеси, а так же вещества, вызывающие коррозию или разложение алюминия, меди, цинка.
В качестве хладагента в охладителях КВО могут использоваться вода или незамерзающие смеси. Максимально допустимое давление жидкости в охладителях составляет 1,6МПа.
Конструкция охладителя представляет собой корпус, выполненный из оцинкованной стали, внутри которого устанавливаются теплообменник, каплеуловитель и поддон.
Теплообменник выполнен из медных трубок, расположенных в шахматном порядке, с алюминиевым оребрением.
Каплеуловитель представляет собой набор специальных пластиковых пластин, эффективно улавливающих конденсат и собирающих его в поддон, расположенный в нижней части корпуса охладителя.
Поддон дополнительно теплоизолирован и снабжен отводным патрубком для слива конденсата.
При монтаже воздухоохладителя необходимо обеспечить его горизонтальное положение.
Для достижения максимальной производительности охладитель необходимо подключать противоточно.

Характеристики товара
Файлы
Воздухоохладители КВО, КФО.pdf

Габаритные и присоединительные размеры (мм)

КВО, КФО чертеж.jpg

Модель

B

H

B1

H1

КВО 80-50

836

536

944

635

Технические характеристики

Типоразмер

Воздухопроиз-водительность, м3

Холодопроиз-водительность, кВт

Расход воды, м3

Гидравлическое сопротивление, кПа

Масса, кг

80-50

5100

21,5

4,12

20,79

38,4

Данные для подбора охладителей КВО

Модель

Присоедини-тельные размеры, дюйм

Расход воздуха, м³/ч*

Падение давления воздуха, Па

Температура воздуха, ºС

Тепло-носитель

Температура воды, ºС

Падение давления тепло-носителя, кПа

Мощность, кВт

Площадь тепло-обмена, м2

Расход жидкости, кг/ч

Внутрен-ний объем, л

вход (G1)

выход (G2)

вход

выход

вход

выход

КВО 80-50/4

1″

1″

4320

83

30

18,9

вода

7

12

22,26

18,91

25,73

3245

4,39

* Расход воздуха выбран из расчета скорости в сечении теплообменника 3 м/с. Изменение скорости уменьшает эффективность.

Аэродинамические характеристики водяного охладителя КВО

Аэродин КФО 80-50.jpg

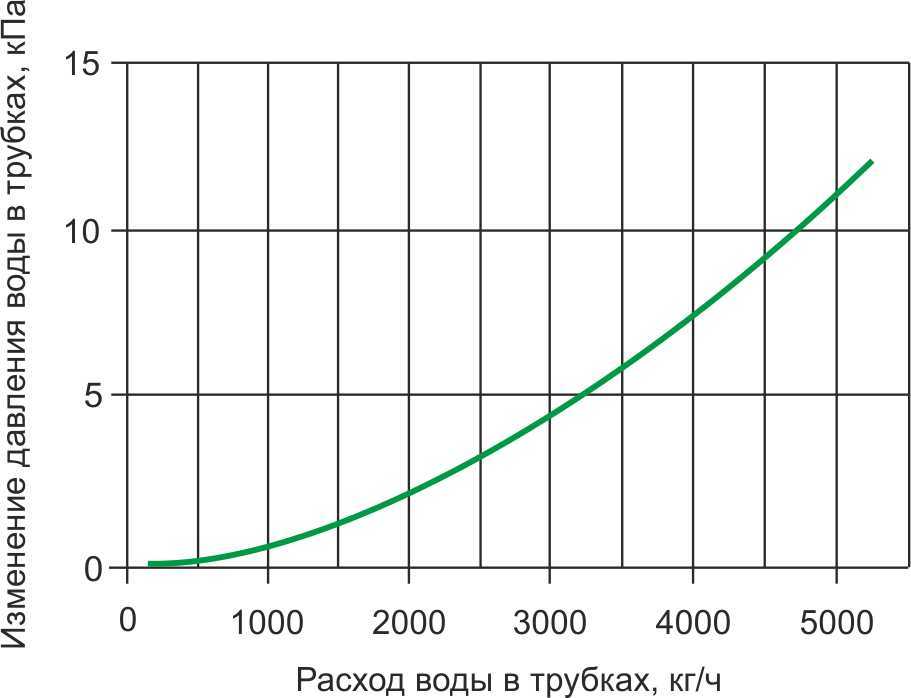

Гидравлические характеристики водяного охладителя КВО

Гидравлика КВО 80-50.jpg
