Микропроцессорный регулятор тем-ры МРТ380.14-25
Симисторные регуляторы МРТ380.14-25 используются для поддержания заданной температуры в системах вентиляции с помощью изменения потребляемой мощности трехфазных электрических нагревателей, работающих от сети 380В переменного тока или однофазных нагревателей работающих от сети 220В переменного тока.
ВНИМАНИЕ! Данное устройство не имеет полной защиты от бесконтрольного перегрева и требует дооснащения дополнительными элементами автоматики, блокирующими его работу при перегреве.
Технические характеристики:
|
Наименование параметра |
МРТ380.14-25 |
|
Напряжение питания блока управления, В(± 15%) |
220 |
|
Напряжение комутируемое блоком симисторов, В(± 15%) |
380 |
|
Максимальная нагрузка, кВт |
16 |
|
Максимальный рабочий ток, А |
25 |
|
Диапазон поддерживаемой температуры, °С |
+10...+35 |
|
Вес блока симисторов, кг |
1,4 |

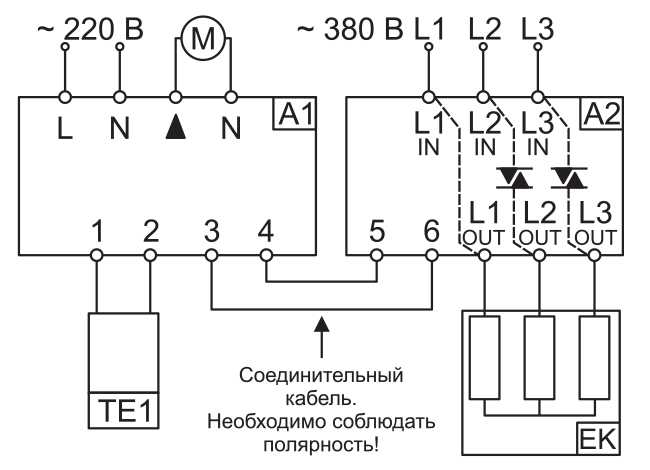

Схема подключения вентилятора и нагревателя на 400 В/ 3 фазы мощностью до 16(26)-ти кВт к терморегулятору МРТ.380.16-25(40)*
ЕК – нагреватель 400 В /3 фазы;
М – вентилятор;
ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k;
L1, L2 и L3 – сеть;
D – сигнал «регулятор скорости включен» - 220В, можно не задействовать;
Фаза L1 подается напрямую на нагреватель, минуя блок симисторов.
* Схемы подключения могут быть изменены производителем без предварительного уведомления. Актуальную информацию по подключению можно получить из паспорта на изделие.
