Вентилятор крышный ВКРФ-М-63-РЦ-2,2/1000/220-380-У1
Вентилятор крышный радиальный ВКРФ-М общепромышленного исполнения применяется в стационарных системах вытяжной вентиляции производственных, общественных и жилых зданий с сетью воздуховодов и без нее. Устанавливаются на кровле на стаканы монтажные типа СОМ. Предназначен для перемещения невзрывоопасных газовых сред с максимальной температурой до плюс 80 °С, содержащих твердых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 1-й категории размещения по ГОСТ 15150, при температуре окружающей среды от -40 °С до +45°С.
Вентилятор ВКРФ-М изготавливается с рабочим колесом РЦ (производство ООО «РВЗ».
Габаритные и присоединительные размеры
|
№ вентилятора (комплектация колесом) |
Модель |
A |
B |
F |
E |
C |
G |
d |
|
63(РЦ) |
ВКРФ-М-63-РЦ-2,2/1000/380 |
1210 |
948 |
832 |
606 |
895 |
755 |
12 |
Технические характеристики
|
Наименование |
Номер кривой |
Мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Общий, дБа |
Масса, кг |
Схема подключения |
|
ВКРФ-М-63-РЦ-2,2/1000/380 |
2 |
2,2 |
5,6 |
1000 |
80 |
145,3 |
Схема №5 |

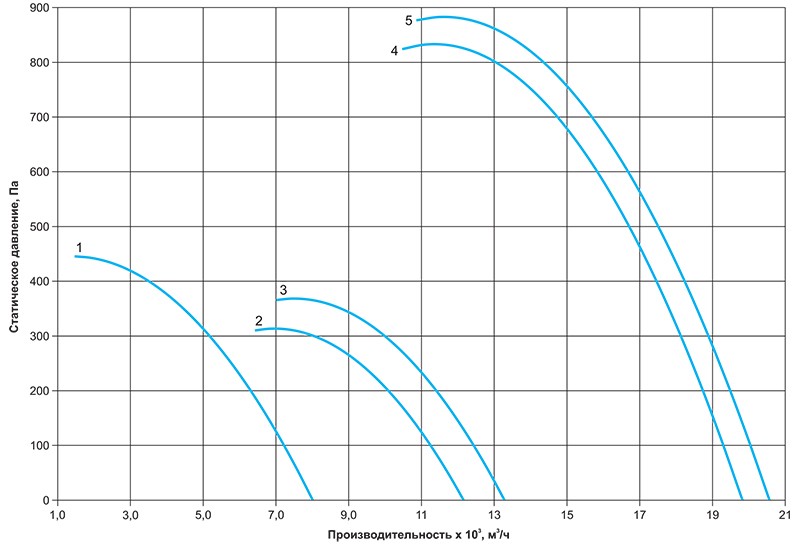

Аэродинамические характеристики
Электрическая схема подключения
