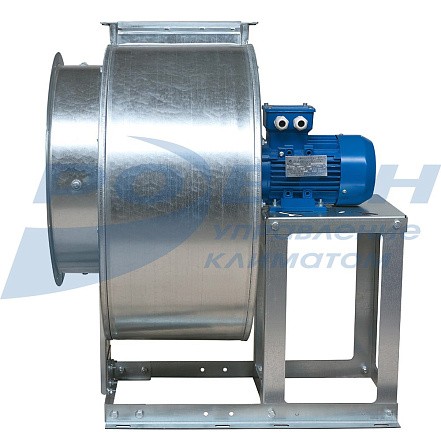

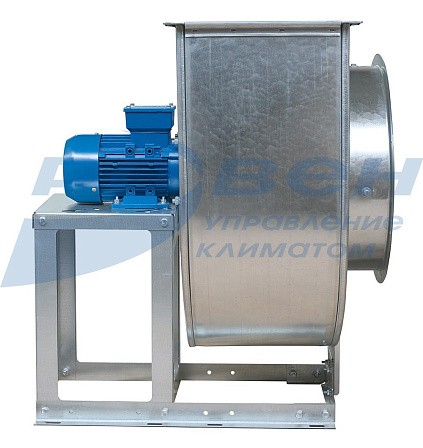

Вентилятор радиальный ВР-80-75-2,5-О-РН-0,25/1500/220-380-Пр0-У2
Вентиляторы серии ВР 80-75 представляют собой радиальные вентиляторы с загнутыми назад лопатками специальной формы с рабочим колесом левого или правого вращения.
В зависимости от исполнения такие вентиляторы могут перемещать газы с температурой от -40 °С до +200 °С.
Вентилятор радиальный ВР-80-75-2,5-О-РН-0,25/1500/220-380-Пр0-У2: О - общепромышленного назначения.
Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВР 80-75-2,5
|
№ |
A* |
А1 |
А2 |
А3 |
В max |
В1 |
H** max |
H1 |
Н2 |
H3 |
d |
d1 |
a |
h |
|||||
|
0° |
45° |
90°, 270° |
135°, 315° |
0° |
45° |
90° |
|||||||||||||
|
ВР 80-75-2,5 |
440 |
412 |
423 |
541 |
251 |
189 |
163 |
510 |
177 |
524 |
655 |
591 |
321 |
220 |
205 |
250 |
289 |
175 |
195 |
** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°).
Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя. Габаритный размер Hmax зависит от положения корпуса и устанавливаемого двигателя.
Габаритные и присоединительные размеры основания рамы
|
№ вентилятора |
Тип электродвигателя |
А |
В |
C |
D |
Е |
F |
K |
L |
M |
n |
|
ВР 80-75-2,5 |
АИР56-71 |
418 |
292 |
316 |
- |
- |
20 |
90 |
30 |
8,5 |
8 |
Технические характеристики радиальных вентиляторов серии ВР 80-75-2,5
|
№ вент |
Наименование |
N, кВт |
n, об/мин |
Qmax, м3/ч |
Ток при 380В, А |
Масса max, кг |
Виброизоляторы |
Управление через регулятор скорости* |
|
|
Кол-во |
Тип |
||||||||
|
2,5 |
ВР-80-75-2,5-О-РН-0,25/3000/220-380 |
0,25 |
2400 |
1929 |
0,74 |
16,3 |
4 |
ДО 38 |
333М1006 |
* Частотный регулятор (ЧР) не входит в комплект поставки вентилятора, а приобретается отдельно. Аэродинамические характеристики, приведенные в каталоге для моделей вентиляторов с частотным регулятором актуальны только при работе вентилятора с ЧР.
Аэродинамические характеристики радиальных вентиляторов серии ВР 80-75-2,5
Шумовые характеристики
|
Наименование |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ВР-80-75-2,5-О-РН-0,25/3000/220-380 |
67 |
72 |
79 |
73 |
70 |
66 |
63 |
59 |
82 |
Электрическая схема подключения радиальных вентиляторов серии ВР 80-75-2,5 в сеть 380 В
* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
Маркировка
Вентилятор радиальный с загнутыми назад лопатками ВР 80-75, диаметр рабочего колеса 2,5, комплектован рабочим колесом РН, общепромышленного назначения, мощностью электродвигателя N=0,25 кВт и частотой вращения рабочего колеса n=1500 об/мин; направление вращения рабочего колеса – правое, под углом 0 градусов, климатическое исполнение У2.
Вентилятор радиальный ВР 80-75-2,5-О-РН-0,25/1500/220-380-Пр0-У2:
где: ВР 80-75 - наименование вентилятора: вентилятор радиальный с загнутыми назад лопатками;
2,5 - номер вентилятора: номинальный диаметр рабочего колеса, дм;
О - исполнение вентилятора: О - общепромышленного назначения:
РН - комплектация рабочим колесом;
0,25 - мощность электродвигателя, кВт;
1500 - частота вращения рабочего колеса, об/мин;
220-380 - напряжение питания электродвигателя, В;
Пр0– направление вращения рабочего колеса: Пр - правое и угол поворота корпуса вентилятора по ГОСТ Р 58641-2019;
У2 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
