Вентилятор радиальный ВР-80-75-4,0-О-РН-0,25/1000/220-380-Пр0-У2
- Вентиляторы низкого давления
- Лопатки рабочего колеса - загнутые назад
- Относительные диаметры рабочих колес (коэффициенты): 0,9/0,95/1,0/1,05/1,1
- Корпус вентилятора из оцинкованной стали (№ 2,5-8,0) или из углеродистой стали окрашенные (№ 10,0-12,5)
- Рама вентилятора из оцинкованной стали (№ 2,5-4,0) или из углеродистой стали окрашенная (№ 5,0-12,5)
- Трехфазный асинхронный двигатель (380 В)
- Конструктивная схема 1 по ГОСТ 5976-90
- Класс защиты двигателя IP54
- Вентиляторы выпускаются следующих исполнений согласно таблице «Исполнение вентиляторов по назначению и материалам»:
- общего назначения (О);
- теплостойкие (Ж2);
- коррозионностойкие (К1);
- коррозионностойкие, теплостойкие (К1Ж2);
- дымоудаления (ДУ400 или ДУ600) - только с №4,0 до 12,5;
- взрывозащищенные (В1 или В2);
- взрывозащищенные теплостойкие (В1Ж2);
- взрывозащищенные коррозионностойкие (ВК1);
- взрывозащищенные коррозионностойкие теплостойкие (ВК1Ж2).
Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВР 80-75-4,0
|
№ вентилятора |
A |
А1 |
А2 |
А3 |
В max |
В1 |
H ma |
H1 max |
Н2 |
H3 |
d |
d1 |
a |
h |
|
4,0 |
702 |
401 |
301 |
260 |
728 |
231 |
816 |
518 |
351 |
298 |
405 |
434 |
280 |
301 |
Технические характеристики радиальных вентиляторов серии ВР 80-75-4,0
|
№ вентилятора |
Относит. диаметр рабочего колеса |
Частота вращения, об/мин |
Тип электродвигателя |
Потребляемая мощность, кВт |
Ток, А |
Масса, кг |
Регулятор скорости |
Гибкие вставки |
Виброизоляторы |
|
|
тип |
шт. |
|||||||||
|
4,0 |
D=d1,0 |
1000 |
АИР63В6 |
0,25 |
1,04 |
40,8 |
132 F0017 |
ВГ/ВГТ-ВР/ВЦ-4,0-D405/434 ВГ/ВГТ-ВР/ВЦ-4,0-280*280 |
ДО 38 |
4 |
|
АИР71А6 |
0,37 |
1,39 |
44,0 |
132 F0018 |
||||||
|
1500 |
АИР71В4 |
0,75 |
2,18 |
44,3 |
132 F0018 |
|||||
|
ДО 39 |
||||||||||
|
АИР80А4 |
1,1 |
2,9 |
48,4 |
132 F0020 |
||||||
|
3000 |
АИР100L2 |
5,5 |
11,1 |
69,2 |
132 F0028 |
|||||
|
АИР112М2 |
7,5 |
14,9 |
77,7 |
132 F0030 |
||||||

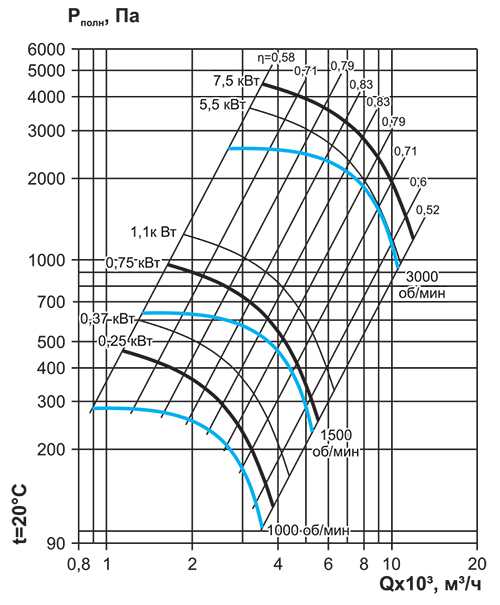

Аэродинамические характеристики радиальных вентиляторов серии ВР 80-75-4,0
Акустические характеристики радиальных вентиляторов серии ВР 80-75-4,0
|
№ вентилятора |
Относит. диаметр рабочего колеса |
Частота вращения, об/мин |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||||
|
4,0 |
1,0 |
1000 |
69 |
68 |
74 |
70 |
64 |
60 |
51 |
46 |
77 |
|
1500 |
74 |
77 |
85 |
78 |
76 |
74 |
66 |
57 |
82 |
||
|
3000 |
87 |
90 |
93 |
101 |
94 |
92 |
90 |
82 |
101 |
||
Электрическая схема подключения радиальных вентиляторов серии ВР 80-75-4,0 в сеть 380 В
