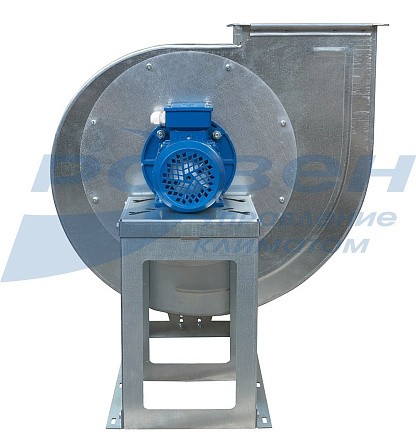

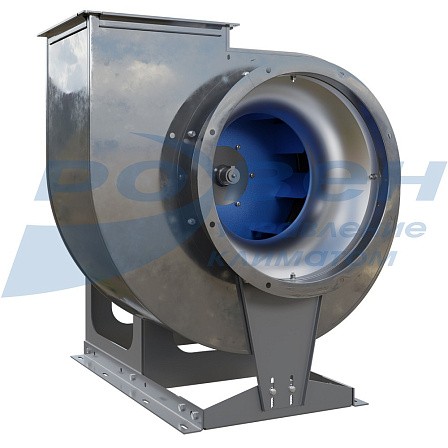

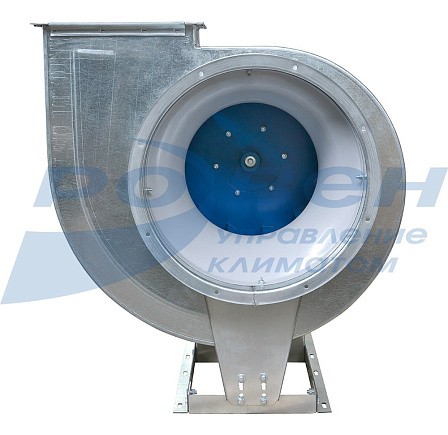

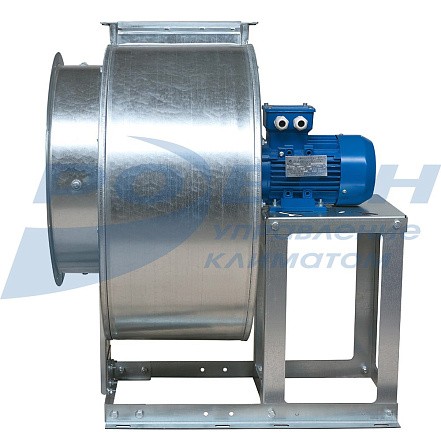

Вентилятор радиальный ВР-80-75-8,0-О-РН-11,0/1000/380-660-Л0-У2
- Вентиляторы низкого давления
- Лопатки рабочего колеса - загнутые назад
- Относительные диаметры рабочих колес (коэффициенты): 0,9/0,95/1,0/1,05/1,1
- Корпус вентилятора из оцинкованной стали (№ 2,5-8,0) или из углеродистой стали окрашенные (№ 10,0-12,5)
- Рама вентилятора из оцинкованной стали (№ 2,5-4,0) или из углеродистой стали окрашенная (№ 5,0-12,5)
- Трехфазный асинхронный двигатель (380 В)
- Конструктивная схема 1 по ГОСТ 5976-90
- Класс защиты двигателя IP54
- Вентиляторы выпускаются следующих исполнений согласно таблице «Исполнение вентиляторов по назначению и материалам»:
- общего назначения (О);
- теплостойкие (Ж2);
- коррозионностойкие (К1);
- коррозионностойкие, теплостойкие (К1Ж2);
- дымоудаления (ДУ400 или ДУ600) - только с №4,0 до 12,5;
- взрывозащищенные (В1 или В2);
- взрывозащищенные теплостойкие (В1Ж2);
- взрывозащищенные коррозионностойкие (ВК1);
- взрывозащищенные коррозионностойкие теплостойкие (ВК1Ж2).

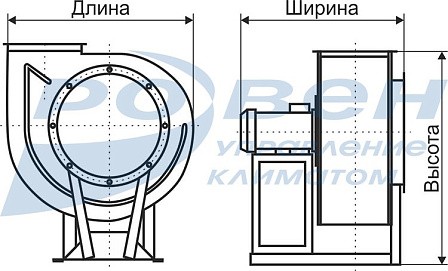

Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВР 80-75-8,0
|
№ вентилятора |
A |
А1 |
А2 |
А3 |
В max |
В1 |
H max |
H1 max |
Н2 |
H3 |
d |
d1 |
a |
h |
|
8,0 |
1402 |
801 |
601 |
520 |
1305 |
431 |
1437 |
892 |
701 |
548 |
800 |
829 |
564 |
588 |
Технические характеристики радиальных вентиляторов серии ВР 80-75-8,0
|
№ вентилятора |
Относит. диаметр рабочего колеса |
Частота вращения, об/мин |
Тип электродвигателя |
Потребляемая мощность, кВт |
Ток, А |
Масса, кг |
Регулятор скорости |
Гибкие вставки |
Виброизоляторы |
|
|
тип |
шт. |
|||||||||
|
8,0 |
D=d1,0 |
1000 |
АИР132S6 |
5,5 |
13,02 |
215 |
132 F0030 |
ВГ/ВГТ-ВР/ВЦ-8,0-D800/829 ВГ/ВГТ-ВР/ВЦ-8,0-560*560 |
ДО 42 |
6 |
|
АИР132М6 |
7,5 |
17,5 |
232 |
132 F0058 |
||||||
|
АИР160S6 |
11,0 |
24,75 |
278 |
132 F0059 |
||||||
|
1500 |
АИР160М4 |
18,5 |
37,7 |
294 |
132 F0061 |
|||||
|
АИР180S4 |
22,0 |
44,31 |
319 |
ATV212HD30N4 |
||||||

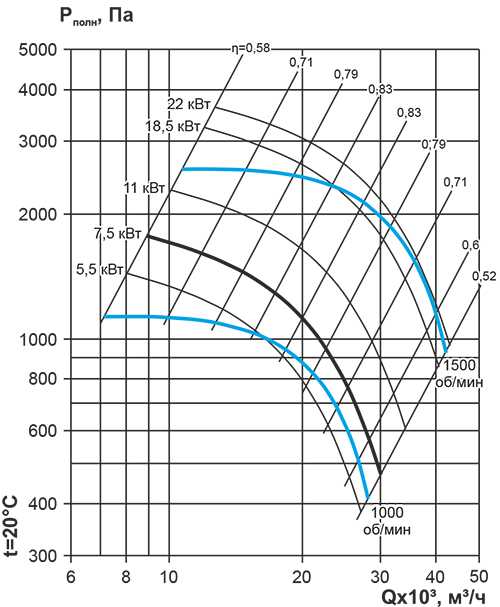

Аэродинамические характеристики радиальных вентиляторов серии ВР 80-75-8,0
Акустические характеристики радиальных вентиляторов серии ВР 80-75-8,0
|
№ вентилятора |
Относит. диаметр рабочего колеса |
Частота вращения, об/мин |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||||
|
8,0 |
1,0 |
1000 |
88 |
91 |
99 |
92 |
90 |
88 |
80 |
71 |
96 |
|
1500 |
90 |
93 |
103 |
95 |
93 |
92 |
83 |
75 |
99 |
||
Электрическая схема подключения радиальных вентиляторов серии ВР 80-75-8,0 в сеть 380 В
