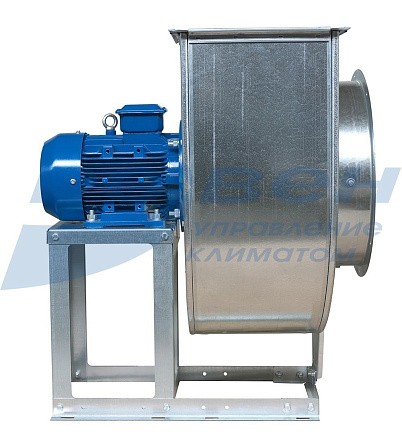

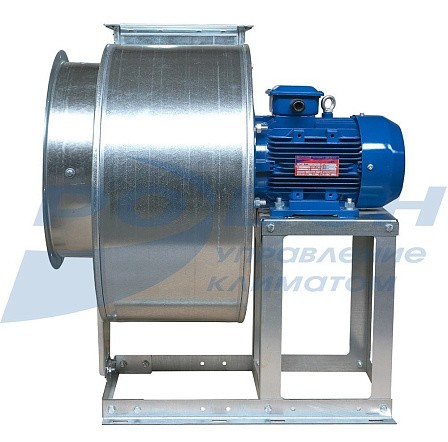

Вентилятор радиальный ВЦ-14-46-6,3-О-РВ-5,5/750/380-660-Пр0-У2
- Вентиляторы среднего давления
- Лопатки, загнутые вперед
- Корпус вентилятора из оцинкованной стали
- Рама вентилятора из оцинкованной стали (№ 2,0-4,0) или из углеродистой стали окрашенные (№ 5,0-8,0)
- Трехфазный асинхронный двигатель (380 В)
- Конструктивная схема 1 по ГОСТ 5976-90
- Класс защиты двигателя IP54
- Вентиляторы выпускаются следующих исполнений согласно таблице «Исполнение вентиляторов по назначению и материалам»:
- общего назначения (О);
- теплостойкие (Ж2);
- коррозионностойкие (К1);
- коррозионностойкие, теплостойкие (К1Ж2);
- дымоудаления (ДУ400 или ДУ600) - только с №4,0 до 8,0;
- взрывозащищенные (В1 или В2);
- взрывозащищенные теплостойкие (В1Ж2);
- взрывозащищенные коррозионностойкие (ВК1);
- взрывозащищенные коррозионностойкие теплостойкие (ВК1Ж2).

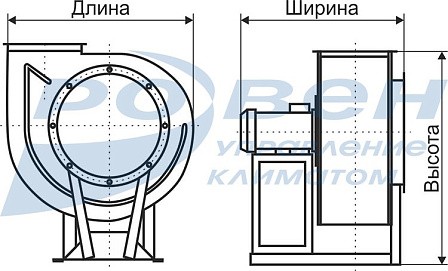

Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВЦ 14-46-6,3
|
№ вентилятора |
Тип электродвигателя |
A |
A1 |
A2 |
A3 |
B max |
B1 |
H max |
H1 max |
H2 |
H3 |
d |
d1 |
a |
h |
|
6,3 |
АИР132S8 |
1106 |
631 |
476 |
404 |
973 |
343 |
1173 |
732 |
554 |
441 |
636 |
665 |
441 |
469 |
|
AИР132 |
1106 |
631 |
476 |
404 |
1001 |
343 |
1173 |
732 |
554 |
441 |
636 |
665 |
441 |
469 |
|
|
AИР160S8 AИР160S6 |
1106 |
631 |
476 |
404 |
1076 |
343 |
1201 |
760 |
554 |
441 |
636 |
665 |
441 |
469 |
|
|
AИР160M8 AИР160M6 |
1106 |
631 |
476 |
404 |
1021 |
343 |
1201 |
760 |
554 |
441 |
636 |
665 |
441 |
469 |
|
|
АИР180 |
1106 |
631 |
476 |
404 |
1201 |
343 |
1221 |
780 |
554 |
441 |
636 |
665 |
441 |
469 |
|
|
AИР200 |
1106 |
631 |
476 |
404 |
1231 |
343 |
1241 |
800 |
554 |
441 |
636 |
665 |
441 |
469 |
Технические характеристики радиальных вентиляторов серии ВЦ 14-46-6,3
|
№ вентилятора |
Частота вращения, об/мин |
Тип электродвигателя |
Потребляемая мощность, кВт |
Ток, А |
Масса, кг |
Регулятор скорости |
Гибкие вставки |
Виброизоляторы |
|
|
тип |
шт |
||||||||
|
6,3 |
750 |
АИР132S8 |
4,0 |
10,6 |
182,5 |
132F 0028 |
ВГ/ВГТ-ВР/ВЦ-6,3-D636/665 ВГ/ВГТ-ВР/ВЦ-6,3-441*441 |
ДО42 |
6 |
|
AИР132M8 |
5,5 |
14,0 |
194,0 |
132F 0030 |
|||||
|
AИР160S8 |
7,5 |
18,75 |
238,0 |
132F 0058 |
|||||
|
AИР160M8 |
11,0 |
26,5 |
258,0 |
132F 0059 |
|||||
|
1000 |
АИР132М6 |
7,5 |
17,5 |
204,0 |
132F 0058 |
||||
|
AИР160S6 |
11,0 |
24,75 |
240,0 |
132F 0059 |
|||||
|
AИР160M6 |
15,0 |
32,6 |
285,0 |
132F 0060 |
|||||
|
AИР180M6 |
18,5 |
38,8 |
226,0 |
132F 0061 |
|||||
|
AИР200M6 |
22,0 |
45,1 |
339,0 |
ATV212HD30N4 |
|||||
|
АИР200L6 |
30,0 |
60,0 |
384,0 |
ATV212HD37N4 |
|||||
Аэродинамические характеристики радиальных вентиляторов серии ВЦ 14-46-6,3
Акустические характеристики радиальных вентиляторов серии ВЦ 14-46-6,3
|
№ вентилятора |
Частота вращения, об/мин |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
6,3 |
750 |
88 |
89 |
93 |
95 |
91 |
87 |
82 |
74 |
93 |
|
1000 |
96 |
97 |
101 |
103 |
99 |
95 |
90 |
82 |
110 |
|
Электрическая схема подключения радиальных вентиляторов серии ВЦ 14-46-6,3 в сеть 380 В
