Вентилятор VCN-SH-70-40/35-GH/4E-0,22/1500/220
- Компактная конструкция
- Лопатки, загнутые назад
- Корпус из оцинкованной стали
- Корпус вентилятора снабжен дополнительным шумоизолирующим корпусом
- Установка в любом положении
- Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Комплектация мотор-колесом GH
- Температура перемещаемого воздуха от -30°С до +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -25ºС до +50 ºС.
Габаритные размеры
|
Модель |
L |
H |
L1 |
H1 |
A |
B |
B1 |
C |
|
VCN-SH-70-40 |
700 |
400 |
720 |
420 |
800 |
500 |
556 |
967 |
Технические характеристики
|
Модель |
Напряжение, В |
Мощность двигателя, кВт |
Ток, А |
Частота вращения, об/мин |
Масса, кг |
Регулятор скорости |
Общий дБа |
Схема подключения |
|
VCN-SH-70-40/35-GH/4E |
220 |
0,22 |
1,0 |
1500 |
49,8 |
СРМ 500 |
58 |
Схема №1 |

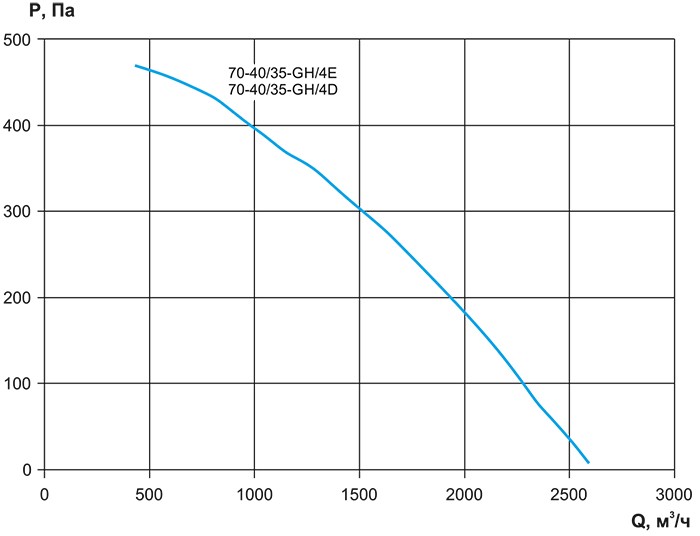

Аэродинамические характеристики
Электрическая схема подключения
