Вентилятор VCP-100-50/45-GQ/8D-2,0/750/380
-
Вставка гибкаяКупить
-
Преобразователь частотыКупить
-
Глушитель шумаКупить
-
ФильтрКупить
-
Крепеж для вентиляцииКупить
- Вставка гибкаяКупитьПреобразователь частотыКупитьГлушитель шумаКупить
- ФильтрКупитьКрепеж для вентиляцииКупить
- Компактная конструкция
- Лопатки, загнутые вперед
- Корпус из оцинкованной стали
- Установка в любом положении
- Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
- Биметаллическая защита двигателя
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Комплектация мотор-колесом GQ
- Температура перемещаемого воздуха от -30°С до +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -40°С до +40°С.
Габаритные и присоединительные размеры канальных вентиляторов серии VCP 100-50 (мм)
|
Модель |
L |
Н |
L1 |
H1 |
A |
B |
B1 |
C |
|
VCP-100-50 |
1000 |
500 |
1020 |
520 |
1040 |
540 |
573 |
1107 |
Технические характеристики канальных вентиляторов серии VCP 100-50
|
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Масса, кг |
Регулятор скорости |
Схема подключения |
|
VCP-100-50/45-GQ/8D |
380 |
3 |
2,0 |
4,1 |
750 |
93,5 |
GD20-1R5G-4 |
Схема №4 |

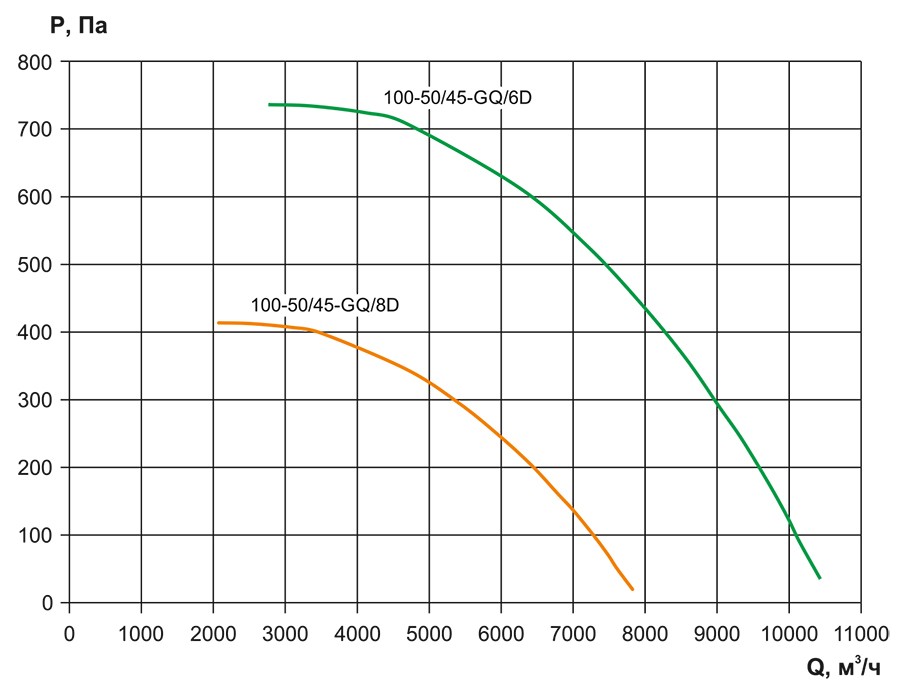

Аэродинамические характеристики канальных вентиляторов серии VCP 100-50
Акустические характеристики канальных вентиляторов серии VCP 100-50
|
Модель |
Зона измерения |
Общий, дБА |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
VCP 100-50/45-GQ/8D |
в канал |
73 |
75 |
84 |
75 |
68 |
71 |
69 |
67 |
62 |
|
к окружению |
67 |
66 |
69 |
58 |
52 |
51 |
49 |
47 |
45 |
|
Электрическая схема подключения канальных вентиляторов серии VCP 100-50
