Вентилятор VCP-60-35/31-GQ/4E-2,25/1500/220
-
Вставка гибкаяКупить
-
Глушитель шумаКупить
-
ФильтрКупить
-
Крепеж для вентиляцииКупить
- Вставка гибкаяКупитьГлушитель шумаКупитьФильтрКупить
- Крепеж для вентиляцииКупить
- Компактная конструкция
- Лопатки, загнутые вперед
- Корпус из оцинкованной стали
- Установка в любом положении
- Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
- Биметаллическая защита двигателя
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Комплектация мотор-колесом GQ
- Температура перемещаемого воздуха от -30°С до +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -40°С до +40°С.
Габаритные и присоединительные размеры канальных вентиляторов серии VCP 60-35 (мм)
|
Модель |
L |
Н |
L1 |
H1 |
A |
B |
B1 |
C |
|
VCP-60-35 |
600 |
350 |
620 |
370 |
640 |
390 |
423 |
722 |
Технические характеристики канальных вентиляторов серии VCP 60-35
|
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Масса, кг |
Регулятор скорости |
Схема подключения |
|
VCP-60-35/31-GQ/4E |
220 |
1 |
2,25 |
10,0 |
1500 |
38,8 |
Трансф-ый регулятор |
Схема №2 |

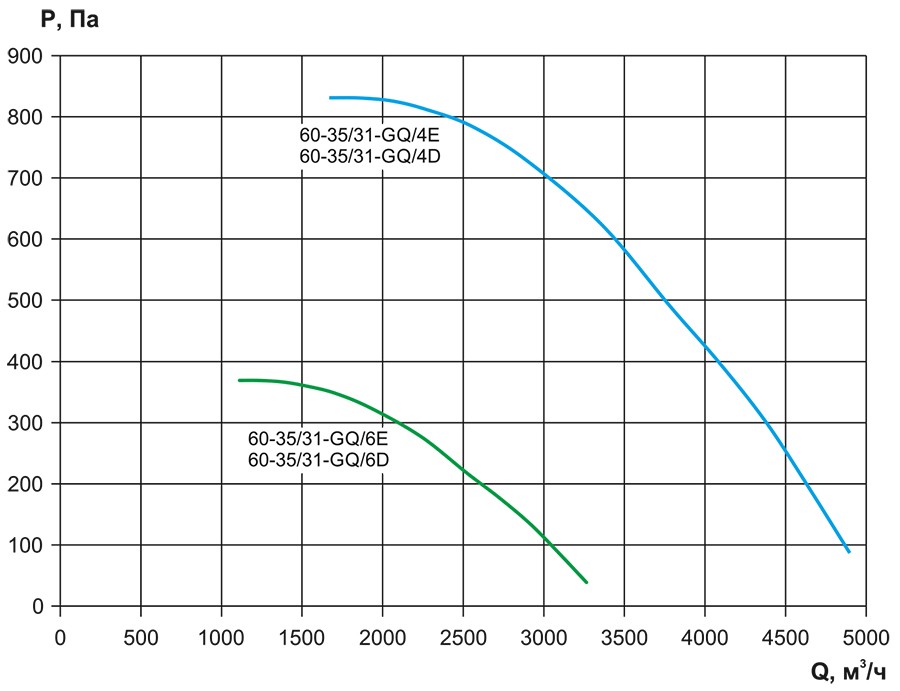

Аэродинамические характеристики канальных вентиляторов серии VCP 60-35
Акустические характеристики канальных вентиляторов серии VCP 60-35
|
Модель |
Зона измерения |
Общий, дБА |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
VCP 60-35/31-GQ/4E |
в канал |
87 |
72 |
77 |
68 |
69 |
73 |
72 |
69 |
65 |
|
к окружению |
82 |
49 |
62 |
62 |
60 |
60 |
55 |
52 |
48 |
|
Электрическая схема подключения канальных вентиляторов серии VCP 60-35
