Вентилятор VCP-SH-60-35/31-GQ/6D-0,78/1000/380
-
Вставка гибкаяКупить
-
Преобразователь частотыКупить
-
Глушитель шумаКупить
-
ФильтрКупить
-
Крепеж для вентиляцииКупить
- Вставка гибкаяКупитьПреобразователь частотыКупитьГлушитель шумаКупить
- ФильтрКупитьКрепеж для вентиляцииКупить
- Компактная конструкция
- Лопатки, загнутые вперед
- Корпус из оцинкованной стали, снабжен дополнительным шумоизолирующим корпусом
- Установка в любом положении
- Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
- Биметаллическая защита двигателя
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Комплектация мотор-колесом GQ
- Температура перемещаемого воздуха от -30°С до +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -40°С до +40°С.
Габаритные и присоединительные размеры канальных вентиляторов серии VCP-SH 60-35 (мм)
|
Модель |
L |
Н |
L1 |
H1 |
A |
B |
B1 |
C |
|
VCP-SH-60-35 |
600 |
350 |
620 |
370 |
700 |
475 |
531 |
722 |
Технические характеристики канальных вентиляторов серии VCP-SH 60-35
|
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Масса, кг |
Регулятор скорости |
Схема подключения |
|
VCP-SH-60-35/31-GQ/6D |
380 |
3 |
0,78 |
1,5 |
1000 |
46,7 |
GD20-0R7G-4 |
Схема №4 |
Аэродинамические характеристики канальных вентиляторов серии VCP-SH 60-35
Акустические характеристики канальных вентиляторов серии VCP-SH 60-35
|
Модель |
Зона измерения |
Общий, дБА |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
VCP-SH-60-35/31-GQ/6D |
в канал |
66 |
64 |
67 |
58 |
60 |
61 |
60 |
58 |
54 |
|
к окружению |
55 |
43 |
52 |
56 |
53 |
50 |
46 |
45 |
40 |
|

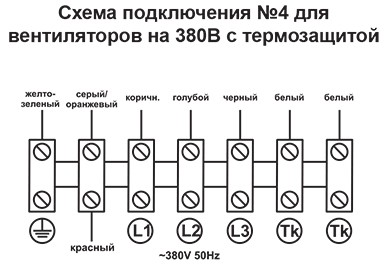

Электрическая схема подключения канальных вентиляторов серии VCP-SH 60-35
