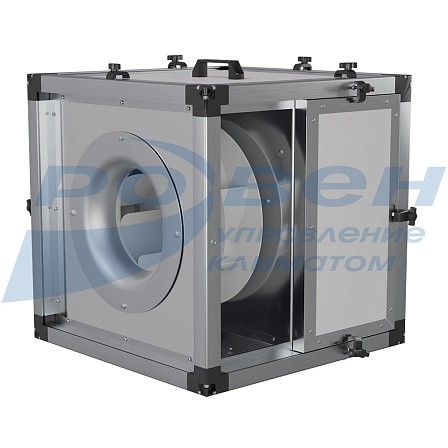

Вентилятор VCR-580/40-Ж-РЦ-1,1/1500/220-380
- Область применения: горячие цеха, кухни, технологические помещения
- Назначение: вытяжка с температурой воздуха до +120°С
- Температуростойкое исполнение (Ж) до +120°С (комплектуется сливным поддоном со штуцером)
- Рабочее колесо с назад загнутыми лопатками
- Трехфазный асинхронный двигатель, установленный внутри корпуса, отделен от потока воздуха перегородкой
- Удобство обслуживания и изменение направления потока воздуха (вверх, влево или вправо) благодаря быстросъемным панелям. Прижимной механизм позволяет легко демонтировать панели и переставлять их на любую сторону
- Монтаж в горизонтальном положении на траверсу или подставку
Вентиляторы VCR предназначены для эксплуатации в условиях умеренного климата (У) 2-й и 3-й категории размещения по ГОСТ 15150, содержащих твердых примесей не более 0,1 г/м3, не содержащих липких веществ и волокнистых материалов, при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от - 40°С до + 40 °С.
При эксплуатации вентилятора во 2-й категории размещения необходимо предусмотреть защиту от воздействия атмосферных осадков (навес или кровля).
Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии VCR
|
Модель |
B |
B1* |
H* |
L* |
|
VCR-580/40-Ж-РЦ-1,1/1500/220-380 |
540 |
256 |
580 |
580 |
* Размеры гибких вставок соответствуют размеру H, L и B1.
Технические характеристики радиальных вентиляторов серии VCR
|
Типоразмер |
Модель |
Напряжение |
Тип двигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Преобразователь частоты |
Масса, кг |
Гибкие вставки* |
|
|
исп. О |
исп. Ж |
|||||||||
|
580 |
VCR-580/40-Ж-РЦ-1,1/1500/220-380 |
220-380 |
АИР80А4 |
1,1 |
1500 |
2,9 |
GD20-1R5G-4 |
37 |
39 |
ВГП-VCR-580/580*580-Т200 ВГП-VCR-580/250*580-Т200 |
* Подробнее о вставках гибких в разделе «Вставки гибкие для для радиальных вентиляторов VCR».
Аэродинамические характеристики радиальных вентиляторов серии VCR
Шумовые характеристики радиальных вентиляторов серии VCR
|
Модель |
Зона измерения |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
VCR-580/40-Ж-РЦ-1,1/1500/220-380 |
на входе |
59 |
61 |
65 |
67 |
66 |
63 |
58 |
51 |
72 |
|
на выходе |
61 |
63 |
67 |
69 |
68 |
65 |
60 |
53 |
74 |
|
|
к окружению |
43 |
45 |
49 |
51 |
50 |
47 |
42 |
35 |
56 |
|
Электрическая схема подключения вентиляторов в сеть 380 В
