Вентилятор ВО-06-300-3,15 0,18/1500/220-380
- Вентилятор низкого давления
- Корпус и лопатки из углеродистой стали
- Максимальная температура перемещаемого воздуха до +40ºС
Вентиляторы осевые предназначены для перемещения невзрывоопасных газовых сред с температурой не более +40ºС, содержащих твердые примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-й категории размещения по ГОСТ 15150-90, с температурой окружающей среды до +40°С.
Вентиляторы могут устанавливаться только в горизонтальном положении.
Габаритные и присоединительные размеры осевых вентиляторов серии ВО 06-300-3,15 (мм)
|
Модель |
A |
b |
D1 |
D2 |
d |
V |
H |
h |
K |
L |
M |
m |
n |
P |
T |
|
ВО 06-300-3,15 0,12/1500 |
278 |
257 |
320 |
349 |
11 |
409 |
417 |
207 |
234 |
8,5 |
8,5 |
8 |
4 |
238 |
22 |
|
ВО 06-300-3,15 0,18/1500 |
278 |
257 |
320 |
349 |
11 |
409 |
417 |
207 |
234 |
8,5 |
8,5 |
8 |
4 |
238 |
22 |
|
ВО 06-300-3,15 0,25/1500 |
278 |
274 |
320 |
349 |
11 |
409 |
417 |
207 |
234 |
8,5 |
8,5 |
8 |
4 |
238 |
22 |
Технические характеристики осевых вентиляторов серии ВО 06-300-3,15
|
№ вентилятора |
Напряжение/ частота, В/50Гц |
Число фаз |
Электродвигатель |
Масса, кг |
|||
|
Тип |
Потребляемая мощность, кВт |
Частота вращения, об/мин |
Ток ,А |
||||
|
3,15 |
380 |
3 |
АИР56А4 |
0,12 |
1500 |
0,54 |
14 |
|
АИР56В4 |
0,18 |
1500 |
0,73 |
14 |
|||
|
АИР63А4 |
0,25 |
1500 |
0,89 |
15 |
|||

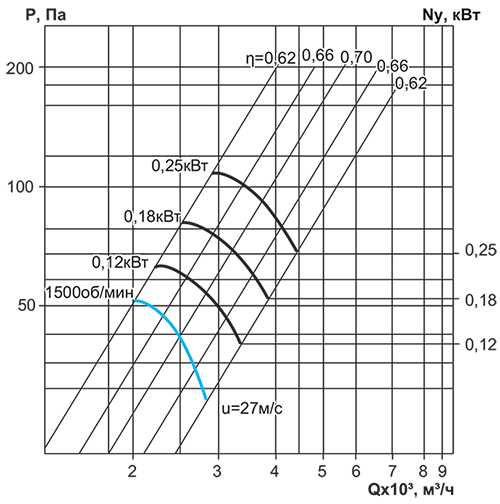

Аэродинамические характеристики осевых вентиляторов серии ВО 06-300-3,15
Акустические характеристики осевых вентиляторов серии ВО 06-300 3,15
|
№ вентилятора |
Частота вращения, об/мин |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
3,15 |
1500 |
59 |
61 |
63 |
65 |
62 |
65 |
45 |
41 |
72 |
Электрическая схема подключения осевых вентиляторов серии ВО 06-300 3,15 в сеть 380 В
