Вентилятор ВО №10,0-О-А10,0/448-2,2/750/380
- Диаметры рабочих колес вентиляторов: 4,0; 4,5; 5,0; 5,6; 6,3; 7,1; 8,0; 9,0; 10,0; 11,2; 12,5
- Диапазон расхода воздуха от 1 000 до 140 000 м3/ч
- Диапазон давлений от 10 до 2200 Па
- Материал корпуса - оцинкованная сталь (№ 4,0-8,0), углеродистая сталь с лакокрасочным покрытием (№ 9,0-12,5)
- Материал лопаток рабочего колеса - композитные материалы
- Вращение рабочего колеса - правое/левое
Габаритные и присоединительные размеры вентиляторов ВО №10,0 серии 3 (мм)
|
Модель |
А |
D1 |
D2 |
d |
V |
H |
h |
K |
M |
m |
n |
Модель гибкой вставки |
|
ВО №10,0 |
1090 |
1000 |
1030 |
11 |
1180 |
1109 |
569 |
10,5 |
10,5 |
16 |
16 |
ВГ-ВО-10,0-D1000/1030 |
|
Типоразмер двигателя |
L* |
P* |
|
АИР 63, АИР 71, АИР80 |
420 |
447 |
|
АИР90, АИР100 |
510 |
537 |
|
АИР112 |
585 |
612 |
|
АИР132 |
660 |
687 |
|
АИР160 |
800 |
827 |
|
АИР180 |
890 |
917 |
|
АИР200, АИР225 |
950 |
977 |
|
АИР250 |
1050 |
1077 |
Технические характеристики осевых вентиляторов серии ВО №10,0 серии 3
|
№ п/п |
Модель |
Номер вентилятора |
№ кривой |
Тип электродвигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Напряжение, В |
Масса, кг |
|
117 |
ВО №10,0-О-А10,0/445 |
10,0 |
1 |
АИР90LА8 |
0,75 |
750 |
2,43 |
380 |
102 |
|
118 |
ВО №10,0-О-А10,0/446 |
10,0 |
2 |
АИР90LВ8 |
1,1 |
750 |
3,36 |
380 |
107 |
|
119 |
ВО №10,0-О-А10,0/447 |
10,0 |
3 |
АИР90LВ8 |
1,1 |
750 |
3,36 |
380 |
107 |
|
120 |
ВО №10,0-О-А10,0/448 |
10,0 |
4 |
АИР112МА8 |
2,2 |
750 |
6 |
380 |
123 |
|
121 |
ВО №10,0-О-А10,0/449 |
10,0 |
5 |
АИР112МА8 |
2,2 |
750 |
6 |
380 |
123 |
|
122 |
ВО №10,0-О-А10,0/450 |
10,0 |
6 |
АИР112МВ8 |
3 |
750 |
7,8 |
380 |
130 |

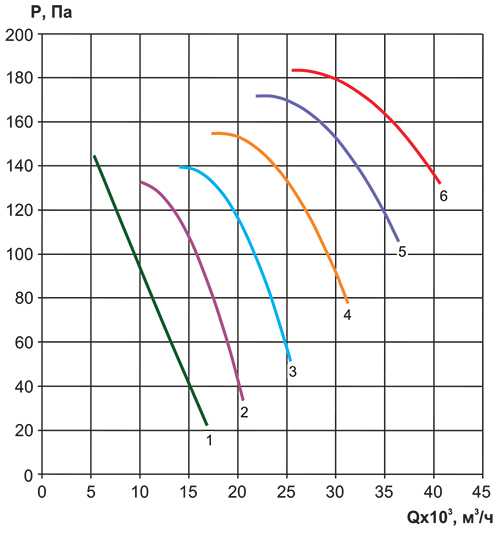

Аэродинамические характеристики осевых вентиляторов серии ВО №10,0 серии 3
Акустические характеристики осевых вентиляторов серии ВО №10,0 серии 3
|
Модель |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ВО №10,0-О-А10,0/445 |
73 |
85 |
83 |
85 |
83 |
77 |
76 |
70 |
90 |
|
ВО №10,0-О-А10,0/446 |
77 |
79 |
80 |
81 |
82 |
78 |
76 |
69 |
88 |
|
ВО №10,0-О-А10,0/447 |
79 |
81 |
85 |
82 |
82 |
78 |
75 |
67 |
89 |
|
ВО №10,0-О-А10,0/448 |
82 |
79 |
77 |
76 |
78 |
76 |
74 |
64 |
87 |
|
ВО №10,0-О-А10,0/449 |
83 |
80 |
78 |
76 |
76 |
75 |
73 |
65 |
87 |
|
ВО №10,0-О-А10,0/450 |
84 |
81 |
79 |
76 |
76 |
74 |
73 |
65 |
87 |
Электрическая схема подключения осевых вентиляторов серии ВО №10,0 в сеть 380 В
