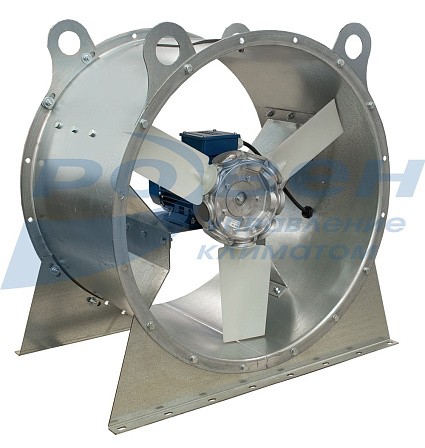

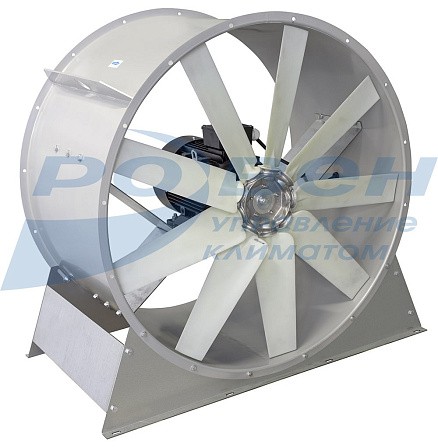

Вентилятор ВО №12,5-О-А12,5/541-11,0/1500/380
- Диаметры рабочих колес вентиляторов: 4,0; 4,5; 5,0; 5,6; 6,3; 7,1; 8,0; 9,0; 10,0; 11,2; 12,5
- Диапазон расхода воздуха от 1 000 до 140 000 м3/ч
- Диапазон давлений от 10 до 2200 Па
- Материал корпуса - оцинкованная сталь (№ 4,0-8,0), углеродистая сталь с лакокрасочным покрытием (№ 9,0-12,5)
- Материал лопаток рабочего колеса - композитные материалы
- Вращение рабочего колеса - правое/левое

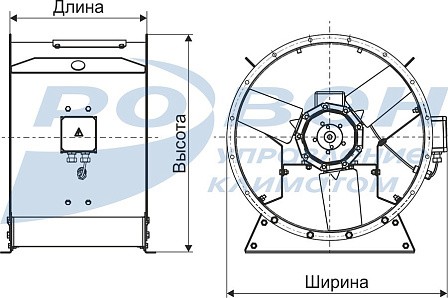

Габаритные и присоединительные размеры вентиляторов ВО №12,5 серии 3 (мм)
|
Модель |
А |
D1 |
D2 |
d |
V |
H |
h |
K |
M |
m |
n |
Модель гибкой вставки |
|
ВО №12,5 |
1370 |
1250 |
1280 |
11 |
1370 |
1362 |
697 |
10,5 |
10,5 |
16 |
16 |
ВГ-ВО-12,5-D1250/1280 |
|
Типоразмер двигателя |
L* |
P* |
|
АИР 63, АИР 71, АИР80 |
420 |
447 |
|
АИР90, АИР100 |
510 |
537 |
|
АИР112 |
585 |
612 |
|
АИР132 |
660 |
687 |
|
АИР160 |
800 |
827 |
|
АИР180 |
890 |
917 |
|
АИР200, АИР225 |
950 |
977 |
|
АИР250 |
1050 |
1077 |
Технические характеристики осевых вентиляторов серии ВО №12,5 серии 3
|
№ п/п |
Модель |
Номер вентилятора |
№ кривой |
Тип электродвигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Напряжение, В |
Масса, кг |
|
141 |
ВО №12,5-О-А12,5/541 |
12,5 |
1 |
АИР132М4 |
11 |
1500 |
22,5 |
380 |
168 |
|
142 |
ВО №12,5-О-А12,5/542 |
12,5 |
2 |
АИР160S4 |
15 |
1500 |
30 |
380 |
258 |
|
143 |
ВО №12,5-О-А12,5/543 |
12,5 |
3 |
АИР180S4 |
22 |
1500 |
43,2 |
380 |
311 |
|
144 |
ВО №12,5-О-А12,5/544 |
12,5 |
4 |
АИР180М4 |
30 |
1500 |
57,6 |
380 |
343 |
|
145 |
ВО №12,5-О-А12,5/545 |
12,5 |
5 |
АИР200М4 |
37 |
1500 |
70,2 |
380 |
394 |
|
146 |
ВО №12,5-О-А12,5/546 |
12,5 |
6 |
АИР225М4 |
55 |
1500 |
103 |
380 |
499 |

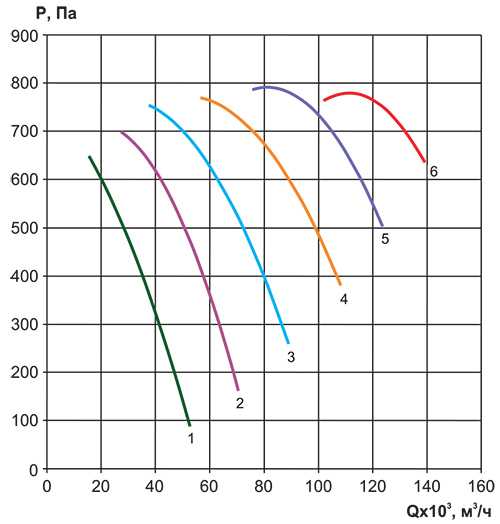

Аэродинамические характеристики осевых вентиляторов серии ВО №12,5 серии 3
Акустические характеристики осевых вентиляторов серии ВО №12,5 серии 3
|
Модель |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ВО №12,5-О-А12,5/541 |
96 |
99 |
97 |
95 |
93 |
89 |
88 |
84 |
104 |
|
ВО №12,5-О-А12,5/542 |
97 |
93 |
92 |
92 |
92 |
92 |
90 |
85 |
102 |
|
ВО №12,5-О-А12,5/543 |
96 |
92 |
91 |
90 |
90 |
90 |
89 |
84 |
100 |
|
ВО №12,5-О-А12,5/544 |
98 |
85 |
83 |
82 |
82 |
82 |
90 |
86 |
103 |
|
ВО №12,5-О-А12,5/545 |
100 |
97 |
95 |
93 |
93 |
93 |
92 |
87 |
104 |
|
ВО №12,5-О-А12,5/546 |
104 |
101 |
99 |
97 |
97 |
97 |
96 |
92 |
108 |
Электрическая схема подключения осевых вентиляторов серии ВО №12,5 в сеть 380 В
