Вентилятор ВО №4,0-О-А4,0/11-2,2/3000/380
- Диаметры рабочих колес вентиляторов: 4,0; 4,5; 5,0; 5,6; 6,3; 7,1; 8,0; 9,0; 10,0; 11,2
- Диапазон расхода воздуха от 1 000 до 75 000 м3/ч
- Диапазон давлений от 30 до 1100 Па
- Материал корпуса - оцинкованная сталь (№ 4,0-8,0), углеродистая сталь с лакокрасочным покрытием (№ 9,0-11,2)
- Материал лопаток рабочего колеса - композитные материалы
- Вращение рабочего колеса - правое/левое
Габаритные и присоединительные размеры вентиляторов ВО №4,0 серии 1 (мм)
|
Модель |
А |
D1 |
D2 |
d |
V |
H |
h |
K |
M |
m |
n |
Модель гибкой вставки |
|
ВО №4,0 |
280 |
400 |
434 |
11 |
580 |
521 |
241 |
8,5 |
8,5 |
8 |
8 |
ВГ-ВО-4,0-D400/434 |
|
Типоразмер двигателя |
L* |
P* |
|
АИР 63, АИР 71, АИР80 |
420 |
447 |
|
АИР90, АИР100 |
510 |
537 |
|
АИР112 |
585 |
612 |
|
АИР132 |
660 |
687 |
|
АИР160 |
800 |
827 |
|
АИР180 |
890 |
917 |
|
АИР200, АИР225 |
950 |
977 |
|
АИР250 |
1050 |
1077 |
* Размеры L и P зависят от установленного двигателя.
Технические характеристики осевых вентиляторов серии ВО №4,0 серии 1
|
№ п/п |
Модель |
Номер вентилятора |
№ кривой |
Тип электродвигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Напряжение, В |
Масса, кг |
|
7 |
ВО №4-О-A4/7 |
4 |
1 |
АИР63В2 |
0,55 |
3000 |
1,38 |
380 |
25 |
|
8 |
ВО №4-О-A4/8 |
4 |
2 |
АИР71А2 |
0,75 |
3000 |
1,83 |
380 |
28 |
|
9 |
ВО №4-О-A4/9 |
4 |
3 |
АИР71В2 |
1,1 |
3000 |
2,61 |
380 |
30 |
|
10 |
ВО №4-О-A4/10 |
4 |
4 |
АИР80А2 |
1,5 |
3000 |
3,46 |
380 |
35 |
|
11 |
ВО №4-О-A4/11 |
4 |
5 |
АИР80В2 |
2,2 |
3000 |
4,85 |
380 |
37 |
|
12 |
ВО №4-О-A4/12 |
4 |
6 |
АИР80В2 |
2,2 |
3000 |
4,85 |
380 |
37 |

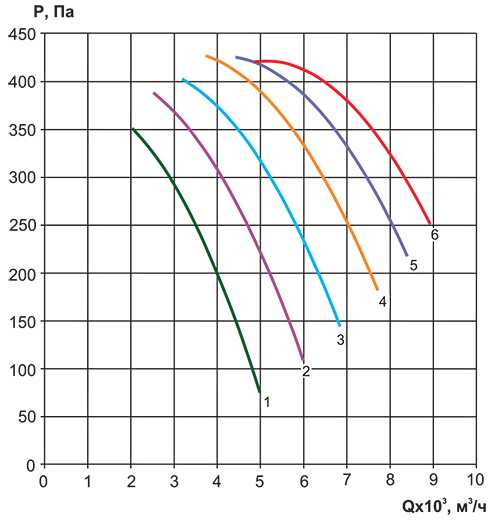

Аэродинамические характеристики осевых вентиляторов серии ВО №4,0 серии 1
Акустические характеристики осевых вентиляторов серии ВО №4,0 серии 1
|
Модель |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ВО №4-О-A4/7 |
84 |
81 |
79 |
79 |
76 |
76 |
77 |
74 |
88 |
|
ВО №4-О-A4/8 |
85 |
82 |
80 |
79 |
78 |
78 |
79 |
76 |
89 |
|
ВО №4-О-A4/9 |
84 |
82 |
80 |
79 |
79 |
79 |
81 |
78 |
90 |
|
ВО №4-О-A4/10 |
86 |
82 |
81 |
82 |
83 |
83 |
83 |
80 |
92 |
|
ВО №4-О-A4/11 |
87 |
83 |
82 |
82 |
83 |
83 |
84 |
81 |
93 |
|
ВО №4-О-A4/12 |
89 |
86 |
84 |
86 |
87 |
87 |
86 |
83 |
95 |
Электрическая схема подключения осевых вентиляторов серии ВО №4,0 в сеть 380 В
