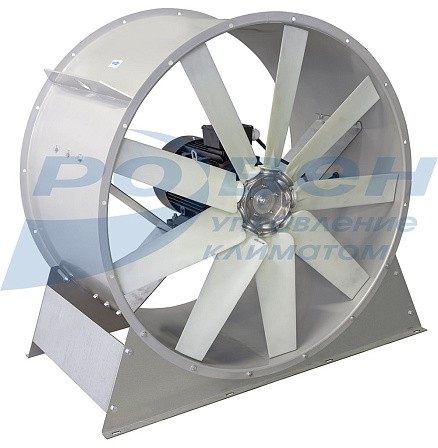

Вентилятор ВО №6,3-О-А6,3/225-2,2/1500/380
- Диаметры рабочих колес вентиляторов: 4,0; 4,5; 5,0; 5,6; 6,3; 7,1; 8,0; 9,0; 10,0; 11,2; 12,5
- Диапазон расхода воздуха от 1 000 до 140 000 м3/ч
- Диапазон давлений от 10 до 2200 Па
- Материал корпуса - оцинкованная сталь (№ 4,0-8,0), углеродистая сталь с лакокрасочным покрытием (№ 9,0-12,5)
- Материал лопаток рабочего колеса - композитные материалы
- Вращение рабочего колеса - правое/левое

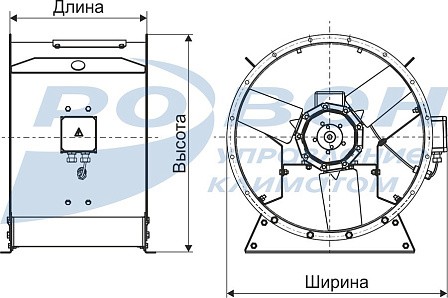

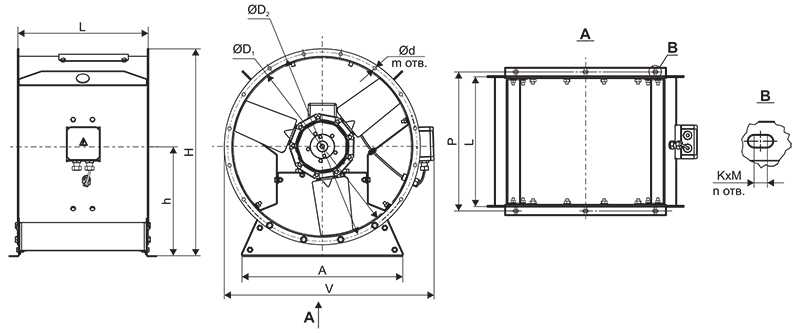

Габаритные и присоединительные размеры вентиляторов ВО №6,3 серии 3 (мм)
|
Модель |
А |
D1 |
D2 |
d |
V |
H |
h |
K |
M |
m |
n |
Модель гибкой вставки |
|
ВО №6,3 |
740 |
630 |
665 |
11 |
810 |
720 |
371 |
8,5 |
8,5 |
16 |
16 |
ВГ-ВО-6,3-D630/665 |
|
Типоразмер двигателя |
L* |
P* |
|
АИР 63, АИР 71, АИР80 |
420 |
447 |
|
АИР90, АИР100 |
510 |
537 |
|
АИР112 |
585 |
612 |
|
АИР132 |
660 |
687 |
|
АИР160 |
800 |
827 |
|
АИР180 |
890 |
917 |
|
АИР200, АИР225 |
950 |
977 |
|
АИР250 |
1050 |
1077 |
Технические характеристики осевых вентиляторов серии ВО №6,3 серии 3
|
№ п/п |
Модель |
Номер вентилятора |
№ кривой |
Тип электродвигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Напряжение, В |
Масса, кг |
|
48 |
ВО №6,3-О-А6,3/223 |
6,3 |
1 |
АИР80А4 |
1,1 |
1500 |
2,85 |
380 |
51 |
|
49 |
ВО №6,3-О-А6,3/224 |
6,3 |
2 |
АИР80В4 |
1,5 |
1500 |
3,72 |
380 |
53 |
|
50 |
ВО №6,3-О-А6,3/225 |
6,3 |
3 |
АИР90L4 |
2,2 |
1500 |
5,1 |
380 |
58 |
|
51 |
ВО №6,3-О-А6,3/226 |
6,3 |
4 |
АИР100S4 |
3 |
1500 |
6,8 |
380 |
63 |
|
52 |
ВО №6,3-О-А6,3/227 |
6,3 |
5 |
АИР100S4 |
3 |
1500 |
6,8 |
380 |
63 |
|
53 |
ВО №6,3-О-А6,3/228 |
6,3 |
6 |
АИР100S4 |
3 |
1500 |
6,8 |
380 |
63 |

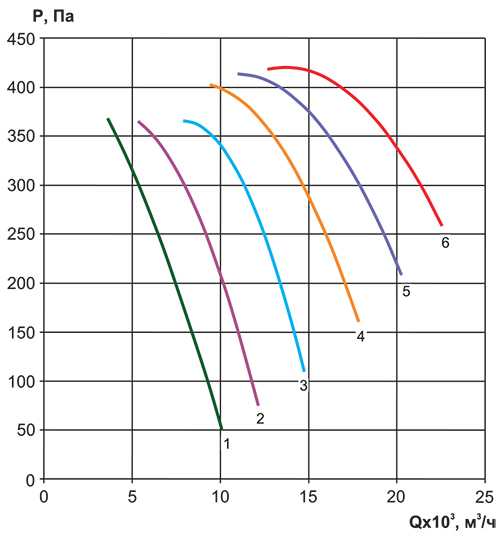

Аэродинамические характеристики осевых вентиляторов серии ВО №6,3 серии 3
Акустические характеристики осевых вентиляторов серии ВО №6,3 серии 3
|
Модель |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ВО №6,3-О-А6,3/223 |
79 |
84 |
86 |
86 |
85 |
81 |
77 |
73 |
92 |
|
ВО №6,3-О-А6,3/224 |
81 |
81 |
82 |
83 |
82 |
80 |
79 |
75 |
90 |
|
ВО №6,3-О-А6,3/225 |
83 |
79 |
80 |
81 |
80 |
79 |
80 |
76 |
89 |
|
ВО №6,3-О-А6,3/226 |
80 |
80 |
80 |
79 |
79 |
78 |
80 |
76 |
88 |
|
ВО №6,3-О-А6,3/227 |
82 |
80 |
79 |
79 |
79 |
79 |
80 |
76 |
89 |
|
ВО №6,3-О-А6,3/228 |
82 |
80 |
79 |
79 |
80 |
79 |
80 |
76 |
89 |

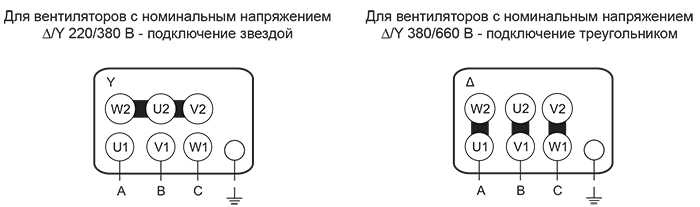

Электрическая схема подключения осевых вентиляторов серии ВО №6,3 в сеть 380 В
