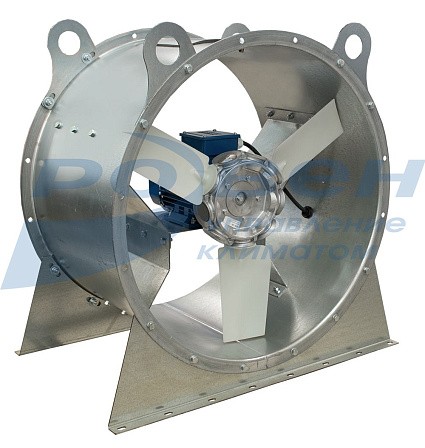

Вентилятор ВО №7,1-О-А7,1/271-11,0/3000/380
- Диаметры рабочих колес вентиляторов: 4,0; 4,5; 5,0; 5,6; 6,3; 7,1; 8,0; 9,0; 10,0; 11,2; 12,5
- Диапазон расхода воздуха от 1 000 до 140 000 м3/ч
- Диапазон давлений от 10 до 2200 Па
- Материал корпуса - оцинкованная сталь (№ 4,0-8,0), углеродистая сталь с лакокрасочным покрытием (№ 9,0-12,5)
- Материал лопаток рабочего колеса - композитные материалы
- Вращение рабочего колеса - правое/левое

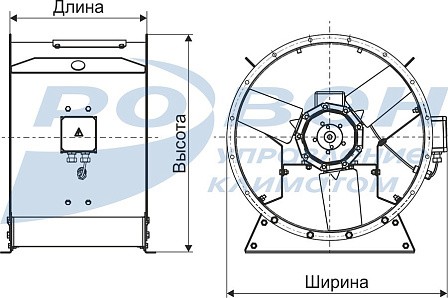

Габаритные и присоединительные размеры вентиляторов ВО №7,1 серии 3 (мм)
|
Модель |
А |
D1 |
D2 |
d |
V |
H |
h |
K |
M |
m |
n |
Модель гибкой вставки |
|
ВО №7,1 |
880 |
710 |
739 |
11 |
890 |
805 |
420 |
10,5 |
10,5 |
16 |
16 |
ВГ-ВО-7,1-D710/739 |
|
Типоразмер двигателя |
L* |
P* |
|
АИР 63, АИР 71, АИР80 |
420 |
447 |
|
АИР90, АИР100 |
510 |
537 |
|
АИР112 |
585 |
612 |
|
АИР132 |
660 |
687 |
|
АИР160 |
800 |
827 |
|
АИР180 |
890 |
917 |
|
АИР200, АИР225 |
950 |
977 |
|
АИР250 |
1050 |
1077 |
Технические характеристики осевых вентиляторов серии ВО №7,1 серии 3
|
№ п/п |
Модель |
Номер вентилятора |
№ кривой |
Тип электродвигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Напряжение, В |
Масса, кг |
|
60 |
ВО №7,1-О-А7,1/271 |
7,1 |
1 |
АИР132М2 |
11 |
3000 |
21,2 |
380 |
138 |

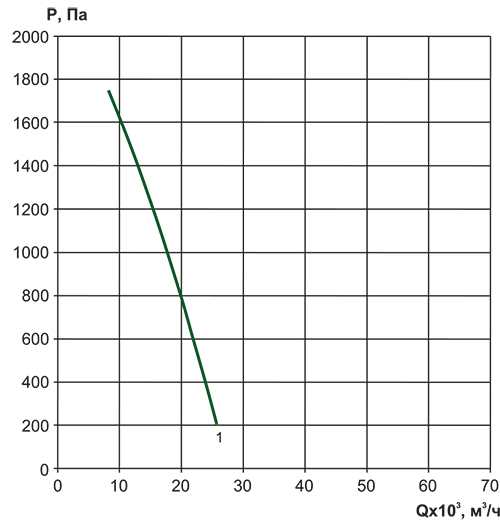

Аэродинамические характеристики осевых вентиляторов серии ВО №7,1 серии 3
Акустические характеристики осевых вентиляторов серии ВО №7,1 серии 3
|
Модель |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ВО №7,1-О-А7,1/271 |
95 |
101 |
105 |
105 |
103 |
100 |
97 |
92 |
111 |
Электрическая схема подключения осевых вентиляторов серии ВО №7,1 в сеть 380 В
