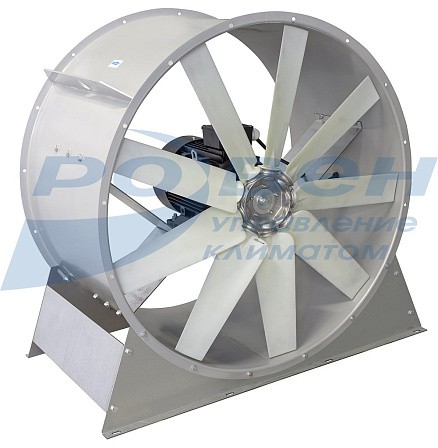

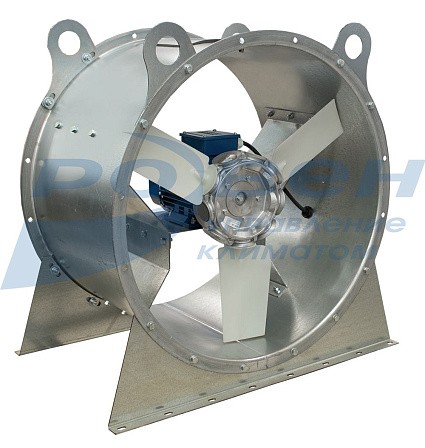

Вентилятор ВО №7,1-О-А7,1/282-5,5/1500/380
- Диаметры рабочих колес вентиляторов: 4,0; 4,5; 5,0; 5,6; 6,3; 7,1; 8,0; 9,0; 10,0; 11,2; 12,5
- Диапазон расхода воздуха от 1 000 до 140 000 м3/ч
- Диапазон давлений от 10 до 2200 Па
- Материал корпуса - оцинкованная сталь (№ 4,0-8,0), углеродистая сталь с лакокрасочным покрытием (№ 9,0-12,5)
- Материал лопаток рабочего колеса - композитные материалы
- Вращение рабочего колеса - правое/левое

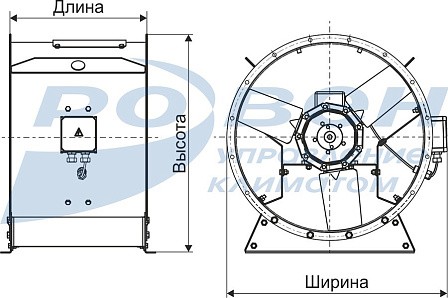

Габаритные и присоединительные размеры вентиляторов ВО №7,1 серии 3 (мм)
|
Модель |
А |
D1 |
D2 |
d |
V |
H |
h |
K |
M |
m |
n |
Модель гибкой вставки |
|
ВО №7,1 |
880 |
710 |
739 |
11 |
890 |
805 |
420 |
10,5 |
10,5 |
16 |
16 |
ВГ-ВО-7,1-D710/739 |
|
Типоразмер двигателя |
L* |
P* |
|
АИР 63, АИР 71, АИР80 |
420 |
447 |
|
АИР90, АИР100 |
510 |
537 |
|
АИР112 |
585 |
612 |
|
АИР132 |
660 |
687 |
|
АИР160 |
800 |
827 |
|
АИР180 |
890 |
917 |
|
АИР200, АИР225 |
950 |
977 |
|
АИР250 |
1050 |
1077 |
Технические характеристики осевых вентиляторов серии ВО №7,1 серии 3
|
№ п/п |
Модель |
Номер вентилятора |
№ кривой |
Тип электродвигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Напряжение, В |
Масса, кг |
|
61 |
ВО №7,1-О-А7,1/277 |
7,1 |
1 |
АИР80В4 |
1,5 |
1500 |
3,72 |
380 |
63 |
|
62 |
ВО №7,1-О-А7,1/278 |
7,1 |
2 |
АИР90L4 |
2,2 |
1500 |
5,1 |
380 |
68 |
|
63 |
ВО №7,1-О-А7,1/279 |
7,1 |
3 |
АИР90L4 |
2,2 |
1500 |
5,1 |
380 |
68 |
|
64 |
ВО №7,1-О-А7,1/280 |
7,1 |
4 |
АИР100S4 |
3 |
1500 |
6,8 |
380 |
75 |
|
65 |
ВО №7,1-О-А7,1/281 |
7,1 |
5 |
АИР100L4 |
4 |
1500 |
8,8 |
380 |
92 |
|
66 |
ВО №7,1-О-А7,1/282 |
7,1 |
6 |
АИР112М4 |
5,5 |
1500 |
11,7 |
380 |
101 |

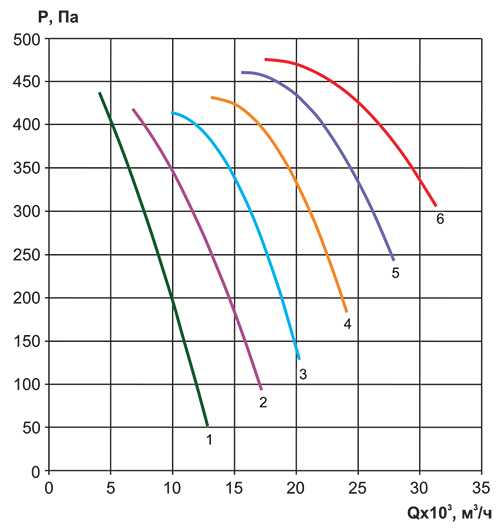

Аэродинамические характеристики осевых вентиляторов серии ВО №7,1 серии 3
Акустические характеристики осевых вентиляторов серии ВО №7,1 серии 3
|
Модель |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ВО №7,1-О-А7,1/277 |
80 |
85 |
90 |
90 |
88 |
84 |
81 |
76 |
95 |
|
ВО №7,1-О-А7,1/278 |
83 |
84 |
86 |
87 |
86 |
84 |
83 |
79 |
94 |
|
ВО №7,1-О-А7,1/279 |
85 |
83 |
82 |
83 |
83 |
82 |
83 |
79 |
92 |
|
ВО №7,1-О-А7,1/280 |
84 |
83 |
82 |
82 |
82 |
81 |
82 |
78 |
91 |
|
ВО №7,1-О-А7,1/281 |
87 |
84 |
83 |
82 |
83 |
83 |
83 |
79 |
92 |
|
ВО №7,1-О-А7,1/282 |
87 |
83 |
83 |
82 |
82 |
82 |
82 |
78 |
92 |
Электрическая схема подключения осевых вентиляторов серии ВО №7,1 в сеть 380 В
