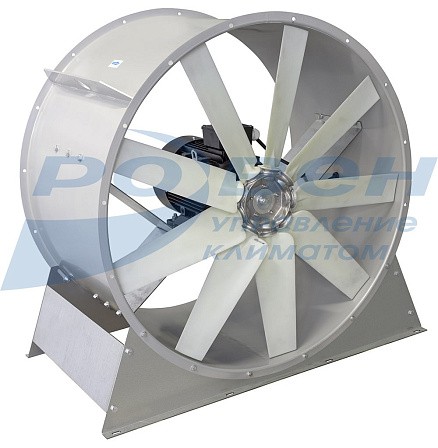

Вентилятор ВО №7,1-О-А7,1/285-0,75/1000/380
- Диаметры рабочих колес вентиляторов: 4,0; 4,5; 5,0; 5,6; 6,3; 7,1; 8,0; 9,0; 10,0; 11,2; 12,5
- Диапазон расхода воздуха от 1 000 до 140 000 м3/ч
- Диапазон давлений от 10 до 2200 Па
- Материал корпуса - оцинкованная сталь (№ 4,0-8,0), углеродистая сталь с лакокрасочным покрытием (№ 9,0-12,5)
- Материал лопаток рабочего колеса - композитные материалы
- Вращение рабочего колеса - правое/левое
Габаритные и присоединительные размеры вентиляторов ВО №7,1 серии 3 (мм)
|
Модель |
А |
D1 |
D2 |
d |
V |
H |
h |
K |
M |
m |
n |
Модель гибкой вставки |
|
ВО №7,1 |
880 |
710 |
739 |
11 |
890 |
805 |
420 |
10,5 |
10,5 |
16 |
16 |
ВГ-ВО-7,1-D710/739 |
|
Типоразмер двигателя |
L* |
P* |
|
АИР 63, АИР 71, АИР80 |
420 |
447 |
|
АИР90, АИР100 |
510 |
537 |
|
АИР112 |
585 |
612 |
|
АИР132 |
660 |
687 |
|
АИР160 |
800 |
827 |
|
АИР180 |
890 |
917 |
|
АИР200, АИР225 |
950 |
977 |
|
АИР250 |
1050 |
1077 |
Технические характеристики осевых вентиляторов серии ВО №7,1 серии 3
|
№ п/п |
Модель |
Номер вентилятора |
№ кривой |
Тип электродвигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Напряжение, В |
Масса, кг |
|
67 |
ВО №7,1-О-А7,1/283 |
7,1 |
1 |
АИР71А6 |
0,37 |
1000 |
1,3 |
380 |
49 |
|
68 |
ВО №7,1-О-А7,1/284 |
7,1 |
2 |
АИР71В6 |
0,55 |
1000 |
1,79 |
380 |
51 |
|
69 |
ВО №7,1-О-А7,1/285 |
7,1 |
3 |
АИР80А6 |
0,75 |
1000 |
2,3 |
380 |
61 |
|
70 |
ВО №7,1-О-А7,1/286 |
7,1 |
4 |
АИР80В6 |
1,1 |
1000 |
3,2 |
380 |
62 |
|
71 |
ВО №7,1-О-А7,1/287 |
7,1 |
5 |
АИР90L6 |
1,5 |
1000 |
4 |
380 |
69 |
|
72 |
ВО №7,1-О-А7,1/288 |
7,1 |
6 |
АИР90L6 |
1,5 |
1000 |
4 |
380 |
69 |
Аэродинамические характеристики осевых вентиляторов серии ВО №7,1 серии 3
Акустические характеристики осевых вентиляторов серии ВО №7,1 серии 3
|
Модель |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ВО №7,1-О-А7,1/283 |
71 |
76 |
80 |
81 |
79 |
75 |
72 |
67 |
86 |
|
ВО №7,1-О-А7,1/284 |
73 |
75 |
76 |
78 |
77 |
75 |
74 |
70 |
84 |
|
ВО №7,1-О-А7,1/285 |
75 |
74 |
73 |
74 |
74 |
72 |
74 |
69 |
82 |
|
ВО №7,1-О-А7,1/286 |
75 |
74 |
73 |
73 |
73 |
72 |
73 |
69 |
82 |
|
ВО №7,1-О-А7,1/287 |
78 |
75 |
73 |
73 |
73 |
73 |
73 |
70 |
83 |
|
ВО №7,1-О-А7,1/288 |
78 |
74 |
73 |
73 |
73 |
73 |
73 |
68 |
83 |
Электрическая схема подключения осевых вентиляторов серии ВО №7,1 в сеть 380 В
