Вентилятор ВО №8,0-О-А8,0/290-7,5/3000/380
- Диаметры рабочих колес вентиляторов: 4,0; 4,5; 5,0; 5,6; 6,3; 7,1; 8,0; 9,0; 10,0; 11,2
- Диапазон расхода воздуха от 1 000 до 75 000 м3/ч
- Диапазон давлений от 30 до 1100 Па
- Материал корпуса - оцинкованная сталь (№ 4,0-8,0), углеродистая сталь с лакокрасочным покрытием (№ 9,0-11,2)
- Материал лопаток рабочего колеса - композитные материалы
- Вращение рабочего колеса - правое/левое

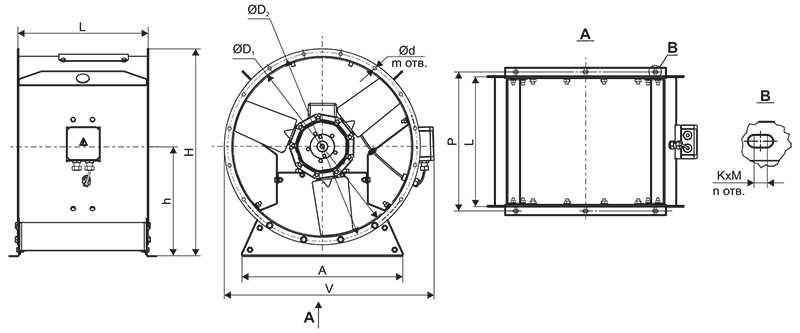

Габаритные и присоединительные размеры вентиляторов ВО №8,0 серии 1 (мм)
|
Модель |
А |
D1 |
D2 |
d |
V |
H |
h |
K |
M |
m |
n |
Модель гибкой вставки |
|
ВО №8,0 |
880 |
800 |
829 |
11 |
980 |
901 |
471 |
10,5 |
10,5 |
16 |
16 |
ВГ-ВО-8,0-D800/829 |
|
Типоразмер двигателя |
L* |
P* |
|
АИР 63, АИР 71, АИР80 |
420 |
447 |
|
АИР90, АИР100 |
510 |
537 |
|
АИР112 |
585 |
612 |
|
АИР132 |
660 |
687 |
|
АИР160 |
800 |
827 |
|
АИР180 |
890 |
917 |
|
АИР200, АИР225 |
950 |
977 |
|
АИР250 |
1050 |
1077 |
* Размеры L и P зависят от установленного двигателя.
Технические характеристики осевых вентиляторов серии ВО №8,0 серии 1
|
№ п/п |
Модель |
Номер вентилятора |
№ кривой |
Тип электродвигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Напряжение, В |
Масса, кг |
|
91 |
ВО №8,0-О-А8,0/289 |
8,0 |
1 |
АИР100L2 |
5,5 |
3000 |
11,1 |
380 |
88 |
|
92 |
ВО №8,0-О-А8,0/290 |
8,0 |
2 |
АИР112М2 |
7,5 |
3000 |
14,9 |
380 |
118 |
|
93 |
ВО №8,0-О-А8,0/291 |
8,0 |
3 |
АИР132М2 |
11 |
3000 |
21,2 |
380 |
145 |
|
94 |
ВО №8,0-О-А8,0/292 |
8,0 |
4 |
АИР160S2 |
15 |
3000 |
28,6 |
380 |
225 |

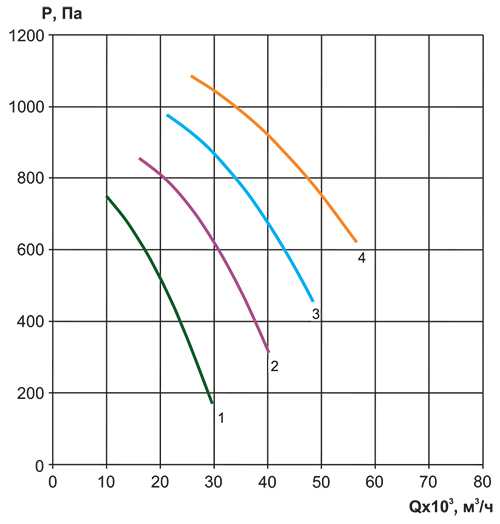

Аэродинамические характеристики осевых вентиляторов серии ВО №8,0 серии 1
Акустические характеристики осевых вентиляторов серии ВО №8,0 серии 1
|
Модель |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ВО №8,0-О-А8,0/289 |
99 |
105 |
112 |
113 |
107 |
103 |
101 |
98 |
117 |
|
ВО №8,0-О-А8,0/290 |
100 |
98 |
102 |
102 |
101 |
99 |
98 |
95 |
109 |
|
ВО №8,0-О-А8,0/291 |
101 |
95 |
96 |
95 |
95 |
95 |
96 |
93 |
105 |
|
ВО №8,0-О-А8,0/292 |
101 |
96 |
96 |
96 |
96 |
98 |
97 |
94 |
106 |

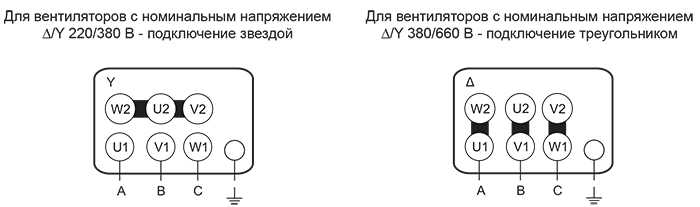

Электрическая схема подключения осевых вентиляторов серии ВО №8,0 в сеть 380 В
