Вентилятор ВО №9,0-О-А9,0/370-2,2/1000/380
- Диаметры рабочих колес вентиляторов: 4,0; 4,5; 5,0; 5,6; 6,3; 7,1; 8,0; 9,0; 10,0; 11,2
- Диапазон расхода воздуха от 1 000 до 95 000 м3/ч
- Диапазон давлений от 10 до 1800 Па
- Материал корпуса - оцинкованная сталь (№ 4,0-8,0), углеродистая сталь с лакокрасочным покрытием (№ 9,0-11,2
- Материал лопаток рабочего колеса - композитные материалы
- Вращение рабочего колеса - правое/левое
Габаритные и присоединительные размеры вентиляторов ВО №9,0 серии 2 (мм)
|
Модель |
А |
D1 |
D2 |
d |
V |
H |
h |
K |
M |
m |
n |
Модель гибкой вставки |
|
ВО №9,0 |
1020 |
900 |
938 |
11 |
1080 |
1005 |
515 |
10,5 |
10,5 |
16 |
16 |
ВГ-ВО-9,0-D900/938 |
|
Типоразмер двигателя |
L* |
P* |
|
АИР 63, АИР 71, АИР80 |
420 |
447 |
|
АИР90, АИР100 |
510 |
537 |
|
АИР112 |
585 |
612 |
|
АИР132 |
660 |
687 |
|
АИР160 |
800 |
827 |
|
АИР180 |
890 |
917 |
|
АИР200, АИР225 |
950 |
977 |
|
АИР250 |
1050 |
1077 |
Технические характеристики осевых вентиляторов серии ВО №9,0 серии 2
|
№ п/п |
Модель |
Номер вентилятора |
№ кривой |
Тип электродвигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Напряжение, В |
Масса, кг |
|
100 |
ВО №9,0-О-А9,0/367 |
9,0 |
1 |
АИР80А6 |
0,75 |
1000 |
2,3 |
380 |
76 |
|
101 |
ВО №9,0-О-А9,0/368 |
9,0 |
2 |
АИР80В6 |
1,1 |
1000 |
3,2 |
380 |
78 |
|
102 |
ВО №9,0-О-А9,0/369 |
9,0 |
3 |
АИР100L6 |
2,2 |
1000 |
5,6 |
380 |
107 |
|
103 |
ВО №9,0-О-А9,0/370 |
9,0 |
4 |
АИР100L6 |
2,2 |
1000 |
5,6 |
380 |
108 |
|
104 |
ВО №9,0-О-А9,0/371 |
9,0 |
5 |
АИР112МА6 |
3 |
1000 |
7,4 |
380 |
116 |
|
105 |
ВО №9,0-О-А9,0/372 |
9,0 |
6 |
АИР112МВ6 |
4 |
1000 |
9,75 |
380 |
131 |

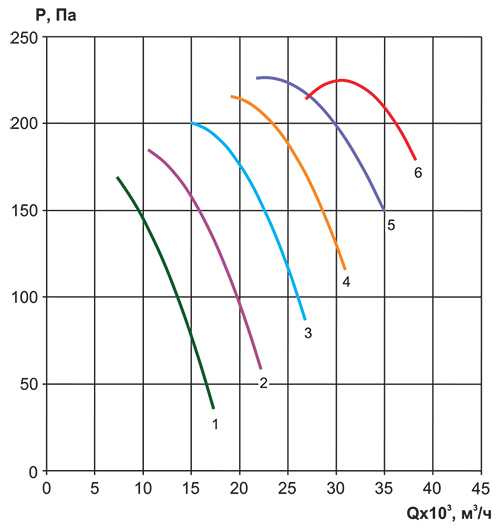

Аэродинамические характеристики осевых вентиляторов серии ВО №9,0 серии 2
Акустические характеристики осевых вентиляторов серии ВО №9,0 серии 2
|
Модель |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ВО №9,0-О-А9,0/367 |
76 |
81 |
83 |
85 |
84 |
78 |
77 |
71 |
90 |
|
ВО №9,0-О-А9,0/368 |
80 |
78 |
76 |
77 |
78 |
76 |
76 |
69 |
86 |
|
ВО №9,0-О-А9,0/369 |
84 |
81 |
79 |
78 |
78 |
76 |
76 |
68 |
88 |
|
ВО №9,0-О-А9,0/370 |
83 |
80 |
78 |
75 |
75 |
74 |
75 |
66 |
87 |
|
ВО №9,0-О-А9,0/371 |
84 |
81 |
79 |
77 |
77 |
75 |
75 |
68 |
88 |
|
ВО №9,0-О-А9,0/372 |
86 |
83 |
81 |
77 |
77 |
77 |
76 |
69 |
90 |
Электрическая схема подключения осевых вентиляторов серии ВО №9,0 в сеть 380В
