Вентилятор ВО №9,0-О-А9,0/379-4,0/1500/380
- Диаметры рабочих колес вентиляторов: 4,0; 4,5; 5,0; 5,6; 6,3; 7,1; 8,0; 9,0; 10,0; 11,2; 12,5
- Диапазон расхода воздуха от 1 000 до 140 000 м3/ч
- Диапазон давлений от 10 до 2200 Па
- Материал корпуса - оцинкованная сталь (№ 4,0-8,0), углеродистая сталь с лакокрасочным покрытием (№ 9,0-12,5)
- Материал лопаток рабочего колеса - композитные материалы
- Вращение рабочего колеса - правое/левое
Габаритные и присоединительные размеры вентиляторов ВО №9,0 серии 3 (мм)
|
Модель |
А |
D1 |
D2 |
d |
V |
H |
h |
K |
M |
m |
n |
Модель гибкой вставки |
|
ВО №9,0 |
1020 |
900 |
938 |
11 |
1080 |
1005 |
515 |
10,5 |
10,5 |
16 |
16 |
ВГ-ВО-9,0-D900/938 |
|
Типоразмер двигателя |
L* |
P* |
|
АИР 63, АИР 71, АИР80 |
420 |
447 |
|
АИР90, АИР100 |
510 |
537 |
|
АИР112 |
585 |
612 |
|
АИР132 |
660 |
687 |
|
АИР160 |
800 |
827 |
|
АИР180 |
890 |
917 |
|
АИР200, АИР225 |
950 |
977 |
|
АИР250 |
1050 |
1077 |
Технические характеристики осевых вентиляторов серии ВО №9,0 серии 3
|
№ п/п |
Модель |
Номер вентилятора |
№ кривой |
Тип электродвигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Напряжение, В |
Масса, кг |
|
87 |
ВО №9,0-О-А9,0/379 |
9,0 |
1 |
АИР100L4 |
4 |
1500 |
8,8 |
380 |
112 |
|
88 |
ВО №9,0-О-А9,0/380 |
9,0 |
2 |
АИР112М4 |
5,5 |
1500 |
11,7 |
380 |
122 |
|
89 |
ВО №9,0-О-А9,0/381 |
9,0 |
3 |
АИР132S4 |
7,5 |
1500 |
15,6 |
380 |
149 |
|
90 |
ВО №9,0-О-А9,0/382 |
9,0 |
4 |
АИР132М4 |
11 |
1500 |
22,5 |
380 |
158 |
|
91 |
ВО №9,0-О-А9,0/383 |
9,0 |
5 |
АИР160S4 |
15 |
1500 |
30 |
380 |
260 |
|
92 |
ВО №9,0-О-А9,0/384 |
9,0 |
6 |
АИР160S4 |
15 |
1500 |
30 |
380 |
228 |

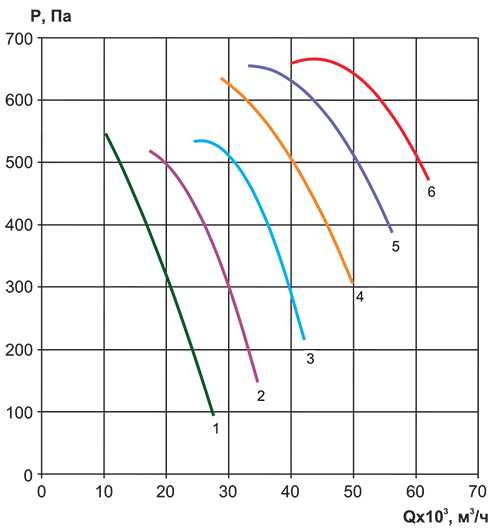

Аэродинамические характеристики осевых вентиляторов серии ВО №9,0 серии 3
Акустические характеристики осевых вентиляторов серии ВО №9,0 серии 3
|
Модель |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ВО №9,0-О-А9,0/379 |
85 |
93 |
94 |
96 |
95 |
89 |
87 |
80 |
101 |
|
ВО №9,0-О-А9,0/380 |
89 |
91 |
89 |
92 |
92 |
89 |
88 |
80 |
99 |
|
ВО №9,0-О-А9,0/381 |
92 |
92 |
90 |
90 |
90 |
88 |
86 |
78 |
99 |
|
ВО №9,0-О-А9,0/382 |
93 |
90 |
88 |
87 |
88 |
88 |
85 |
78 |
98 |
|
ВО №9,0-О-А9,0/383 |
95 |
92 |
90 |
88 |
88 |
86 |
85 |
78 |
99 |
|
ВО №9,0-О-А9,0/384 |
95 |
92 |
90 |
89 |
88 |
88 |
87 |
79 |
99 |
Электрическая схема подключения осевых вентиляторов серии ВО №9,0 в сеть 380 В
