Клапаны с подогревом типа ВКп

Воздушные алюминиевые клапаны предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования.
СДЕЛАНО В РОВЕН
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить

Воздушные алюминиевые клапаны с подогревом ВКп предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования, а также для герметизации внутреннего объёма вентиляционных сетей, рабочее давление которых не превышает 1000 Па.

Температура перемещаемой среды: от - 30 °С до + 45 °С. Климатические условия и категория размещения клапанов по ГОСТ 15150 – У3.

Основные элементы клапанов выполнены из алюминиевого профиля, что значительно снижает массу изделия при достаточно больших рабочих сечениях клапана. Профильные резиновые уплотнители, закрепляемые в местах сопряжения ламелей, существенно повышают коэффициент герметичности в данном узле. Высокая вариативность в выборе исполнительных механизмов клапана даёт возможность широкого выбора в плавности и точности регулирования расхода воздуха.

Воздушные клапаны ВКп состоят из корпуса, поворотных ламелей, профильных резиновых морозоустойчивых уплотнителей (закрепляемых в местах соприкосновения ламелей), опорных пластин, шестерен, привода (поставляется отдельно) и нагревательных элементов.

В пазах профиля ВКп размещаются пластмассовые втулки, выполняющие роль подшипников и опор для шестерен и осей ламелей. К втулкам крепятся пластмассовые шестерни, осуществляющие кинематическую связь между ламелями.

Приводная ось клапанов ВКп имеет круглое сечение Ø12 мм.

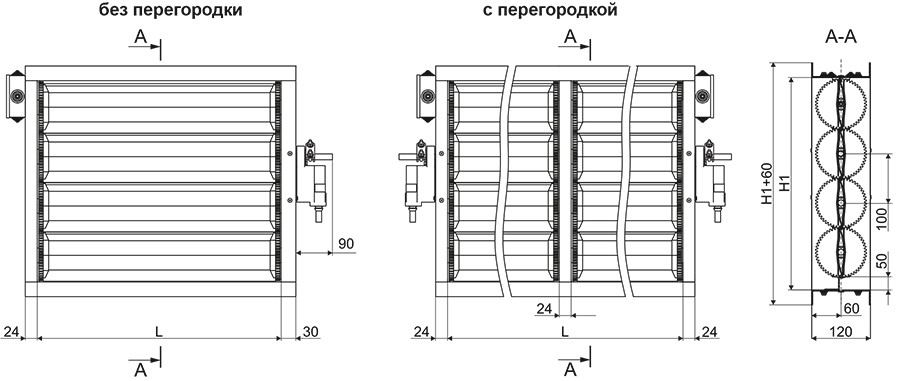

Габаритные и присоединительные размеры клапанов типа ВКп (мм)

ВК, ВКп чертеж.jpg

* С целью обеспечения герметичности клапанов ВКп с высотой H не кратной 100 мм зазор внизу изделия закрывается оцинкованным уголком.
** при высоте клапана H=1000-1200 устанавливается 1 стягивающая шпилька M8 длиной L+50, при высоте H=1201-1500 устанавливаются 2 шпильки, при высоте H>1500 – 3 шпильки.
*** Вылет оси: 160 мм - под электропривод.
**** Размер площадки под электропривод 118х85 мм.
***** Количество осей по умолчанию – 1 шт, а дополнительные оси устанавливаются по запросу, под необходимое количество приводов.

Зависимость фактической высоты (H1) от номинальной (H) клапанов типа ВКп (мм)

Н

H1

Н

H1

Н

H1

Н

H1

Н

H1

100

109,2

500

514

900

918,8

1300

1323,6

1700

1728,4

150

160

550

560

950

960

1350

1360

1750

1760

200

210,4

600

615,2

1000

1020

1400

1424,8

1800

1829,6

250

260

650

660

1050

1060

1450

1460

1850

1860

300

311,6

700

716,4

1100

1121,2

1500

1526

1900

1930,8

350

360

750

760

1150

1160

1550

1560

1950

1960

400

412,8

800

817,6

1200

1222,4

1600

1627,2

2000

2032

450

460

850

860

1250

1260

1650

1660

Минимальные и максимальные размеры клапанов

Клапан

Наличие перегородки

без перегородки

с перегородкой

min

max

min

max

ВКп

H

200

2000

200

2000

L

200

1400

1450

2900

Возможно изготовление клапанов любых размеров с шагом 50 мм. Ограничение по минимальным и максимальным размерам согласно таблице выше.

Клапаны ВКп изготавливаются с перегородкой при длине (L) свыше 1450 мм. При конструкции клапанов с перегородкой необходима установка двух приводов.
По отдельному запросу рассматривается возможность изготовления клапанов с двумя приводами без перегородки.
По отдельному запросу рассматривается возможность поставки привода или клапан вместе с приводом.

С информацией об электроприводах (модели RWE.., RWF...) можно ознакомиться в разделе «Электроприводы».

Мощности тэнов, установленых на клапанах ВКп, кВт

Мощности ТЭНов ВКп 1.jpg

Мощности ТЭНов ВКп 2.jpg

Аэродинамические характеристики


Электрическая схема подключения нагревательных элементов клапана ВКп


МАРКИРОВКА:

Воздушный клапан ВКп-600*350-ЭП
           где:    ВК – тип воздушного клапана;
                     600*350 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
                     ЭП – исполнение клапана с площадкой под электропривод.

Воздушный клапан ВКп-600*350(Р-Iк/220)
         где:    ВКп – тип воздушного клапана с подогревом;
                   600*350 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
                   350(Р-Iк/220):
                          50 – сторона расположения привода;
                          Р - тип привода (Р - электрический реверсивный привод;
                                  М - электромеханический привод с возвратной пружиной;
                         Iк – обозначение производителя привода (Iк – Allfa/Nenutec/Lufberg, IIк – Siemens);
                         220 – напряжение питания привода, В.

Не представленные в наличии модели доступны к поставке под заказ
