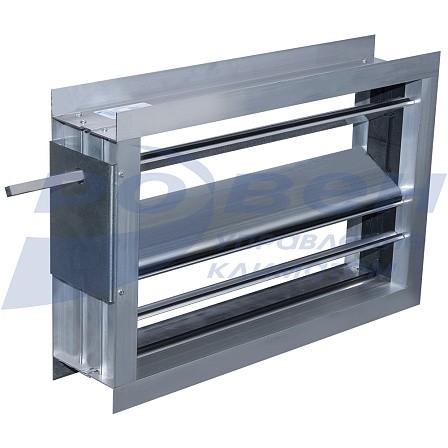

Воздушный клапан ВКм с площадкой под электропривод

Воздушные алюминиевые клапаны предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования.

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Воздушные алюминиевые клапаны ВКм предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования, а также для герметизации внутреннего объёма вентиляционных сетей, рабочее давление которых не превышает 1000 Па.

Температура перемещаемой среды: от - 30 °С до + 45 °С. Климатические условия и категория размещения клапанов по ГОСТ 15150 – У3.

Основные элементы клапанов выполнены из алюминиевого профиля, что значительно снижает массу изделия при достаточно больших рабочих сечениях клапана. Профильные резиновые уплотнители, закрепляемые в местах сопряжения ламелей, существенно повышают коэффициент герметичности в данном узле. Высокая вариативность в выборе исполнительных механизмов клапана даёт возможность широкого выбора в плавности и точности регулирования расхода воздуха.

Воздушные клапаны ВКм состоят из:

- корпуса, изготовленного из усиленного алюминиевого профиля, увеличивающего жесткость конструкции;
- поворотных ламелей, изготовленных из усиленного профиля;
- трех видов профильных резиновых морозоустойчивых уплотнений (закрепляемых в местах соприкосновения ламелей),что обеспечивает повышенную герметичность клапана в закрытом состоянии;
- опорных пластин;
- шестерен, размещаемых во внутренней полости профиля, что повышает герметичность конструкции;
- привода (поставляется отдельно).

Приводная ось клапана ВКм представляет собой стальной профиль квадратного сечения.

Габаритные и присоединительные размеры воздушных клапанов типа ВКм (мм)

ВКм чертеж.jpg

* С целью обеспечения герметичности клапанов ВКм с высотой H кратной 50 мм зазор внизу изделия закрывается удлиненной ламелью (150 мм).
** Вылет оси: 180 мм - под электропривод.
*** При высоте клапана H=1000-1200 устанавливается 1 стягивающая шпилька M8 длиной L+80, при высоте H=1201-1500 устанавливаются 2 шпильки, при высоте H>1500 – 3 шпильки.
**** Размер площадки под электропривод 123х85 мм.
***** Количество осей по умолчанию – 1 шт, а дополнительные оси устанавливаются по запросу, под необходимое количество приводов.

Зависимость фактической высоты (H1) от номинальной (H) клапанов типа ВКм (мм)

Н	H1	Н	H1	Н	H1	Н	H1	Н	H1
100	111,7	500	510,5	900	909,3	1300	1308,1	1700	1706,9
150	161,2	550	560	950	958,8	1350	1357,6	1750	1756,4
200	211,4	600	610,2	1000	1009	1400	1407,8	1800	1806,6
250	260,9	650	659,7	1050	1058,5	1450	1457,3	1850	1856,1
300	311,1	700	709,9	1100	1108,7	1500	1507,5	1900	1906,3
350	360,6	750	759,4	1150	1158,2	1550	1557	1950	1955,8
400	410,8	800	809,6	1200	1208,4	1600	1607,2	2000	2006
450	460,3	850	859,1	1250	1257,9	1650	1656,7

Минимальные и максимальные размеры клапанов

Клапан	Наличие перегородки	без перегородки		с перегородкой
Клапан	Наличие перегородки	min	max	min	max
ВКм	H	100	1800	100	1800
ВКм	L	100	1150	1200	1950

Возможно изготовление клапанов любых размеров с шагом 50 мм. Ограничение по минимальным и максимальным размерам согласно таблице выше.

Клапаны ВКм изготавливаются с перегородкой при длине (L) свыше 1200 мм. При конструкции клапанов с перегородкой необходима установка двух приводов.
По отдельному запросу рассматривается возможность изготовления клапанов с двумя приводами без перегородки.
По отдельному запросу рассматривается возможность поставки привода или клапан вместе с приводом.

С информацией об электроприводах (модели RWE.., RWF...) можно ознакомиться в разделе «Электроприводы».

Аэродинамические характеристики

МАРКИРОВКА:

Воздушный клапан ВКм-500*250-ЭП
где: ВКм – тип воздушного клапана с внутренним расположением шестерен;
500*250 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
ЭП – исполнение клапана с площадкой под электропривод.
