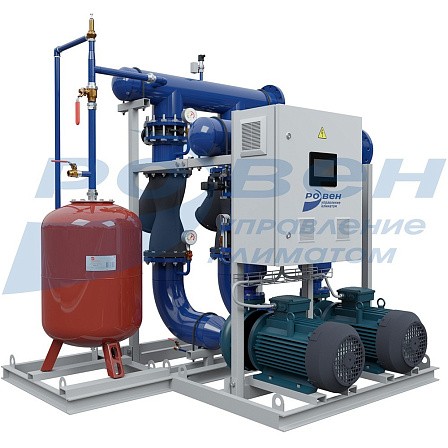

Гидромодуль серии РОВЕН-HSR

23 стандартных типоразмера
100% испытания изготовленных гидромодулей
Простота монтажа
Модульная система компоновки
Гибкая конфигурация
Оптимальный модельный ряд
Низкое энергопотребление
Мультичастотное регулирование насосов
Расход жидкости от 1 до 250 м3/ч
Напор от 50 до 630 кПа
Температура эксплуатации от 0 (-40°С опционально) до +55°С
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Преимущества гидромодулей серии РОВЕН-HSR:

  • Высокая энергоэффективность - каждый гидромодуль РОВЕН серии HSR комплектуется высокоэффективными насосами, имеющими класс не ниже IE2.
  • Компактные размеры и простота эксплуатации - оптимизированная конструкция готового изделия позволяет гибко подойти к вопросу размещения оборудования в отведенном помещении.
  • Для подсоединения достаточно подвести трубопроводы.
  • Надежная конструкция - каждое изделие проходит тщательный контроль качества и проверку под давлением на испытательном участке производства.

В системах «чиллер-фанкойл», «чиллер-вентиляционная установка» циркуляция теплоносителя между чиллером и локальными теплообменниками осуществляется при помощи насосной станции (гидромодуля). Гидромодуль представляет собой модульную насосную станцию, которая обеспечивает циркуляцию требуемого количества холодо- либо теплоносителя в замкнутом контуре к потребителям. В качестве теплоносителя применяется либо вода, либо растворы гликоля с концентрацией до 50%.

Гидромодули серии HSR могут применяться для совместной работы с чиллерами РОВЕН серии ARC, WRC или аналогичными и поставляются как готовое заводское изделие.

Все гидромодули оснащены щитом управления с мультичастотным регулированием каждого насоса, а также контроллером с выносной сенсорной панелью для отображения режимов работы. Питание подается на гидромодуль, а от холодильной машины подается сигнал на включение.

Стандартный модельный ряд гидромодулей серии HSR включает в себя 23 типоразмера.

Конструкция гидромодулей предусматривает конфигурацию, в которую входят центробежные насосы с различными гидравлическими характеристиками, аккумулирующие и расширительные баки необходимого объема, шумо-теплоизолированные корпуса уличного исполнения, а также другие опции для совместной работы с холодильными машинами.

Гидромодули РОВЕН серии HSR предусматривают установку от одного до четырех центробежных насосов установленной электрической мощностью от 0,55 до 150,0 кВт. Стандартный принцип работы насосов: «1 рабочий + 1 резервный».

Требуемая модель гидромодуля, а также тип исполнения, подбирается в соответствии с указанным расходом и напором в сети по требованиям заказчика. По умолчанию гидромодули РОВЕН серии HSR предназначены для установки в помещении и имеют степень защиты IP54. Возможно изготовление гидромодуля РОВЕН серии HSR в уличном исполнении со степенью защиты IP64.

Все гидромодули РОВЕН серии HSR стандартно комплектуются шкафом управления с мультичастотным регулированием, который наряду с системой управления чиллера обеспечивает бесперебойную работу всей системы, а также ее отключение при срабатывании аварийной сигнализации в случае нехватки теплоносителя или перепадов давления в сети.

Весь модельный ряд гидромодулей РОВЕН серии HSR сертифицирован в соответствии с евразийскими стандартами EAC.

Файлы
Гидромодули серии РОВЕН-HSR.pdf

Компоненты гидромодуля серии РОВЕН-HSR

Компоненты гидромодуля серии РОВЕН-HSR.jpg

1. Шкаф управления
2. Контроллер
3. Элементы охлаждения шкафа управления
3. Сбросной шаровой кран
4. Основной циркуляционный насос
5. Резервный циркуляционный насос
6. Бак расширительный
7. Манометр
8. Фильтр
9. Шаровой кран
10. Клапан предохранительный
11. Преобразователь давления
12. Входное присоединение
13. Отсекающей запорный элемент
14. Выходное присоединение
15. Силовая модульная рама
16. Обратный клапан
17. Сбросной шаровой кран

Габаритные размеры гидромодуля серии РОВЕН-HSR

Габаритные размеры гидромодуля серии РОВЕН-HSR.jpg

Модель

L, мм

С, мм

H, мм

Присоединение  DN1, DN2

Масса, кг

HSR 2 3,5-14-f

1500

1400

1700

40

123

HSR 2 5,4-16-f

1500

1400

1700

40

117

HSR 2 16-14,5-f

1530

1400

1700

65

255

HSR 2 16-18-f

1700

1600

1900

65

255

HSR 2 30-18-f

2500

1500

1700

80

335

HSR 2 24-14-f

2500

1500

1700

80

450

HSR 2 30-20-f

2500

1500

1700

80

450

HSR 2 50-22-f

1610

1540

1760

125

557

HSR 2 50-27-f

1610

1540

1760

125

577

HSR 2 50-17-f

1610

1540

1760

125

577

HSR 2 80-19-f

1610

1540

1760

125

577

HSR 2 50-24-f

1750

1460

1890

150

786

HSR 2 80-29-f

2100

1700

2100

150

829

HSR 2 80-24-f

2100

1700

2100

150

829

HSR 2 80-41-f

2200

1750

2100

150

829

HSR 2 80-34-f

2100

1700

2100

150

1099

HSR 2 150-20-f

2500

2100

2200

200

1208

HSR 2 150-27-f

2500

2100

2200

200

1348

HSR 2 150-32-f

2500

2100

2200

200

1651

HSR 2 150-38-f

2500

2100

2200

250

2119

HSR 2 200-24-f

2500

2100

2200

200

1410

HSR 2 200-38-f

2500

2100

2200

250

1837

HSR 2 200-48-f

2500

2100

2200

250

2119

Технические характеристики гидромодулей серии РОВЕН-HSR

Модель

Диапазон расхода, м3

Диапазон напора, м.в.ст

Количество насосов, шт

Ном. мощность насоса, кВт

Параметры электропитания В/Гц/ф

Ном. ток

насоса (Iном), А

Масса, кг

HSR 2 3,5-14-f

1-8,5

5-18

1 рабочий/
1 резервный

0.55

400В/50/3+N+PE

1,4

123

HSR 2 5,4-16-f

1-8,5

12-33

0.75

1,77

117

HSR 2 16-14,5-f

3-29

13-27

2.2

4,31

255

HSR 2 16-18-f

3-23

15-28

2.2

4,73

255

HSR 2 30-18-f

10-58

15-38

5.5

10,92

335

HSR 2 24-14-f

5-40

12-32

3

6,2

450

HSR 2 30-20-f

10-60

15-44

5.5

10,92

450

HSR 2 50-22-f

10-90

10-40

7.5

14,53

557

HSR 2 50-27-f

10-90

10-40

7.5

14,53

577

HSR 2 50-17-f

10-90

12-27

5.5

10,92

577

HSR 2 80-19-f

15-135

5-40

11

21

577

HSR 2 50-24-f

10-90

10-40

7.5

14,53

786

HSR 2 80-29-f

15-135

15-47

15

28,8

829

HSR 2 80-24-f

15-135

15-47

15

28,8

829

HSR 2 80-41-f

15-135

20-84

22

40,7

829

HSR 2 80-34-f

15-135

20-55

15

28,8

1099

HSR 2 150-20-f

20-200

15-42

18.5

35,8

1208

HSR 2 150-27-f

20-200

20-48

22

42,4

1348

HSR 2 150-32-f

20-250

27-41

30

57,4

1651

HSR 2 150-38-f

20-200

25-55

30

57,4

2119

HSR 2 200-24-f

25-250

27-41

30

57,4

1410

HSR 2 200-38-f

25-250

35-63

45

85,4

1837

HSR 2 200-48-f

25-250

35-63

45

85,4

2119

Расходно-напорные характеристики насосов гидромодулей серии РОВЕН-HSR

Хар-ки насосов гидромодулей серии РОВЕН-HSR_1.jpg

Хар-ки насосов гидромодулей серии РОВЕН-HSR_2.jpg

Хар-ки насосов гидромодулей серии РОВЕН-HSR_3.jpg

Хар-ки насосов гидромодулей серии РОВЕН-HSR_4.jpg

Хар-ки насосов гидромодулей серии РОВЕН-HSR_5.jpg

Хар-ки насосов гидромодулей серии РОВЕН-HSR_6.jpg

Функциональная схема

Функциональная схема гидромодуля серии РОВЕН-HSR.jpg

Условия эксплуатации

Гидромодуль РОВЕН серии HSR предназначен для эксплуатации в системах кондиционирования воздуха, в сочетании с чиллером, отводящим тепло от системы благодаря стандартному номинальному тепловому перепаду (7°C...12°C).Средняя рабочая температура составляет около 10°С и рабочее давление варьируется в пределах 0,5...2,5 бар.

Гидромодуль РОВЕН серии HSR может функционировать в системах «тепловой насос» при относительно высоких температурах, вплоть до +55°С и максимальном давлении до 16 бар. В заводских условиях все гидромодули проходят испытания на герметичность давлением 20 бар. Если гидромодуль работает в районах с низкими зимними температурами, рекомендуется использовать смеси пропилен/этилен - гликоля, антифриз или нагреватели.

При возникновении рисков замерзания гидравлической системы рекомендуется опорожнить контур, для предотвращения замерзания теплоносителя (воды) в контуре холодоснабжения.

Защитные устройства

Гидромодуль РОВЕН серии HSR защищен от каких-либо нарушений функционирования благодаря установке двух устройств: дифференциального реле давления (стандартная комплектация) и предохранительного клапана.  При срабатывании дифференциального реле давления, отключаются насосы, предотвращая выход оборудования из строя.

В стандартной комплектации гидромодуль оснащен расширительным баком и предохранительным клапаном. В случае превышения максимального давления, предохранительный клапан, отрегулированный на 16 бар, открывается автоматически. Расширительный бак срабатывает в случае чрезмерного расширения жидкости в установке.

МАРКИРОВКА:

Гидромодуль РОВЕН-HSR 2 150-27-f
             где:    HSR – серия гидромодуля;
                       2 – количество насосов;
                      150 — расход теплоносителя, м3/ч;
                       27 — напор, в метрах водяного столба;
                       f – мультичастотное регулирование.

Рекомендуемые схемы компоновки

Схема подключения гидромодуля РОВЕН серии HSR (внутреннего размещения) к чиллеру с водяным охлаждением конденсатора РОВЕН серии WRC или аналогичного

Рекомендуемые схемы компоновки гидромодуля_1.jpg

Схема подключения гидромодуля РОВЕН серии HSR (внутреннего размещения) к чиллеру с воздушным охлаждением конденсатора (моноблок) РОВЕН серии ARC или аналогичного

Рекомендуемые схемы компоновки гидромодуля_2.jpg

Схема подключения гидромодуля РОВЕН серии HSR (внутреннего размещения) к чиллеру с воздушным охлаждением конденсатора (моноблок) РОВЕН серии ARC или аналогичного к приточно-вытяжной установке с водяным теплообменником

Рекомендуемые схемы компоновки гидромодуля_3.jpg

Не представленные в наличии модели доступны к поставке под заказ
