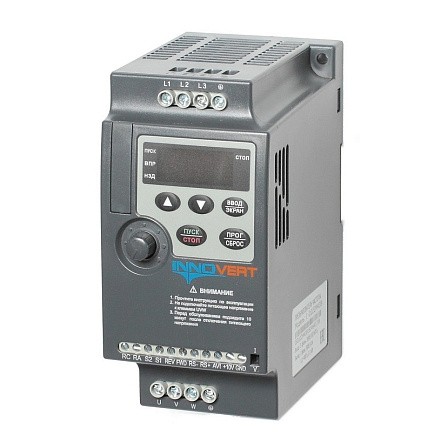

Преобразователь частоты INNOVERT серии IDD mini PLUS

Модель

Вход питания

Выходная мощность кВт

Выходной ток, А

Перегрузочная способность (60 с), А

Мощность подключаемых двигателей, кВт

Сечение проводов силовых кабелей,

мм²

IDD401M21E

1-фазный 220В,

50/60 Гц

0,4

5,0

7,5

0,18-0,37

1,5

IDD751M21E

0,75

7,0

10,5

0,37-0,75

2,5

IDD152M21E

1,5

11

16,5

0,37-1,5

2,5

IDD222M21E

2,2

16

24

0,55-2,2

4,0

Характеристика

Спецификация

Вход

Номинальное напряжение и частота

однофазное, 220В, 50/60 Гц

Допустимый диапазон напряжения

однофазное 220В: 170В~240В

Выход

Напряжение

однофазное, 220В, 0~220В

Частота

0,1 ~ 999,9 Гц

Режим работы

Преобразование напряжение-частота

Дисплей

Четырехразрядный экранный дисплей, светодиодная индикация; отображение настройки заданной частоты, выходной частоты, направления вращения выходного тока, напряжения шины постоянного тока, ошибки, сигнала обратной связи и др.

Внешняя клавиатура (опция)

Дублирование показаний встроенного дисплея и функций кнопок; для задания частоты Pb01=2

Характеристики управления

Диапазон выходной частоты

0,1 Гц~999,9 Гц

Точность установки задания частоты

Цифровая настройка: 0,1 Гц, аналоговая настройка: 0,1% максимальной выходной частоты

Точность индикации

выходной частоты

0,1 Гц

Кривая напряжение - частота

Задание точек изгиба кривой напряжение- частота для соответствия различным нагрузочным режимам.

Многофункциональные входы

4 многофункциональных входа, реализация таких функций, как: задание 15 предустановленных скоростей, работа по программе, функция электронного потенциометра (MOP), аварийный останов и другие функции.

Многофункциональный выход

Многофункциональный релейный выход, реализация таких функций, как индикация работы, счетчик, таймер, достижение нулевой скорости, работа по программе и авария.

Настройка времени

ускорения / замедления

4 варианта времен ускорения / замедления

может быть задано в диапазоне 0~999.9 сек.

Другие функции

ПИД-регулятор

Встроенный ПИД-регулятор

RS485

Протокол связи MODBUS (порт RS485)

Настройка частоты

Аналоговое задание 0~10В, 4~20мA, настройка с помощью потенциометра панели управления, с помощью цифровой связи RS485 и настройка с помощью

электронного потенциометра МОР (UP/DOWN)

PLC- режим

Управление скоростью вращения по управляющей программе, записанной в преобразователе.

Функции защиты

Защита от перегрузок

150% в течение 1 мин.

Защита от перенапряжений

Для защиты от импульсных перенапряжений сети устанавливается сетевой дроссель (опция).

Уровень срабатывания защиты от перенапряжения в звене постоянного тока может быть скорректирован пользователем

Защита от пониженного напряжения

Уровень срабатывания защиты может быть скорректирован пользователем

Другие типы защиты

Блокировка параметров от несанкционированной настройки

Окружающая среда

Окружающая температура

-10°C… + 40°C (без обледенения)

Влажность воздуха

Макс. 90% (без конденсата)

Абсолютная высота

Ниже 1000 м

Вибрация

<20 Гц: Макс. 1.0 g ;

20 – 50 Гц: Макс. 0.6 g

Конструкция

Охлаждение

Принудительное воздушное охлаждение

Класс защиты

IP 20

Установка

Место монтажа

Помещение, где монтируется преобразователь, должно быть свободно от пыли, влаги и грязи.
