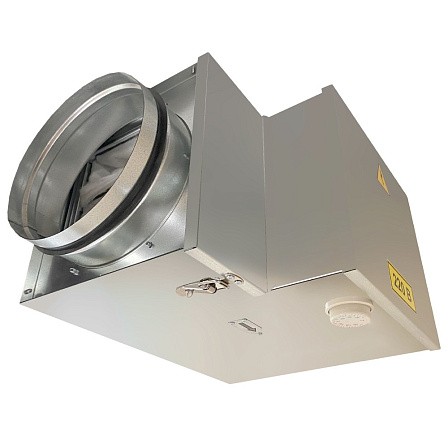

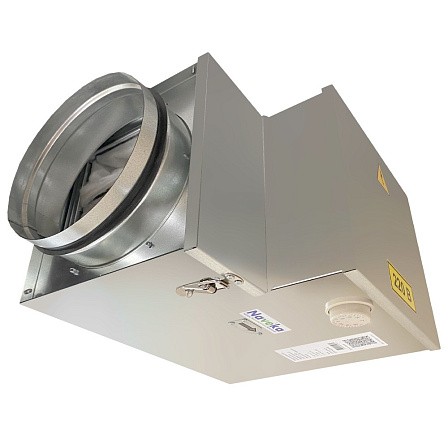

Воздухонагреватель электрический круглый предварительный E (PTC)

Описание товара
Характеристики моделей
Купить

Нагреватели применяются для предварительного нагрева воздуха перед такими устройствами как рекуператор или водяной нагреватель.
Корпус изготавливается из оцинкованного стального листа. В качестве нагревателей используются ТЭН на технологии PTC, который позволяет безопасно осуществлять нагрев приточного воздуха. В соединительной коробке имеются необходимые клеммы для электросоединений, с винтовыми клеммами. Степень защиты крышки IP40.
В корпусе установлен фильтр с классом очистки G4 для защиты от попадания загрязнений на нагревательные элементы.
В нагреватель интегрирован регулируемый термостат. Чувствительный термобаллон термостата отслеживает температуру входящего воздуха, и, если входящий воздух имеет температуру ниже установленного значения, то осуществляется подача питания на нагревательный элемент.

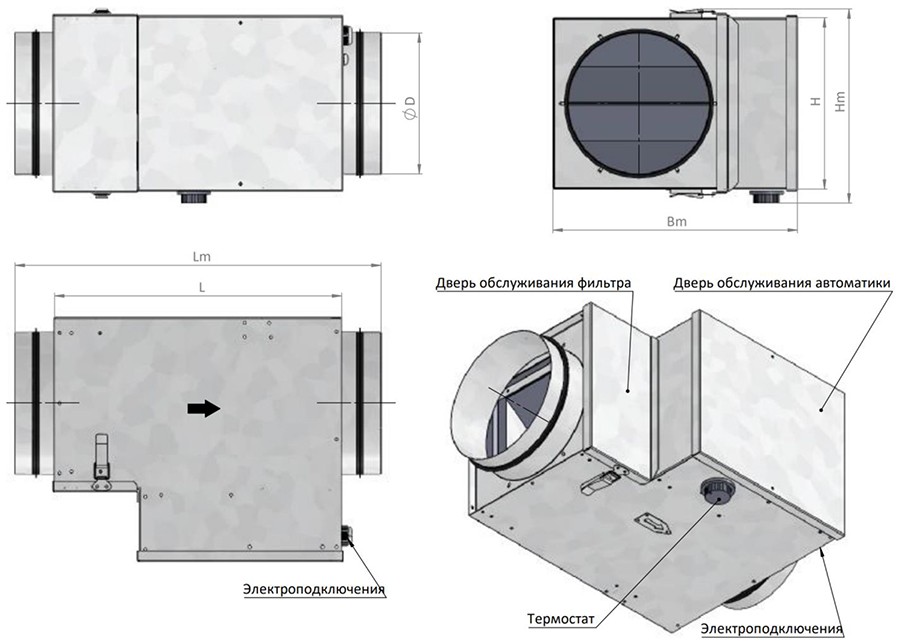

Габаритные и присоединительные размеры, мм

Электронагр круглый предварительный E (PTC) с термостатом_чертеж.jpg

Модель

D

H

L

Lm

Bm

Hm

E 0.4 ... 1.4 - 100

98

199

400

510

300

231

E 0.4 ... 1.9 - 125

123

199

400

510

300

231

E 0.7 ... 3.8 – 160

158

199

400

510

300

231

E 0.9 ... 3.8 – 200

198

239

400

510

341

271

E 1.9 ... 7.5 – 250

248

299

400

510

401

331

E 3.8 ... 11.3 – 315

313

354

400

510

455

386

Технические характеристики

Модель

Напряжение, В

Мощность электрическая,

кВт

Ток, А

Сечение (рекомендуемое)

Автомат (рекомендуемый)

Масса , кг

Схема подключения №

E0.4-100

1~220В

0,4

2,6

3х 1,5 мм2 (L,N,PE)

1P C 6A

6,2

1

E0.9-100

1~220В

0,9

5,3

3х 1,5 мм2 (L,N,PE)

1P C 6A

6,2

1

E1.4-100

1~220В

1,4

7,9

3х 1,5 мм2 (L,N,PE)

1P C10A

6,2

1

E0.4-125

1~220В

0,4

2,6

3х 1,5 мм2 (L,N,PE)

1P C 6A

6,3

1

E0.9-125

1~220В

0,9

5,3

3х 1,5 мм2 (L,N,PE)

1P C 6A

6,3

1

E1.4-125

1~220В

1,4

7,9

3х 1,5 мм2 (L,N,PE)

1P C10A

6,3

1

E1.9-125

1~220В

1,9

10,5

3х 2,5 мм2 (L,N,PE)

1P C16A

6,3

1

E0.7-160

1~220В

0,7

5,3

3х 1,5 мм2 (L,N,PE)

1P C 6A

6,3

1

E1.2-160

1~220В

1,2

7,9

3х 1,5 мм2 (L,N,PE)

1P C10A

6,3

1

E1.9-160

1~220В

1,9

10,5

3х 2,5 мм2 (L,N,PE)

1P C16A

6,3

1

E3.8-160

1~220В

3,8

21,0

3х 4 мм2 (L,N,PE)

1P C25A

6,5

1

E0.9-200

1~220В

0,9

5,3

3х 1,5 мм2 (L,N,PE)

1P C 6A

7,5

1

E2.5-200

1~220В

2,5

15,8

3х 2,5 мм2 (L,N,PE)

1P C16A

7,6

1

E3.8-200

1~220В

3,8

21,0

3х 4 мм2 (L,N,PE)

1P C25A

7,6

1

E1.9-250

1~220В

1,9

10,5

3х 2,5 мм2 (L,N,PE)

1P C16A

9,2

1

E3.8-250

1~220В

3,8

21,0

3х 4 мм2 (L,N,PE)

1P C25A

9,4

1

E5.5-250

3~380В

5,5

10,5

5х 2,5 мм2 (L1,L2,L3,N,PE)

3P C16A

9,8

2

E7.5-250

3~380В

7,5

15,8

5х 2,5 мм2 (L1,L2,L3,N,PE)

3P C16A

9,8

2

E3.8-315

1~220В

3,8

21,0

3х 4 мм2 (L,N,PE)

1P C25A

10,7

1

E5.6-315

3~380В

5,6

10,5

5х 2,5 мм2 (L1,L2,L3,N,PE)

3P C16A

11,1

2

E7.5-315

3~380В

7,5

15,8

5х 2,5 мм2 (L1,L2,L3,N,PE)

3P C16A

11,1

2

E9.2-315

3~380В

9,2

21,0

5х 4 мм2 (L1,L2,L3,N,PE)

3P C25A

11,5

2

E11.3-315

3~380В

11,3

21,0

5х 4 мм2 (L1,L2,L3,N,PE)

3P C25A

11,5

2

Электрические схемы подключения

Схема №1
Предварительный (РТС) с термостатом 220В

Электронагр предварительный E (PTC) с термостатом_сх1.jpg

Схема №2
Предварительный (РТС) с термостатом 380В

Электронагр предварительный E (PTC) с термостатом_сх2.jpg
