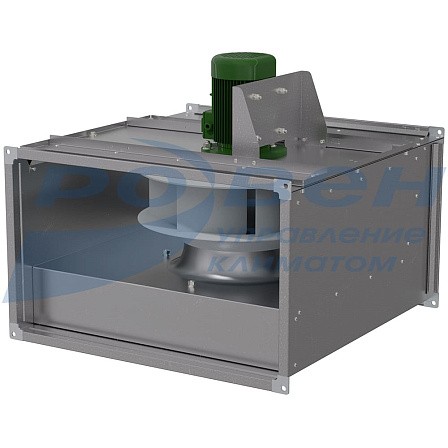

Вентилятор канальный прямоугольный взрывозащищенный VCN-Ex1

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Описание

Вентиляторы канальные прямоугольные VCN-Ex1 предназначены для применения в потенциально взрывоопасной газовой среде категорий IIА, IIВ, IIС (кроме взрывоопасных смесей с воздухом: коксового газа категории IIВ группы Т1; окиси пропилена, окиси этилена, формальдегида, этилтрихлорэтилена, этилена категории IIВ группы Т2; винилтрихлорсилена, этилхлорсилена категории IIB группы Т3)
Монтаж в любом положении

Конструктив

Корпус из оцинкованной стали
Свободное колесо «РЦ» с загнутыми назад лопатками

Двигатель

Трехфазный взрывозащищенный электродвигатель
Степень защиты электродвигателя IP 54

Условия эксплуатации

Климатическое исполнение по ГОСТ 15150: У3 (для эксплуатации в помещениях).
Допускается эксплуатация в У2 (под навесом) при условии защиты вентилятора от атмосферных осадков и прямого попадания солнечных лучей
Взрывозащищенное исполнение - Ex1
Температура окружающей среды от -45°С до +40°С
Температура перемещаемой среды от -45°С до +80°С
Перемещаемая среда не должна содержать:

- взрывчатых и/или липких веществ, волокнистых материалов, пыли и других твердых примесей в концентрации более 100 мг/м3
- взрывоопасных веществ под избыточным давлением или нагревающихся выше температуры их самовоспламенения
- пары и газы, вызывающие ускоренную коррозию оцинкованной стали и латуни, агрессивные к покрытиям и изоляции выше агрессивности воздуха

Вентиляторы подгруппы IIC не предназначены для применения во взрывоопасных газовых средах, содержащих ацетилен

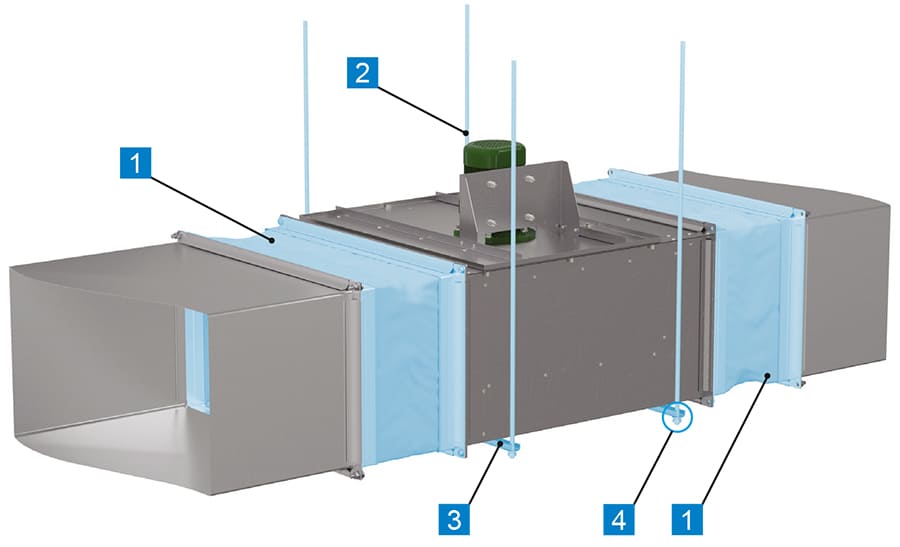

Дополнительная комплектация*


1 - Вставка гибкая прямоугольная ВГП
2 - Шпилька
3 - Траверса монтажная
4 - Крепежные изделия

* Дополнительные комплектующие в комплект поставки не входят.

Вентиляторы канальные прямоугольные взрывозащищенные VCN-Ex1.pdf

5,03 МБ Скачать

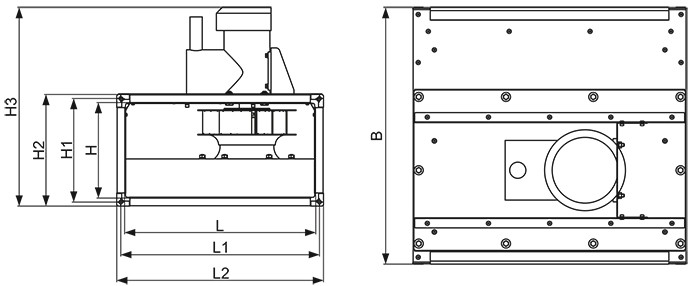

Габаритные и присоединительные размеры, мм


Наименование	L	H	L1	H1	L2	H2	B	H3
VCN-40-20/18-Ex1/IIB-PЦ-0,37/3000/220-380	400	200	421	221	440	240	457	468
VCN-40-20/20-Ex1/IIB-PЦ-0,37/3000/220-380	400	200	421	221	440	240	457	468
VCN-50-25/22-Ex1/IIB-PЦ-0,37/3000/220-380	500	250	521	271	540	290	507	518
VCN-50-25/25-Ex1/IIB-PЦ-0,55/3000/220-380	500	250	521	271	540	290	507	518
VCN-50-25/25-Ex1/IIB-PЦ-0,37/1500/220-380	500	250	521	271	540	290	507	518
VCN-50-30/28-Ex1/IIB-PЦ-1,1/3000/220-380	500	300	521	321	540	340	607	573
VCN-50-30/28-Ex1/IIB-PЦ-0,25/1500/220-380	500	300	521	321	540	340	607	568
VCN-50-30/31-Ex1/IIB-PЦ-2,2/3000/220-380	500	300	521	321	540	340	607	617
VCN-50-30/31-Ex1/IIB-PЦ-0,25/1500/220-380	500	300	521	321	540	340	607	568
VCN-60-35/35-Ex1/IIB-PЦ-3,0/3000/220-380	600	350	621	371	640	390	657	673
VCN-60-35/35-Ex1/IIB-PЦ-0,37/1500/220-380	600	350	621	371	640	390	657	618
VCN-70-40/40-Ex1/IIB-PЦ-0,75/1500/220-380	700	400	721	421	740	440	707	673
VCN-80-50/45-Ex1/IIB-PЦ-1,5/1500/220-380	800	500	821	521	840	540	807	817
VCN-80-50/50-Ex1/IIB-PЦ-2,2/1500/220-380	800	500	821	521	840	540	857	823
VCN-100-50/56-Ex1/IIB-PЦ-4,0/1500/220-380	1000	500	1021	521	1040	540	957	888

Технические характеристики

Наименование	Мощность кВт	Ток, А	Частота вращения, об/мин	Масса, кг	Общий дБа
Наименование	Мощность кВт	Ток, А	Частота вращения, об/мин	Масса, кг	На входе	К окружению
VCN-40-20/18-Ex1/IIB-PЦ-0,37/3000/220-380	0,37	1,01	3000	26	65	75
VCN-40-20/20-Ex1/IIB-PЦ-0,37/3000/220-380	0,37	1,01	3000	26	70	72
VCN-50-25/22-Ex1/IIB-PЦ-0,37/3000/220-380	0,37	1,01	3000	32	74	80
VCN-50-25/25-Ex1/IIB-PЦ-0,55/3000/220-380	0,55	1,38	3000	34	75	81
VCN-50-25/25-Ex1/IIB-PЦ-0,37/1500/220-380	0,37	1,12	1500	33	56	60
VCN-50-30/28-Ex1/IIB-PЦ-1,1/3000/220-380	1,1	2,61	3000	44	61	69
VCN-50-30/28-Ex1/IIB-PЦ-0,25/1500/220-380	0,25	0,79	1500	40	59	63
VCN-50-30/31-Ex1/IIB-PЦ-2,2/3000/220-380	2,2	4,85	3000	57	67	74
VCN-50-30/31-Ex1/IIB-PЦ-0,25/1500/220-380	0,25	0,79	1500	46	66	70
VCN-60-35/35-Ex1/IIB-PЦ-3,0/3000/220-380	3,0	6,34	3000	88	80	87
VCN-60-35/35-Ex1/IIB-PЦ-0,37/1500/220-380	0,37	1,12	1500	59	65	70
VCN-70-40/40-Ex1/IIB-PЦ-0,75/1500/220-380	0,75	2,05	1500	71	71	75
VCN-80-50/45-Ex1/IIB-PЦ-1,5/1500/220-380	1,5	3,72	1500	92	76	80
VCN-80-50/50-Ex1/IIB-PЦ-2,2/1500/220-380	2,2	5,1	1500	103	78	82
VCN-100-50/56-Ex1/IIB-PЦ-4,0/1500/220-380	4	8,8	1500	133	81	83
