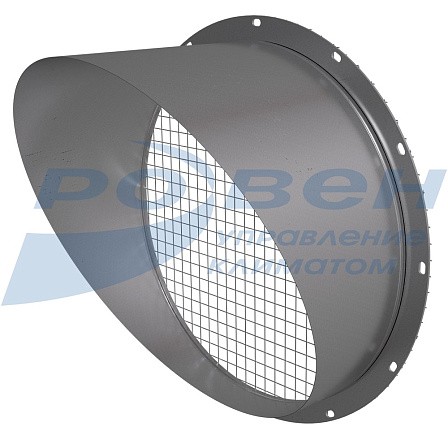

Козырек РОСА
Козырек РОСА предназначен для защиты осевых вентиляторов РОСА-300, РОСА-Ex, РОСА-500 и РОСА-SMF от атмосферных осадков.
Козырек РОСА оснащен сеткой для защиты от попадания в вентилятор посторонних предметов.
Материал изготовления козырька и сетки – оцинкованная сталь.
Исполнение – общепромышленное (О).
Габаритные и присоединительные размеры
|
Модель |
D, мм |
D1, мм |
D2, мм |
L, мм |
n, шт |
Масса, кг |
|
Козырек РОСА-4,0-О |
400 |
436 |
460 |
272,5 |
8 |
2,08 |
|
Козырек РОСА-4,5-О |
450 |
486 |
510 |
296 |
8 |
2,47 |
|
Козырек РОСА-5,0-О |
500 |
536 |
560 |
319 |
12 |
2,89 |
|
Козырек РОСА-5,6-О |
560 |
620 |
643 |
347 |
12 |
5,68 |
|
Козырек РОСА-6,3-О |
630 |
690 |
713 |
379 |
12 |
6,65 |
|
Козырек РОСА-7,1-О |
710 |
770 |
793 |
417 |
16 |
7,8 |
|
Козырек РОСА-8,0-О |
800 |
860 |
883 |
459 |
16 |
9,22 |
|
Козырек РОСА-9,0-О |
900 |
960 |
983 |
506 |
16 |
10,92 |
|
Козырек РОСА-10,0-О |
1000 |
1070 |
1103 |
553 |
16 |
13,98 |
|
Козырек РОСА-11,2-О |
1120 |
1195 |
1223 |
607 |
16 |
16,45 |
|
Козырек РОСА-12,5-О |
1250 |
1320 |
1353 |
669 |
16 |
19,34 |
|
Козырек РОСА-14,0-О |
1400 |
1470 |
1523 |
741,9 |
20 |
23,96 |
|
Козырек РОСА-16,0-О |
1600 |
1680 |
1723 |
835,1 |
24 |
29,3 |
Подбор козырька, в зависимости от типа корпуса вентилятора РОСА-300
|
Модель козырька |
Типоразмер вентилятора РОСА-300 |
|||
|
Корпус 10 |
Корпус 20 (на вход в вентилятор) |
Корпус 20 (на выход из вентилятора) |
Корпус 30 |
|
|
Козырек РОСА-4,0-О |
РОСА-300/10-4,0-О |
- |
РОСА-300/20-4,0-О |
- |
|
Козырек РОСА-4,5-О |
РОСА-300/10-4,5-О |
- |
РОСА-300/20-4,5-О |
- |
|
Козырек РОСА-5,0-О |
РОСА-300/10-5,0-О |
РОСА-300/20-4,0-О |
РОСА-300/20-5,0-О |
РОСА-300/30-4,0-О |
|
Козырек РОСА-5,6-О |
РОСА-300/10-5,6-О |
РОСА-300/20-4,5-О |
РОСА-300/20-5,6-О |
РОСА-300/30-4,5-О |
|
Козырек РОСА-6,3-О |
РОСА-300/10-6,3-О |
РОСА-300/20-5,0-О |
РОСА-300/20-6,3-О |
РОСА-300/30-5,0-О |
|
Козырек РОСА-7,1-О |
РОСА-300/10-7,1-О |
РОСА-300/20-5,6-О |
РОСА-300/20-7,1-О |
РОСА-300/30-5,6-О |
|
Козырек РОСА-8,0-О |
РОСА-300/10-8,0-О |
РОСА-300/20-6,3-О |
РОСА-300/20-8,0-О |
РОСА-300/30-6,3-О |
|
Козырек РОСА-9,0-О |
РОСА-300/10-9,0-О |
РОСА-300/20-7,1-О |
РОСА-300/20-9,0-О |
РОСА-300/30-7,1-О |
|
Козырек РОСА-10,0-О |
РОСА-300/10-10,0-О |
РОСА-300/20-8,0-О |
РОСА-300/20-10,0-О |
РОСА-300/30-8,0-О |
|
Козырек РОСА-11,2-О |
РОСА-300/10-11,2-О |
РОСА-300/20-9,0-О |
РОСА-300/20-11,2-О |
РОСА-300/30-9,0-О |
|
Козырек РОСА-12,5-О |
РОСА-300/10-12,5-О |
РОСА-300/20-10,0-О |
РОСА-300/20-12,5-О |
РОСА-300/30-10,0-О |
|
Козырек РОСА-14,0-О |
- |
РОСА-300/20-11,2-О |
- |
РОСА-300/30-11,2-О |
|
Козырек РОСА-16,0-О |
- |
РОСА-300/20-12,5-О |
- |
РОСА-300/30-12,5-О |
Подбор козырька, в зависимости от типа корпуса вентилятора РОСА-Ex
|
Модель козырька |
Типоразмер вентилятора РОСА-Ex |
|||
|
Корпус 10 |
Корпус 20 (на вход в вентилятор) |
Корпус 20 (на выход из вентилятора) |
Корпус 30 |
|
|
Козырек РОСА-4,0-О |
РОСА-Ex/10-4,0-О |
- |
РОСА-Ex/20-4,0-О |
- |
|
Козырек РОСА-4,5-О |
РОСА-Ex/10-4,5-О |
- |
РОСА-Ex/20-4,5-О |
- |
|
Козырек РОСА-5,0-О |
РОСА-Ex/10-5,0-О |
РОСА-Ex/20-4,0-О |
РОСА-Ex/20-5,0-О |
РОСА-Ex/30-4,0-О |
|
Козырек РОСА-5,6-О |
РОСА-Ex/10-5,6-О |
РОСА-Ex/20-4,5-О |
РОСА-Ex/20-5,6-О |
РОСА-Ex/30-4,5-О |
|
Козырек РОСА-6,3-О |
РОСА-Ex/10-6,3-О |
РОСА-Ex/20-5,0-О |
РОСА-Ex/20-6,3-О |
РОСА-Ex/30-5,0-О |
|
Козырек РОСА-7,1-О |
РОСА-Ex/10-7,1-О |
РОСА-Ex/20-5,6-О |
РОСА-Ex/20-7,1-О |
РОСА-Ex/30-5,6-О |
|
Козырек РОСА-8,0-О |
РОСА-Ex/10-8,0-О |
РОСА-Ex/20-6,3-О |
РОСА-Ex/20-8,0-О |
РОСА-Ex/30-6,3-О |
|
Козырек РОСА-9,0-О |
РОСА-Ex/10-9,0-О |
РОСА-Ex/20-7,1-О |
РОСА-Ex/20-9,0-О |
РОСА-Ex/30-7,1-О |
|
Козырек РОСА-10,0-О |
РОСА-Ex/10-10,0-О |
РОСА-Ex/20-8,0-О |
РОСА-Ex/20-10,0-О |
РОСА-Ex/30-8,0-О |
|
Козырек РОСА-11,2-О |
РОСА-Ex/10-11,2-О |
РОСА-Ex/20-9,0-О |
РОСА-Ex/20-11,2-О |
РОСА-Ex/30-9,0-О |
|
Козырек РОСА-12,5-О |
РОСА-Ex/10-12,5-О |
РОСА-Ex/20-10,0-О |
РОСА-Ex/20-12,5-О |
РОСА-Ex/30-10,0-О |
|
Козырек РОСА-14,0-О |
- |
РОСА-Ex/20-11,2-О |
- |
РОСА-Ex/30-11,2-О |
|
Козырек РОСА-16,0-О |
- |
РОСА-Ex/20-12,5-О |
- |
РОСА-Ex/30-12,5-О |
Подбор козырька, в зависимости от типа корпуса вентилятора РОСА-500, РОСА-SMF
|
Модель козырька |
Типоразмер вентилятора РОСА-500 |
РОСА-SMF |
|||
|
Корпус 10 |
Корпус 20 (на вход в вентилятор) |
Корпус 20 (на выход из вентилятора) |
Корпус 30 |
||
|
Козырек РОСА-4,0-О |
РОСА-500/10-4,0-О |
- |
РОСА-500/20-4,0-О |
- |
РОСА-SMF/10.20L-4,0 |
|
Козырек РОСА-4,5-О |
РОСА-500/10-4,5-О |
- |
РОСА-500/20-4,5-О |
- |
РОСА-SMF/10.20L-4,5 |
|
Козырек РОСА-5,0-О |
РОСА-500/10-5,0-О |
РОСА-500/20-4,0-О |
РОСА-500/20-5,0-О |
РОСА-500/30-4,0-О |
РОСА-SMF/10.20L-5,0 |
|
Козырек РОСА-5,6-О |
РОСА-500/10-5,6-О |
РОСА-500/20-4,5-О |
РОСА-500/20-5,6-О |
РОСА-500/30-4,5-О |
РОСА-SMF/10.20L-5,6 |
|
Козырек РОСА-6,3-О |
РОСА-500/10-6,3-О |
РОСА-500/20-5,0-О |
РОСА-500/20-6,3-О |
РОСА-500/30-5,0-О |
РОСА-SMF/10.20L-6,3 |
|
Козырек РОСА-7,1-О |
РОСА-500/10-7,1-О |
РОСА-500/20-5,6-О |
РОСА-500/20-7,1-О |
РОСА-500/30-5,6-О |
РОСА-SMF/10.20L-7,1 |
|
Козырек РОСА-8,0-О |
РОСА-500/10-8,0-О |
РОСА-500/20-6,3-О |
РОСА-500/20-8,0-О |
РОСА-500/30-6,3-О |
РОСА-SMF/10.20L-8,0 |
|
Козырек РОСА-9,0-О |
РОСА-500/10-9,0-О |
РОСА-500/20-7,1-О |
РОСА-500/20-9,0-О |
РОСА-500/30-7,1-О |
РОСА-SMF/10.20L-9,0 |
|
Козырек РОСА-10,0-О |
РОСА-500/10-10,0-О |
РОСА-500/20-8,0-О |
РОСА-500/20-10,0-О |
РОСА-500/30-8,0-О |
РОСА-SMF/10.20L-10,0 |
|
Козырек РОСА-11,2-О |
РОСА-500/10-11,2-О |
РОСА-500/20-9,0-О |
РОСА-500/20-11,2-О |
РОСА-500/30-9,0-О |
РОСА-SMF/10.20L-11,2 |
|
Козырек РОСА-12,5-О |
РОСА-500/10-12,5-О |
РОСА-500/20-10,0-О |
РОСА-500/20-12,5-О |
РОСА-500/30-10,0-О |
РОСА-SMF/10.20L-12,5 |
|
Козырек РОСА-14,0-О |
- |
РОСА-500/20-11,2-О |
- |
РОСА-500/30-11,2-О |
- |
|
Козырек РОСА-16,0-О |
- |
РОСА-500/20-12,5-О |
- |
РОСА-500/30-12,5-О |
- |
Пример установки козырька РОСА
Для вентиляторов РОСА типа корпуса 10 с ВКО-РОСА подбор осуществляется аналогично типу корпуса 20.
МАРКИРОВКА:
Козырек РОСА-5,0-О
где: 5,0 – типоразмер козырька (внутренний диаметр присоединительного фланца, дм);
О – исполнение общепромышленное.
Не представленные в наличии модели доступны к поставке под заказ
