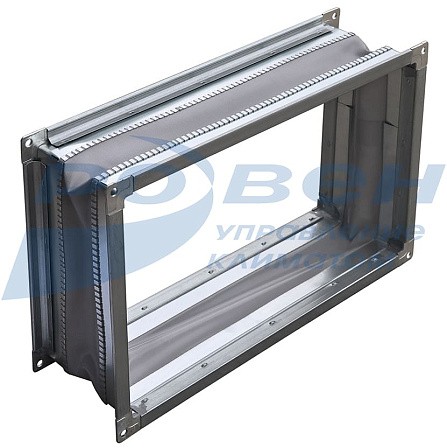

Вставка гибкая для канальных взрывозащищенных вентиляторов VCN-Ex1
Вставки гибкие прямоугольные типа ВГП предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -45°С до +80°С.
Корпус вставки изготовлен из оцинкованной стали, в середине закреплена антистатическая лента, обеспечивающая герметичность канала.

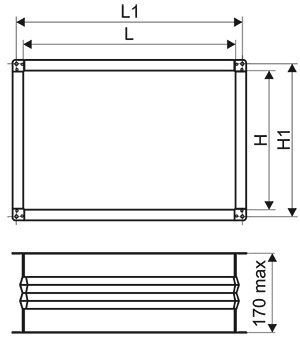

Габаритные и присоединительные размеры, мм
|
Типоразмер вентилятора |
Модель гибкой вставки |
L |
H |
L1 |
H1 |
Фланец из шины |
|
40-20 |
ВГП-40-20 |
400 |
200 |
420 |
220 |
20 |
|
50-25 |
ВГП-50-25 |
500 |
250 |
520 |
270 |
20 |
|
50-30 |
ВГП-50-30 |
500 |
300 |
520 |
320 |
20 |
|
60-25 |
ВГП-60-25 |
600 |
250 |
620 |
270 |
20 |
|
60-30 |
ВГП-60-30 |
600 |
300 |
620 |
320 |
20 |
|
60-35 |
ВГП-60-35 |
600 |
350 |
620 |
370 |
20 |
|
70-40 |
ВГП-70-40 |
700 |
400 |
720 |
420 |
20 |
|
80-50 |
ВГП-80-50 |
800 |
500 |
820 |
520 |
20 |
|
90-50 |
ВГП-90-50 |
900 |
500 |
920 |
520 |
20 |
|
100-50 |
ВГП-100-50 |
1000 |
500 |
1020 |
520 |
20 |
МАРКИРОВКА:
Вставка гибкая ВГП-40-20-Ш/Ш-Ex
где: ВГП – вставка гибкая прямоугольная;
40-20 – проходное сечение гибкой вставки (типоразмер прямоугольного вентилятора (LxH), см);
Ш/Ш – тип соединения гибкой вставки: на фланцах из шины;
Ex – исполнение гибкой вставки: взрывозащищенное.
Не представленные в наличии модели доступны к поставке под заказ
