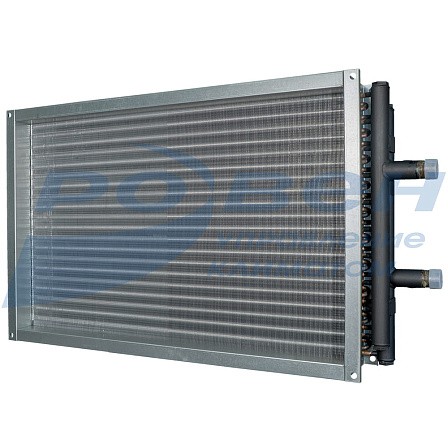

Калорифер RWT 500.250.3 ЛЮАВ.632637.355-01
Описание
- Воздухонагреватели водяные предназначены для подогрева воздуха в системах приточной вентиляции или как вторичные подогреватели в отдельных помещениях, где требуется индивидуальная регулировка температуры
- В водяных воздухонагревателях воздух нагревается за счет прохождения через нагретый контур пластин или трубок, в которых протекает нагретый до определенной температуры теплоноситель
- Эффективный медно-алюминиевый пластинчатый теплообменник в двухрядном или трехрядном исполнении
- Теплоноситель: вода или незамерзающие смеси
- Максимальная температура теплоносителя на входе в нагреватель +130°С. Максимально допустимое давление — не более 1,6 МПа
Конструктив
- Теплообменник изготовлен из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм
- Шахматное расположение трубок
- Диаметры подводящих и отводящих патрубков G1”
Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150: У3 (для эксплуатации в помещениях)
- Температура окружающей среды от -40°С до +40°С
Технические характеристики и габаритные размеры
|
Типоразмер |
Габаритные размеры, мм |
Шаг между пластинами, мм |
Присоедини-тельный |
Кол-во контуров |
Площадь теплообмена, м2 |
Расход воздуха, м3/ч |
Гидравли-ческое сопротивление, кПа |
Тепло-производи-тельность, кВт |
Внутренний объем, л |
Масса, кг |
||||||
|
А |
В |
B1 |
К |
Е |
С |
L |
||||||||||
|
500.250.3 |
500 |
250 |
150 |
542 |
292 |
150 |
677 |
2,5 |
G1 |
5 |
6,0 |
1350 |
14,6 |
26 |
1,03 |
5,31 |
*Теплопроизводительность указана с учетом температуры наружного воздуха -28°С и температурой теплоносителя 90/70°С.
Данные для подбора нагревателей
Для правильного подбора нагревателей принято ограничение скорости движения жидкости в трубках теплообменника: минимальная скорость 0,5 м/с – исходя из угрозы замерзания теплоносителя, и максимальная скорость 2,75 м/с – для ограничения потерь давления и шума при движении теплоносителя по трубкам теплообменника.
|
Марка |
Минимально возможный расход жидкости, м3/ч (при скорости движения жидкости 0,5 м/с) |
Максимально возможный расход жидкости, м3/ч (при скорости движения жидкости 2,75 м/с) |
|
500.250 |
0,59 |
3,2 |
Аэродинамические характеристики
Гидравлические характеристики
