Клапан IRIS 160

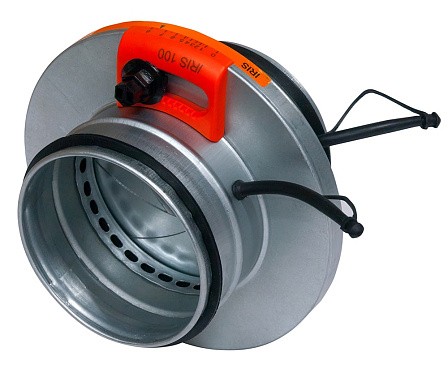

Конструктивно клапаны представляют собой ирисовую диафрагму, установленную в корпусе с круглыми присоединительными патрубками. На корпусе клапана нанесена легко читаемая шкала настройки и установлены соединительные штуцеры для измерения падения давления на нем. Управление воздушными клапанами IRIS осуществляется вручную.
Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки.
Корпус и регулирующие пластины клапанов изготавливаются из стального оцинкованного листа. Патрубки корпуса снабжены резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами.

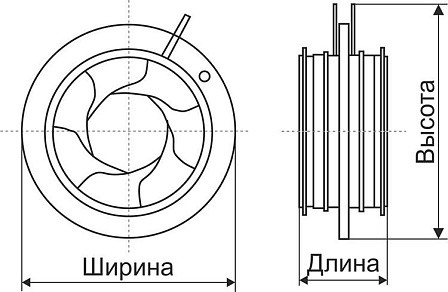

Габаритные и присоединительные размеры (мм)
|
Модель |
Ød |
ØD |
L |
A |
B |
Масса, кг |
|
IRIS 160 |
159 |
230 |
110 |
30 |
35 |
0,9 |
Аэродинамические характеристики
Акустические характеристики
Октавный уровень звуковой мощности определяется по формуле: Lwoct= Lp10A+ Koct, где
Lwoct — октавный уровень звуковой мощности;
Lp10A — октавный уровень звукового давления, эквивалентный помещению 10 м2 (определяется по диаграмме);
Koct — поправочный коэффициент.
|
Модель |
Поправочный коэффициент Кост, дБ |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
IRIS 160 |
19 |
18 |
14 |
6 |
-1 |
-6 |
-13 |
-25 |
