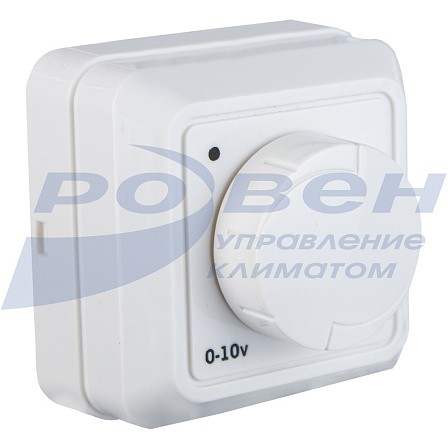

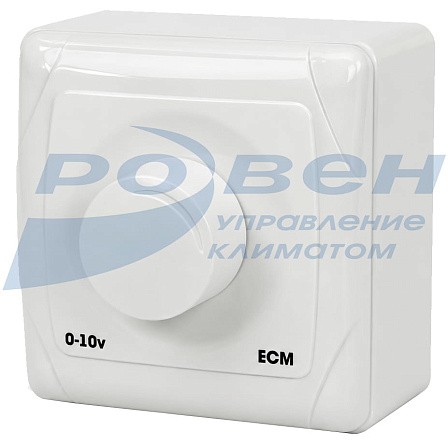

Регулятор скорости ECM/0-10v
Регулятор ECM/0-10V предназначен для плавного регулирования скорости вращения вентиляторов с ЕС-двигателем.
Корпус регулятора изготовлен из пластика. Регулирование производится от нуля до максимума путем вращения ручки регулятора.
К регулятору допускается подключать не более 2х двигателей. ECM/0-10V устанавливается внутри помещения на стене.
Габаритные и присоединительные размеры (мм)
Технические характеристики
|
Параметр |
Значение |
|
Напряжение питания, В |
10 |
|
Выход управляющего напряжения, В |
0-10 |
|
Сечение кабеля, мм² |
3х0,75 (15)* |
|
Температурный диапазон, °С |
+1...+35 |
|
Диапазон влажности, не более, % |
80 |
|
Степень защиты со стороны лицевой панели |
IP20 |
|
Вес, г |
60 |
* Длина соединительных проводов не более 15 метров. Рекомендуемое сечение провода - 0,75 мм2.

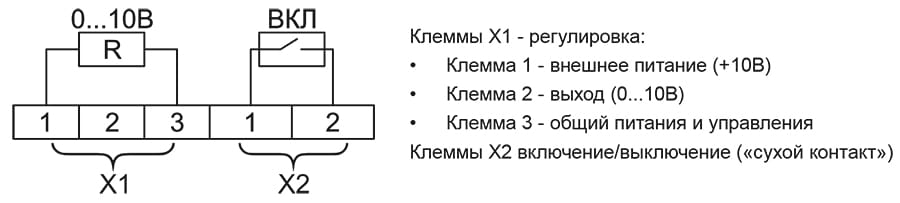

Электрическая схема подключения
