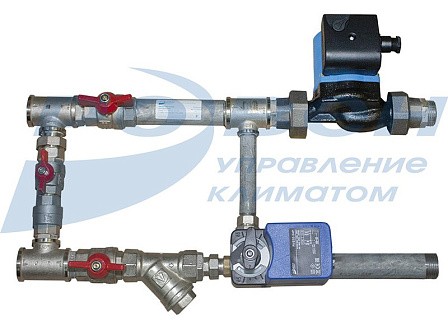

Смесительный узел СУ-3-40-2.5/24
Смесительные узлы СУ предназначены для выполнения следующих функций управления теплообменными установками:
- поддержание температуры нагреваемого воздуха путем изменения параметров или количества теплоносителя;
- защита воздухонагревателя от замерзания в случае подогрева наружного воздуха с отрицательной температурой;
В зависимости от конструктивного исполнения смесительные узлы могут применяться для управления теплообменными аппаратами центральных и местных вентиляционных установок и кондиционеров, отопительных агрегатов и тепловых завес.
Согласно СП 124.13330.2012 п. 6.15 Горячая вода, поступающая к потребителю, должна отвечать требованиям технических регламентов, санитарных правил и нормативов, определяющих ее безопасность.
Теплоноситель, протекающий через узел, не должен содержать твердых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали, цинка, пластмасс, резины, чугуна.
Максимально допустимые эксплуатационные параметры теплоносителя:
- максимально допустимая температура теплоносителя на входе: +130°С;
- максимально допустимое давление: 1 МПа;
- минимальное рабочее давление: 20 кПа.
Установка смесительных узлов допускается в отапливаемых помещениях с температурой не менее 5°С.
По отдельному заказу возможно изготовление комплекта гибких соединений (подводок) для облегчения монтажа смесительных узлов.
Смесительный узел с трехходовым регулирующим краном. Схема 3
1 - запорный кран
2 - фильтр грязевик
3 - балансировочный кран
4 - обратный клапан
5 - циркуляционный насос
7 - трехходовой регулирующий кран
Принцип работы основан на плавном закрытии или открытии трехходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя в трехходовом кране. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции.
Посредством байпасной линии с установленным обратным и балансировочным клапаном и обеспечивается регулировка постоянства расхода в тепловой сети.
Габаритные размеры смесительных узлов (схема 3)
|
Наименование |
L, мм |
В, мм |
H, мм |
А, мм |
d, дюймы |
d1, мм |
n, шт |
|
СУ-3-40-2.5/24 |
570 |
340 |
150 |
200 |
1’’ |
- |
- |
Технические характеристики смесительных узлов (схема 3)
|
Наименование |
Расход воды, м³/ч |
Пропускная способность крана, Kvs, м3/ч |
Напряжение питания, В |
Управляющее напряжение, В |
Циркуляционный насос |
Диаметры трубопроводов Dy, мм |
Масса, кг |
||||
|
min |
max |
Тип |
Мощность, Вт |
Напряжение питания, В |
Эл. схема подключения |
||||||
|
СУ-3-40-2.5/24 |
0,4 |
1,48 |
2,5 |
24 |
0…10 |
25-40 |
65 |
220 |
1 |
25 |
8,1 |
Kvs - пропускная способность регулирующего крана - соответствует объемному расходу воды в м³/ч при её плотности 1000 кг/м³, проходящей через полностью открытый клапан при перепаде давления 100 кПа или 1 бар.
где: G - расход теплоносителя через клапан, м3/ч;
ΔP - перепад давления на клапане, бар.
Характеристики для подбора смесительных узлов серии СУ
Электрическая схема подключения
При транспортировке изделий из углеродистой стали до места назначения, монтажа на объекте, на период хранения, завод-изготовитель покрывает наружную и/или внутреннюю поверхность изделий грунт-эмалью RAL 7040 по технологии, утвержденной заводом-изготовителем, с классом покрытия VII по ГОСТ 9.032-74, согласно технических условий на продукцию.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.
