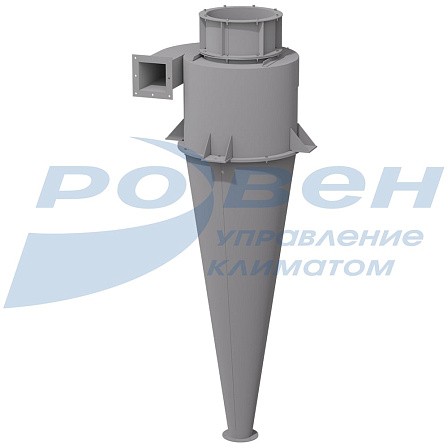

Циклоны УЦ
Циклоны предназначены для очистки технологических выбросов деревообрабатывающих производств.
Циклоны применяются в системах аспирации для очистки воздушной смеси от не слипающихся и не волокнистых частиц, которые образуются в результате технологических выбросов на деревообрабатывающем производстве.
Циклоны – устройство, которое использует принцип центробежной силы для отделения твердых частиц от газового потока или воздуха.
Циклоны представляют собой вертикальный цилиндр с коническим дном, в котором газ или воздух закручивается по спирали, а возникающая в результате вращения центробежная сила, отбрасывает твердые частицы к стенкам цилиндра. Чем больше скорость вращения, тем больше центробежная сила и тем эффективнее отделение частиц. Твердые частицы, отделившиеся от газа, оседают в коническом дне циклона и выгружаются через бункер или специальный выход, в то время как очищенный газ выходит из циклона через верхнюю часть, направляясь в атмосферу или в следующую ступень очистки.
Разнообразие выхлопных труб (модификаций) циклона влияющие на технико-экономические характеристики.
Возможность смены выхлопных патрубков (модификации) при изменении производительности или начальной концентрации пыли в аспирационном воздухе вследствие изменений в технологическом процессе.
Направление вращения частиц в одиночном циклоне – правое (П) или левое (Л).
Климатическое исполнение УХЛ 1÷4 по ГОСТ 15150-69. Сейсмичность района не регламентируется.
Соотношение диаметров выхлопного патрубка (d) и корпуса циклона (D)
№ модификации |
1 |
2 |
3 |
4 |
d/D |
0,38 |
0,45 |
0,525 |
0,6 |
Аэродинамические характеристики циклонов УЦ
Габаритные и присоединительные размеры циклонов УЦ, мм
Направление вращения: правый (П) - изображен, левый (Л) - зеркально.
Типоразмер |
Производительность, м3/ч |
H |
Н1 |
Н2 |
A |
A1 |
ØD |
E |
n, шт |
ØD1 |
ØD2 |
d |
|||
№ модификации |
|||||||||||||||
1 |
2 |
3 |
4 |
||||||||||||
500 |
790-990 |
2026 |
1400 |
324 |
125 |
194 |
500 |
82 |
2 |
100 |
154 |
190 |
225 |
263 |
300 |
560 |
960-1210 |
2255 |
1578 |
634 |
140 |
208 |
560 |
90 |
112 |
166 |
213 |
252 |
294 |
336 |
|
630 |
1160-1480 |
2500 |
1766 |
412,5 |
160 |
235 |
630 |
99 |
130 |
180 |
239 |
284 |
331 |
378 |
|
710 |
1400-1810 |
2734 |
1490 |
977 |
180 |
245 |
710 |
107 |
140 |
180 |
270 |
320 |
373 |
426 |
|
800 |
1760-2290 |
3129 |
1740 |
1037 |
200 |
265 |
800 |
117 |
160 |
214 |
304 |
360 |
420 |
480 |
Типоразмер |
Улитка (У) |
Зонт (ЗТ) |
|||||||||||||||||||
H3 |
KxJ |
n1xQ |
mxP |
ØD3 |
H4 |
||||||||||||||||
№ модификации |
№ модификации |
№ модификации |
№ модификации |
№ модификации |
|||||||||||||||||
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
||
500 |
302 |
336 |
380 |
432 |
88х259 |
122х259 |
166х259 |
218х259 |
3х101 |
2х66 |
2х83 |
2х105 |
2х131 |
340 |
410 |
480 |
540 |
140 |
170 |
199 |
219 |
560 |
310 |
350 |
398 |
455 |
96х259 |
136х259 |
184х259 |
241х259 |
3х113 |
2х70 |
2х90 |
2х114 |
3х95 |
390 |
460 |
530 |
610 |
159 |
189 |
220 |
250 |
630 |
334 |
374 |
432 |
500 |
116х312 |
160х312 |
218х312 |
286х312 |
3х120 |
2х80 |
2х102 |
3х87 |
3х110 |
440 |
520 |
600 |
680 |
187 |
221 |
250 |
285 |
710 |
350 |
404 |
470 |
560 |
136х336 |
190х336 |
256х336 |
346х336 |
3х127 |
2х90 |
2х117 |
3х100 |
3х130 |
500 |
580 |
675 |
780 |
208 |
241 |
278 |
323 |
800 |
360 |
418 |
491 |
576 |
146x400 |
204x400 |
277x400 |
362x400 |
3x148 |
2x95 |
2x124 |
3x107 |
3x135 |
540 |
650 |
760 |
870 |
226 |
268 |
313 |
358 |
