Вентилятор канальный VC-125 (Circular duct fans)
-
ХомутКупить
-
Симисторный регуляторКупить
-
ВоздуховодКупить
-
Короб под вентиляторКупить
-
Конденсатор пусковойКупить
- ХомутКупитьСимисторный регуляторКупитьВоздуховодКупить
- Короб под вентиляторКупитьКонденсатор пусковойКупить
- Компактная конструкция
- Корпус из оцинкованной стали
- Установка в любом положении
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Биметаллическая защита двигателя
- Максимальная температура перемещаемого воздуха +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150, может ограниченно эксплуатироваться на улице (в местах, в защищенных от прямого воздействия струй воды и пылевых потоков, например под козырьками и навесами), а также в помещении с повышенной влажностью, при температуре окружающей среды от -40°С до +40°С.
![Файлы](/local/static/build/img/icon_file.png)

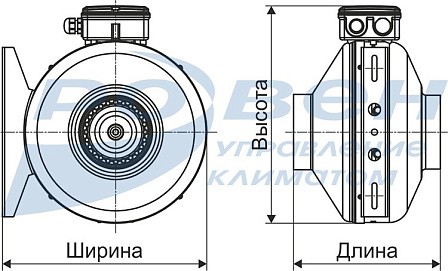

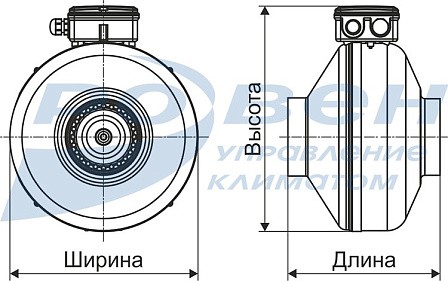

Габаритные и присоединительные размеры вентиляторов канальных серии VC-125 (мм)
![VC чертеж без кронштейна.jpg VC чертеж без кронштейна.jpg](/upload/medialibrary/552/5527e756fba34ad2d30c69176e823c30.jpg)
Модель |
A |
B |
C |
D |
E |
Е1 |
VC-125 |
125 |
242 |
47 |
195 |
26 |
26 |
Технические характеристики вентиляторов канальных серии VC-125
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Производительность, м3/ч |
Давление, Па |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/ мин |
Масса, кг |
Регулятор скорости |
VC-125 |
220 |
1 |
360 |
269 |
0,07 |
0,3 |
2400 |
3,0 |
СРМ 500W |
Аэродинамические характеристики вентиляторов канальных серии VC-125
![VC-125.jpg VC-125.jpg](/upload/medialibrary/0f4/5tt07e4kkh9ayx0rtbtau4p7868ppa2p.jpg)
Акустические характеристики вентиляторов канальных серии VC-125
Модель |
Зона измерения |
Общий, дБА |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
VC-125 |
в канал |
70 |
60 |
60 |
67 |
64 |
58 |
57 |
51 |
51 |
к окружению |
51 |
38 |
42 |
38 |
45 |
40 |
44 |
39 |
40 |
Электрическая схема подключения вентиляторов канальных серии VC-125
![VC электросхема.jpg VC электросхема.jpg](/upload/medialibrary/237/2373d99647176972f0865c129849e46d.jpg)
