Вентилятор ВРС-К-50-30/22-PЦ-0,25/3000/220-380
- Каркасная конструкция из алюминиевого профиля
- Лопатки вентилятора, загнутые назад
- Корпус из теплоизолированных панелей толщиной 25 мм
- Установка только в горизонтальном положении
- Трехфазный асинхронный электродвигатель (380В)
- Возможность регулировки скорости с помощью частотного преобразователя
- Класс защиты электродвигателя IP 54
- Максимальная температура перемещаемого воздуха +40°С
- Климатическое исполнение У3
- Возможно изготовление вентиляторов ВРС-К в двух комплектациях:
рабочее колесо РН или РЦ
- Колесо РН изготавливается с относительными диаметрами рабочих колес (коэффициентами): 0,9/0,95/1,0/1,05/1,1.
Габаритные и присоединительные размеры канальных вентиляторов серии ВРС-К-50-30 (мм)
|
Модель |
B |
B1 |
C |
H |
H1 |
L |
L1 |
|
ВРС-К-50-30/22-РЦ-0,25/3000/220-380 |
450 |
375 |
140 |
375 |
300 |
575 |
500 |
|
ВРС-К-50-30/25-РЦ-0,55/3000/220-380 |
475 |
400 |
140 |
375 |
300 |
575 |
500 |
|
ВРС-К-50-30/25-РН1,1-1,1/3000/220-380 |
575 |
500 |
140 |
375 |
300 |
575 |
500 |
Технические характеристики канальных вентиляторов серии ВРС-К-50-30
|
Модель |
Номер кривой |
Напряжение, В |
Тип двигателя |
Мощность, кВт |
Частота вращения, об/мин |
Ток, А |
Регулятор скорости |
Масса, кг |
|
ВРС-К-50-30/22-РЦ |
1 |
220-380 |
АИР56В2 |
0,25 |
3000 |
0,71 |
132F 0017 |
45,3 |
|
ВРС-К-50-30/25-РЦ |
2 |
220-380 |
АИР63В2 |
0,55 |
3000 |
1,4 |
132F 0018 |
49,3 |
|
ВРС-К-50-30/25-РН1,1 |
3 |
220-380 |
АИР71В2 |
1,1 |
3000 |
2,65 |
132F 0020 |
34,9 |

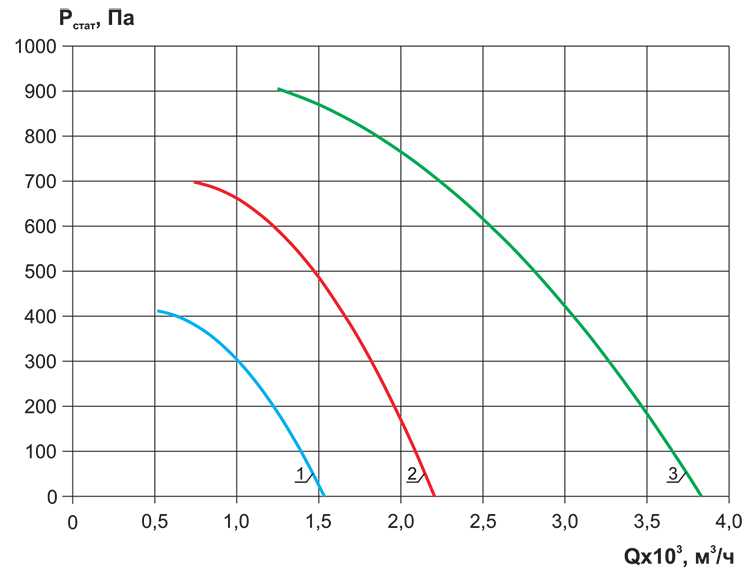

Аэродинамические характеристики канальных вентиляторов серии ВРС-К-50-30
Акустические характеристики канальных вентиляторов серии ВРС-К-50-30
|
Модель |
Частота вращения, об/мин |
Зона измерения |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||||
|
ВРС-К-50-30/22-РЦ |
3000 |
в канал (на всасывании) |
44,2 |
56,1 |
59,5 |
66,9 |
65,2 |
67,3 |
65,2 |
60,2 |
72,8 |
|
в канал (на нагнетании) |
47,5 |
59 |
62,9 |
70,2 |
68,2 |
70,4 |
68,2 |
63,2 |
46 |
||
|
к окружению (через корпус) |
38 |
50,5 |
57, |
60,2 |
60,2 |
60,4 |
61,2 |
55,2 |
67,4 |
||
|
ВРС-К-50-30/25-РЦ |
3000 |
в канал (на всасывании) |
44,1 |
56,1 |
64,6 |
68,8 |
73,2 |
73,3 |
69,1 |
63 |
78 |
|
в канал (на нагнетании) |
46,9 |
58,8 |
67,6 |
71,8 |
76,1 |
76,1 |
72 |
66,2 |
80,9 |
||
|
к окружению (через корпус) |
37,4 |
49,3 |
61,1 |
60,8 |
67,1 |
65,1 |
64 |
57,2 |
71,5 |
||
|
ВРС-К-50-30/25-РН1,1 |
3000 |
в канал (на всасывании) |
48,2 |
60,1 |
68,6 |
70,8 |
73 |
74,2 |
69,1 |
64,9 |
78,9 |
|
в канал (на нагнетании) |
51,1 |
62,9 |
71,6 |
74,1 |
76,3 |
77,2 |
72,2 |
68 |
82 |
||
|
к окружению (через корпус) |
41,6 |
52,4 |
64,1 |
62,1 |
66,3 |
65,2 |
63,2 |
58 |
71,7 |
||
Электрическая схема подключения канальных вентиляторов серии ВРС-К-50-30
