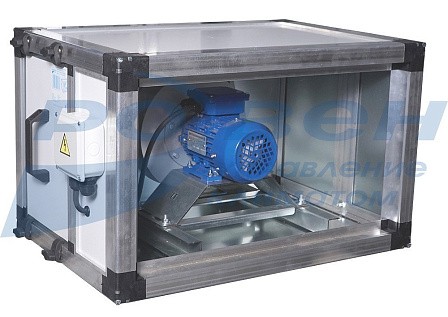

Вентилятор ВРС-К-60-35/28-PЦ-1,1/3000/220-380
- Каркасная конструкция из алюминиевого профиля
- Лопатки вентилятора, загнутые назад
- Корпус из теплоизолированных панелей толщиной 25 мм
- Установка только в горизонтальном положении
- Трехфазный асинхронный электродвигатель (380В)
- Возможность регулировки скорости с помощью частотного преобразователя
- Класс защиты электродвигателя IP 54
- Максимальная температура перемещаемого воздуха +40°С
- Климатическое исполнение У3
- Возможно изготовление вентиляторов ВРС-К в двух комплектациях:
рабочее колесо РН или РЦ
- Колесо РН изготавливается с относительными диаметрами рабочих колес (коэффициентами): 0,9/0,95/1,0/1,05/1,1.

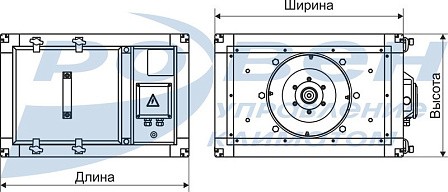

Габаритные и присоединительные размеры канальных вентиляторов серии ВРС-К-60-35 (мм)
|
Модель |
B |
B1 |
C |
H |
H1 |
L |
L1 |
|
ВРС-К-60-35/25-РН-0,55/3000/220-380 |
535 |
460 |
140 |
425 |
350 |
675 |
600 |
|
ВРС-К-60-35/25-РН-0,25/1500/220-380 |
535 |
460 |
140 |
425 |
350 |
675 |
600 |
|
ВРС-К-60-35/25-РН1,1-0,75/3000/220-380 |
575 |
500 |
140 |
425 |
350 |
675 |
600 |
|
ВРС-К-60-35/31-РН-1,1/3000/220-380 |
615 |
540 |
140 |
425 |
350 |
675 |
600 |
|
ВРС-К-60-35/25-РЦ-0,55/3000/220-380 |
475 |
400 |
140 |
425 |
350 |
675 |
600 |
|
ВРС-К-60-35/28-РЦ-1,1/3000/220-380 |
510 |
435 |
140 |
425 |
350 |
675 |
600 |
|
ВРС-К-60-35/31-РН0,95-1,1/3000/220-380 |
615 |
540 |
140 |
425 |
350 |
675 |
600 |
Технические характеристики канальных вентиляторов серии ВРС-К-60-35
|
Модель |
Номер кривой |
Напряжение, В |
Тип двигателя |
Мощность, кВт |
Частота вращения, об/мин |
Ток, А |
Регулятор скорости |
Масса, кг |
|
ВРС-К-60-35/25-РН |
1 |
220-380 |
АИР63В2 |
0,55 |
3000 |
1,4 |
132F 0018 |
32,9 |
|
ВРС-К-60-35/25-РН |
2 |
220-380 |
АИР63А4 |
0,25 |
1500 |
0,89 |
132F 0017 |
32,9 |
|
ВРС-К-60-35/25-РН1,1 |
3 |
220-380 |
АИР71А2 |
0,75 |
3000 |
1,84 |
132F 0018 |
37,9 |
|
ВРС-К-60-35/31-РН |
4 |
220-380 |
АИР71В2 |
1,1 |
3000 |
2,65 |
132F 0020 |
40,4 |
|
ВРС-К-60-35/25-РЦ |
6 |
220-380 |
АИР63В2 |
0,55 |
3000 |
1,4 |
132F 0018 |
56,0 |
|
ВРС-К-60-35/28-РЦ |
7 |
220-380 |
АИР71В2 |
1,1 |
3000 |
2,65 |
132F 0020 |
64,7 |
|
ВРС-К-60-35/31-РН0,95 |
8 |
220-380 |
АИР71В2 |
1,1 |
3000 |
2,65 |
132F 0020 |
40,4 |
Аэродинамические характеристики канальных вентиляторов серии ВРС-К-60-35
Акустические характеристики канальных вентиляторов серии ВРС-К-60-35
|
Модель |
Частота вращения, об/мин |
Зона измерения |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||||
|
ВРС-К-60-35/25-РН |
3000 |
в канал (на всасывании) |
44,1 |
56,1 |
64,6 |
68,8 |
73,2 |
73,3 |
69,1 |
63 |
78 |
|
в канал (на нагнетании) |
46,9 |
58,8 |
67,6 |
71,8 |
76,1 |
76,1 |
72 |
66,2 |
80,9 |
||
|
к окружению (через корпус) |
37,4 |
49,3 |
61,1 |
60,8 |
67,1 |
65,1 |
64 |
57,2 |
71,5 |
||
|
ВРС-К-60-35/25-РН |
1500 |
в канал (на всасывании) |
35 |
54 |
48 |
49 |
50 |
48 |
46 |
40 |
58 |
|
в канал (на нагнетании) |
36 |
54 |
50 |
54 |
57 |
58 |
54 |
50 |
63 |
||
|
к окружению (через корпус) |
60 |
70 |
57 |
52 |
50 |
47 |
45 |
41 |
70 |
||
|
ВРС-К-60-35/25-РН1,1 |
3000 |
в канал (на всасывании) |
44,1 |
56,1 |
64,6 |
68,8 |
73,2 |
73,3 |
69,1 |
63 |
78 |
|
в канал (на нагнетании) |
46,9 |
58,8 |
67,6 |
71,8 |
76,1 |
76,1 |
72 |
66,2 |
80,9 |
||
|
к окружению (через корпус) |
37,4 |
49,3 |
61,1 |
60,8 |
67,1 |
65,1 |
64 |
57,2 |
71,5 |
||
|
ВРС-К-60-35/31-РН |
3000 |
в канал (на всасывании) |
54 |
65 |
70,6 |
76 |
77,1 |
79,6 |
73,2 |
68,9 |
83,5 |
|
в канал (на нагнетании) |
57,3 |
68,1 |
73,35 |
79 |
80,1 |
82,5 |
76,1 |
72,3 |
86,5 |
||
|
к окружению (через корпус) |
47,8 |
57,6 |
66 |
67 |
70,1 |
70,5 |
67,1 |
62,3 |
75,8 |
||
|
ВРС-К-60-35/25-РЦ |
3000 |
в канал (на всасывании) |
44,1 |
56,1 |
64,6 |
68,8 |
73,2 |
73,3 |
69,1 |
63 |
78 |
|
в канал (на нагнетании) |
46,9 |
58,8 |
67,6 |
71,8 |
76,1 |
76,1 |
72 |
66,2 |
80,9 |
||
|
к окружению (через корпус) |
37,4 |
49,3 |
61,1 |
60,8 |
67,1 |
65,1 |
64 |
57,2 |
71,5 |
||
|
ВРС-К-60-35/28-РЦ |
3000 |
в канал (на всасывании) |
48,2 |
60,1 |
68,6 |
70,8 |
73 |
74,2 |
69,1 |
64,9 |
78,9 |
|
в канал (на нагнетании) |
51,1 |
62,9 |
71,6 |
74,1 |
76,3 |
77,2 |
72,2 |
68 |
82 |
||
|
к окружению (через корпус) |
41,6 |
52,4 |
64,1 |
62,1 |
66,3 |
65,2 |
63,2 |
58 |
71,7 |
||
|
ВРС-К-60-35/31-РН0,95 |
3000 |
в канал (на всасывании) |
54 |
65 |
70,6 |
76 |
77,1 |
79,6 |
73,2 |
68,9 |
83,5 |
|
в канал (на нагнетании) |
57,3 |
68,1 |
73,35 |
79 |
80,1 |
82,5 |
76,1 |
72,3 |
86,5 |
||
|
к окружению (через корпус) |
47,8 |
57,6 |
66 |
67 |
70,1 |
70,5 |
67,1 |
62,3 |
75,8 |
||
Электрическая схема подключения канальных вентиляторов серии ВРС-К-60-35
