Вентилятор ВРС-К-70-40/25-PН-0,55/3000/220-380
- Каркасная конструкция из алюминиевого профиля
- Лопатки вентилятора, загнутые назад
- Корпус из теплоизолированных панелей толщиной 25 мм
- Установка только в горизонтальном положении
- Трехфазный асинхронный электродвигатель (380В)
- Возможность регулировки скорости с помощью частотного преобразователя
- Класс защиты электродвигателя IP 54
- Максимальная температура перемещаемого воздуха +40°С
- Климатическое исполнение У3
- Возможно изготовление вентиляторов ВРС-К в двух комплектациях:
рабочее колесо РН или РЦ
- Колесо РН изготавливается с относительными диаметрами рабочих колес (коэффициентами): 0,9/0,95/1,0/1,05/1,1.
Габаритные и присоединительные размеры канальных вентиляторов серии ВРС-К-70-40 (мм)
|
Модель |
B |
B1 |
C |
H |
H1 |
L |
L1 |
|
ВРС-К-70-40/25-РН-0,55/3000/220-380 |
535 |
460 |
140 |
475 |
400 |
775 |
700 |
|
ВРС-К-70-40/31-РН-1,1/3000/220-380 |
615 |
540 |
140 |
475 |
400 |
775 |
700 |
|
ВРС-К-70-40/31-РН1,1-2,2/3000/220-380 |
645 |
570 |
140 |
475 |
400 |
775 |
700 |
|
ВРС-К-70-40/31-РН1,05-1,5/3000/220-380 |
645 |
570 |
140 |
475 |
400 |
775 |
700 |
|
ВРС-К-70-40/28-РЦ-0,75/3000/220-380 |
510 |
435 |
140 |
475 |
400 |
775 |
700 |
|
ВРС-К-70-40/31-РЦ-1,5/3000/220-380 |
575 |
500 |
140 |
475 |
400 |
775 |
700 |
Технические характеристики канальных вентиляторов серии ВРС-К-70-40
|
Модель |
Номер кривой |
Напряжение, В |
Тип двигателя |
Мощность, кВт |
Частота вращения, об/мин |
Ток, А |
Регулятор скорости |
Масса, кг |
|
ВРС-К-70-40/25-РН |
1 |
220-380 |
АИР63В2 |
0,55 |
3000 |
1,4 |
132F 0018 |
35,9 |
|
ВРС-К-70-40/31-РН |
3 |
220-380 |
АИР71В2 |
1,1 |
3000 |
2,65 |
132F 0020 |
43,5 |
|
ВРС-К-70-40/31-РН1,1 |
4 |
220-380 |
АИР80В2 |
2,2 |
3000 |
4,97 |
132F 0022 |
50,3 |
|
ВРС-К-70-40/31-РН1,05 |
5 |
220-380 |
АИР80А2 |
1,5 |
3000 |
3,48 |
132F 0020 |
49,2 |
|
ВРС-К-70-40/28-РЦ |
8 |
220-380 |
АИР71А2 |
0,75 |
3000 |
1,84 |
132F 0018 |
71,8 |
|
ВРС-К-70-40/31-РЦ |
9 |
220-380 |
АИР80А2 |
1,5 |
3000 |
3,46 |
132F 0020 |
86,7 |

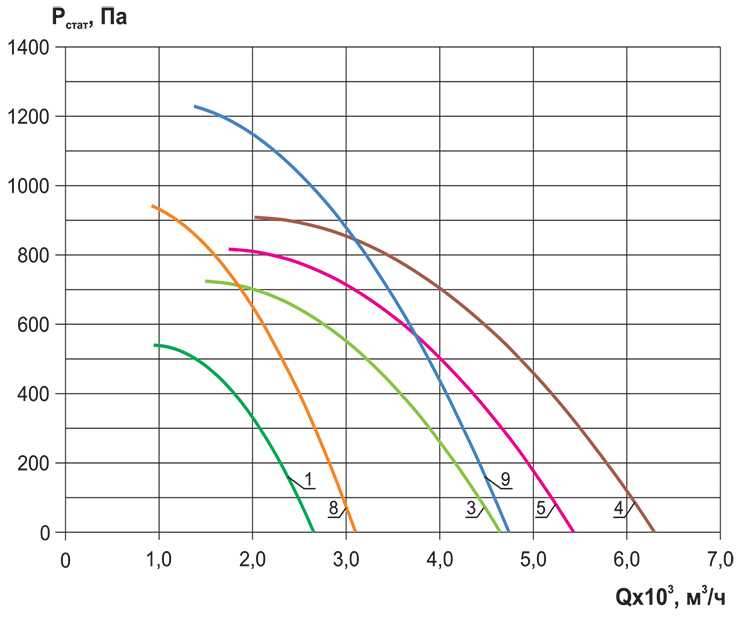

Аэродинамические характеристики канальных вентиляторов серии ВРС-К-70-40
Акустические характеристики канальных вентиляторов серии ВРС-К-70-40
|
Модель |
Частота вращения, об/мин |
Зона измерения |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||||
|
ВРС-К-70-40/25-РН |
3000 |
в канал (на всасывании) |
43,2 |
54,8 |
63,4 |
68 |
72,3 |
72,1 |
68,3 |
62,2 |
77 |
|
в канал (на нагнетании) |
46 |
58,1 |
66,5 |
71 |
75,2 |
75,2 |
71,1 |
64,9 |
80 |
||
|
к окружению (через корпус) |
36,5 |
48,6 |
60 |
60 |
66,2 |
64,2 |
63,1 |
55,9 |
70,5 |
||
|
ВРС-К-70-40/31-РН |
3000 |
в канал (на всасывании) |
54 |
65 |
70,6 |
76 |
77,1 |
79,6 |
73,2 |
68,9 |
83,5 |
|
в канал (на нагнетании) |
57,3 |
68,1 |
73,5 |
79 |
80,1 |
82,5 |
76,1 |
72,3 |
86,5 |
||
|
к окружению (через корпус) |
47,8 |
57,6 |
66 |
67 |
70,1 |
70,5 |
67,1 |
62,3 |
75,8 |
||
|
ВРС-К-70-40/31-РН1,1 |
3000 |
в канал (на всасывании) |
53,1 |
63,9 |
69,7 |
74,9 |
76 |
78,3 |
72,1 |
68,2 |
82,4 |
|
в канал (на нагнетании) |
56,2 |
67,1 |
72,4 |
77,8 |
79,1 |
81,4 |
75,1 |
71,2 |
85,4 |
||
|
к окружению (через корпус) |
46,7 |
56,6 |
64,9 |
65,8 |
69,1 |
69,4 |
66,1 |
61,2 |
74,7 |
||
|
ВРС-К-70-40/31-РН1,05 |
3000 |
в канал (на всасывании) |
54 |
65 |
70,6 |
76 |
77,1 |
79,6 |
73,2 |
68,9 |
83,5 |
|
в канал (на нагнетании) |
57,3 |
68,1 |
73,35 |
79 |
80,1 |
82,5 |
76,1 |
72,3 |
86,5 |
||
|
к окружению (через корпус) |
47,8 |
57,6 |
66 |
67 |
70,1 |
70,5 |
67,1 |
62,3 |
75,8 |
||
|
ВРС-К-70-40/28-РЦ |
3000 |
в канал (на всасывании) |
49,1 |
60,8 |
69,6 |
71,9 |
73,9 |
75,2 |
70,2 |
66,1 |
79,9 |
|
в канал (на нагнетании) |
52,2 |
64,1 |
72,5 |
75,1 |
77,1 |
78,5 |
73 |
69,1 |
83,1 |
||
|
к окружению (через корпус) |
42,7 |
53,6 |
65 |
63,1 |
67,1 |
66,5 |
64 |
59,1 |
72,6 |
||
|
ВРС-К-70-40/31-РЦ |
3000 |
в канал (на всасывании) |
54 |
65 |
70,6 |
76 |
77,1 |
79,6 |
73,2 |
68,9 |
83,5 |
|
в канал (на нагнетании) |
57,3 |
68,1 |
73,5 |
79 |
80,1 |
82,5 |
76,1 |
72,3 |
86,5 |
||
|
к окружению (через корпус) |
47,8 |
57,6 |
66 |
67 |
70,1 |
70,5 |
67,1 |
62,3 |
75,8 |
||
Электрическая схема подключения канальных вентиляторов серии ВРС-К-70-40
