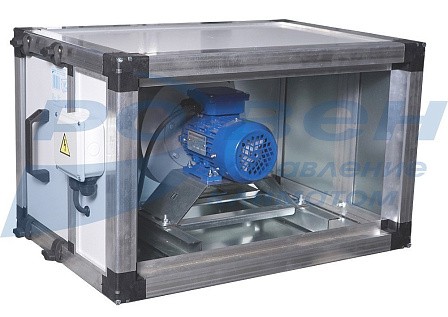

Вентилятор ВРС-К-90-50/31-PЦ-1,5/3000/220-380
- Каркасная конструкция из алюминиевого профиля
- Лопатки вентилятора, загнутые назад
- Корпус из теплоизолированных панелей толщиной 25 мм
- Установка только в горизонтальном положении
- Трехфазный асинхронный электродвигатель (380В)
- Возможность регулировки скорости с помощью частотного преобразователя
- Класс защиты электродвигателя IP 54
- Максимальная температура перемещаемого воздуха +40°С
- Климатическое исполнение У3
- Возможно изготовление вентиляторов ВРС-К в двух комплектациях:
рабочее колесо РН или РЦ
- Колесо РН изготавливается с относительными диаметрами рабочих колес (коэффициентами): 0,9/0,95/1,0/1,05/1,1.
Габаритные и присоединительные размеры канальных вентиляторов серии ВРС-К-90-50 (мм)
|
Модель |
B |
B1 |
C |
H |
H1 |
L |
L1 |
|
ВРС-К-90-50/40-РН-5,5/3000/220-380 |
800 |
725 |
140 |
575 |
500 |
975 |
900 |
|
ВРС-К-90-50/40-РН0,95-4,0/3000/220-380 |
805 |
730 |
140 |
575 |
500 |
975 |
900 |
|
ВРС-К-90-50/40-РН0,9-4,0/3000/220-380 |
805 |
730 |
140 |
575 |
500 |
975 |
900 |
|
ВРС-К-90-50/40-РН1,05-7,5/3000/220-380 |
825 |
750 |
200 |
575 |
500 |
975 |
900 |
|
ВРС-К-90-50/31-РЦ-1,5/3000/220-380 |
575 |
500 |
140 |
575 |
500 |
975 |
900 |
|
ВРС-К-90-50/35-РЦ-3,0/3000/220-380 |
645 |
570 |
140 |
575 |
500 |
975 |
900 |
|
ВРС-К-90-50/40-РЦ-4,0/3000/220-380 |
700 |
625 |
140 |
575 |
500 |
975 |
900 |
|
ВРС-К-90-50/40-РЦ-0,55/1500/220-380 |
615 |
540 |
140 |
575 |
500 |
975 |
900 |
Технические характеристики канальных вентиляторов серии ВРС-К-90-50
|
Модель |
Номер кривой |
Напряжение, В |
Тип двигателя |
Мощность, кВт |
Частота вращения, об/мин |
Ток, А |
Регулятор скорости |
Масса, кг |
|
ВРС-К-90-50/40-РН |
3 |
220-380 |
АИР100L2 |
5,5 |
3000 |
11,1 |
132F 0028 |
84,6 |
|
ВРС-К-90-50/40-РН0,95 |
5 |
220-380 |
АИР100S2 |
4,0 |
3000 |
8,35 |
132F 0026 |
84,2 |
|
ВРС-К-90-50/40-РН0,9 |
6 |
220-380 |
АИР100S2 |
4,0 |
3000 |
8,41 |
132F 0026 |
84,2 |
|
ВРС-К-90-50/40-РН1,05 |
7 |
220-380 |
АИР112М2 |
7,5 |
3000 |
15,35 |
132F 0030 |
105,6 |
|
ВРС-К-90-50/31-РЦ |
10 |
220-380 |
АИР80А2 |
1,5 |
3000 |
3,46 |
132F 0020 |
104,3 |
|
ВРС-К-90-50/35-РЦ |
11 |
220-380 |
АИР90L2 |
3,0 |
3000 |
6,54 |
132F 0024 |
122,3 |
|
ВРС-К-90-50/40-РЦ |
12 |
220-380 |
АИР100S2 |
4,0 |
3000 |
8,35 |
132F 0026 |
133,0 |
|
ВРС-К-90-50/40-РЦ |
13 |
220-380 |
АИР71А4 |
0,55 |
1500 |
1,65 |
132F 0018 |
98,8 |

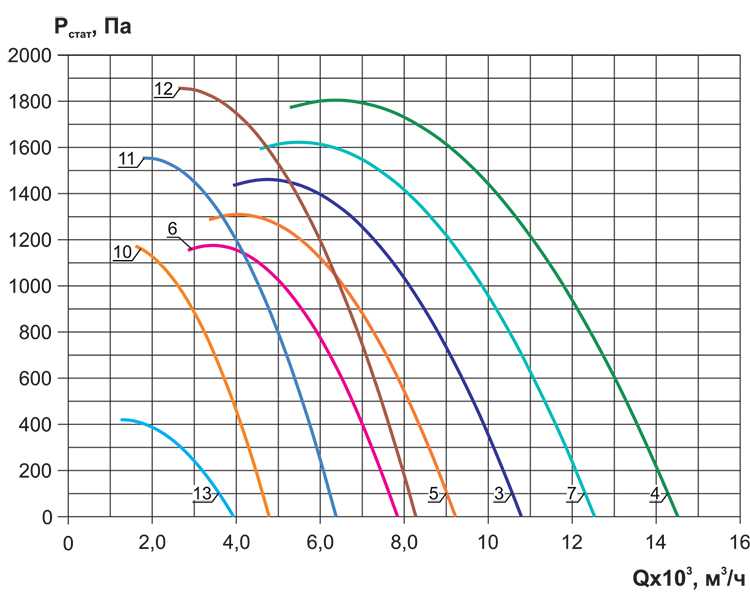

Аэродинамические характеристики канальных вентиляторов серии ВРС-К-90-50
Акустические характеристики канальных вентиляторов серии ВРС-К-90-50
|
Модель |
Частота вращения, об/мин |
Зона измерения |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||||
|
ВРС-К-90-50/40-РН |
3000 |
в канал (на всасывании) |
67,1 |
69,2 |
78,7 |
81,9 |
87 |
84,5 |
82,3 |
76 |
90,9 |
|
в канал (на нагнетании) |
70 |
71,9 |
81,5 |
85,1 |
90,4 |
87,4 |
85 |
79,2 |
94 |
||
|
к окружению (через корпус) |
60,5 |
58,4 |
71 |
70,1 |
77,4 |
72,4 |
73 |
66,2 |
80,8 |
||
|
ВРС-К-90-50/40-РН0,95 |
3000 |
в канал (на всасывании) |
67,1 |
69,2 |
78,7 |
81,9 |
87 |
84,5 |
82,3 |
76 |
90,9 |
|
в канал (на нагнетании) |
70 |
71,9 |
81,5 |
85,1 |
90,4 |
87,4 |
85 |
79,2 |
94 |
||
|
к окружению (через корпус) |
60,5 |
58,4 |
71 |
70,1 |
77,4 |
72,4 |
73 |
66,2 |
80,8 |
||
|
ВРС-К-90-50/40-РН0,9 |
3000 |
в канал (на всасывании) |
56,6 |
64,3 |
72 |
78,4 |
79,5 |
83,8 |
78,6 |
72,2 |
87 |
|
в канал (на нагнетании) |
59,3 |
67,4 |
74,7 |
81,4 |
82,4 |
86,7 |
81,3 |
75,6 |
89,9 |
||
|
к окружению (через корпус) |
49,8 |
55,9 |
66,2 |
68,4 |
71,4 |
73,7 |
71,3 |
64,6 |
78,1 |
||
|
ВРС-К-90-50/40-РН1,05 |
3000 |
в канал (на всасывании) |
67,1 |
69,2 |
78,7 |
81,9 |
87 |
84,5 |
82,3 |
76 |
90,9 |
|
в канал (на нагнетании) |
70 |
71,9 |
81,5 |
85,1 |
90,4 |
87,4 |
85 |
79,2 |
94 |
||
|
к окружению (через корпус) |
60,5 |
58,4 |
71 |
70,1 |
77,4 |
72,4 |
73 |
66,2 |
80,8 |
||
|
ВРС-К-90-50/31-РЦ |
3000 |
в канал (на всасывании) |
53,1 |
63,9 |
69,7 |
74,9 |
76 |
78,3 |
72,1 |
68,2 |
82,4 |
|
в канал (на нагнетании) |
56,2 |
67,1 |
72,4 |
77,8 |
79,1 |
81,4 |
75,1 |
71,2 |
85,4 |
||
|
к окружению (через корпус) |
46,7 |
56,6 |
64,9 |
65,8 |
69,1 |
69,4 |
66,1 |
61,2 |
74,7 |
||
|
ВРС-К-90-50/35-РЦ |
3000 |
в канал (на всасывании) |
55,4 |
63,3 |
71,1 |
77,2 |
78,7 |
82,9 |
77,3 |
71,3 |
86,1 |
|
в канал (на нагнетании) |
58,7 |
66,5 |
73,8 |
80,3 |
81,6 |
85,5 |
80,4 |
74,3 |
88,9 |
||
|
к окружению (через корпус) |
49,2 |
55 |
65,3 |
67,3 |
70,6 |
72,5 |
70,4 |
63,3 |
77,1 |
||
|
ВРС-К-90-50/40-РЦ |
3000 |
в канал (на всасывании) |
67,1 |
69,2 |
78,7 |
81,9 |
87 |
84,5 |
82,3 |
76 |
90,9 |
|
в канал (на нагнетании) |
70 |
71,9 |
81,5 |
85,1 |
90,4 |
87,4 |
85 |
79,2 |
94 |
||
|
к окружению (через корпус) |
60,5 |
58,4 |
71 |
70,1 |
77,4 |
72,4 |
73 |
66,2 |
80,8 |
||
|
ВРС-К-90-50/40-РЦ |
1500 |
в канал (на всасывании) |
49 |
51 |
60,6 |
64,1 |
69,3 |
66,6 |
64,1 |
58,1 |
73,1 |
|
в канал (на нагнетании) |
52,1 |
53,9 |
63,5 |
66,9 |
72,3 |
69,3 |
67,3 |
60,9 |
76,0 |
||
|
к окружению (через корпус) |
42,6 |
42,9 |
55,5 |
54,4 |
61,8 |
56,8 |
57,8 |
50,4 |
65,3 |
||
Электрическая схема подключения канальных вентиляторов серии ВРС-К-90-50
