Пластинчатый теплообменник PFR

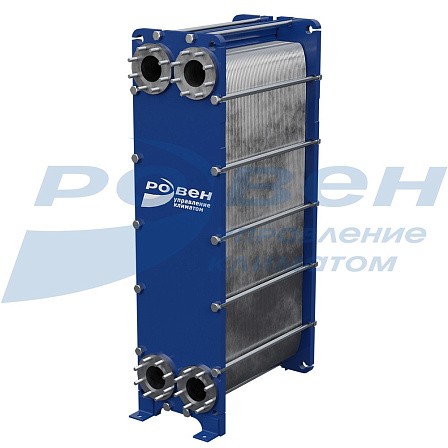

Пластинчатый теплообменный аппарат состоит из пакета пластин, стянутого между опорной и прижимной плитами, с помощью шпилек, до расчетного размера.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Пластинчатый теплообменный аппарат состоит из пакета пластин, стянутого между опорной и прижимной плитами, с помощью шпилек, до расчетного размера. Поверхность теплообмена в теплообменнике образована набором гофрированных металлических пластин, на которых для обеспечения герметичности, установлены резиновые уплотнения. Пластины в теплообменном аппарате устанавливаются таким образом, что каждая последующая развернута на 180, так формируются каналы, по которым движутся среды. Герметичность собранного теплообменного аппарат позволяет использовать их при давлении от 6 бар до 25 бар.

Принцип работы

Принцип работы пластинчатого темплообменного аппарата основан на передаче тепла между смежными пластинами.
Холодная и горячая среды поступают в теплообменный аппарат, не смешиваясь друг с другом. Движение жидкостей в теплообменном аппарате осуществляется, как правило, друг навстречу другу. Таким образом происходит процесс теплообмена. Каждая из сторон изолирована уплотнительной прокладкой, что позволяет исключить смешивание сред. В случае нарушения герметичности уплотнительной прокладки, утечка наружу может быть визуализирована и устранена. Обеспечения герметичности при работе теплообменного аппарата достигается стягиванием пакета пластин до расчетного размера. Также, стяжные шпильки позволяют оперативно проводить разборку и сборку теплообменного аппарата, тем самым обеспечивая доступ ко всей теплообменной поверхности.

Преимущества:

  • В каждом разборном пластинчатом теплообменном аппарате есть возможность изменения мощности теплообменного аппарата, путем изменения количества пластин;
  • Благодаря своим конструктивным особенностям, теплообменные аппараты имеют в несколько раз выше коэффициенты теплопередачи, чем у кожухотрубных аппаратов;
  • Пластинчатые теплообменники более компактны (площадь при монтаже, обслуживании и ремонте в 3-5 раз меньше, чем у кожухотрубных);
  • Затраты на монтажные работы ниже за счет более компактной конструкции;
  • Возможность обслуживания и ремонта теплообменника благодаря разборной конструкции, и легкого доступа к поверхности путем разборки;
  • Работы по разборке и сборке могут быть выполнены одним человеком.

Устройство теплообменника

Пластинчатые теплообменники PFR-устройство.jpg

Характеристики пластин

Пластины изготавливаются толщиной 0,5 до 1,0 мм из коррозионностойкого материала: стали AISI 316 по запросу AISI 304, SMO, Hastelloy (жаропрочные сплавы на основе никеля), титан и др. Материал пластины выбирается исходя из сферы применения пластинчатого теплообменного аппарата и условий его эксплуатации. Пластина имеет отверстия для прохода в среды и распределения по каналам. При входе на пластину теплоноситель поступает в распределительную зону, которая позволяет равномерно распределить жидкость и избежать «мертвых зон» на пластине. Между верхней и нижней зонами, расположена поверхность теплообмена пластины, которая имеет гофрированную поверхность, позволяющую создать турбулентный поток и интенсифицировать процесс теплообмена.

Пластинчатые теплообменники PFR-пластины 1.jpg

Пластинчатый теплообменный аппарат состоит из пластин одного типа или их комбинации. Количество пластин в теплообменном аппарате и их компоновка, зависит от тепловой мощности, теплофизических свойств сред, а также температурных параметров и допустимой потери давления.

Пластинчатые теплообменники PFR-пластины 2.jpg

Уплотнительная прокладка

Пластинчатые теплообменники PFR-уплотнитель.jpg

Уплотнительная прокладка является одной из основных составляющих пластинчатого теплообменника.
Материал уплотнения выбирается исходя из эксплуатационных условий. Основным фактором при выборе того или иного типа уплотнения является тип теплоносителя и его рабочая температура.
В основном используют уплотнения из следующих материалов:
Во всех моделях серии А используется передовая технология клипсового крепления уплотнений к пластине. Данный тип крепления обеспечивает удобство в замене и эксплуатации.

Максимальная рабочая температура, °С

Этилен-пропиленовый каучук (EPDM)

140-160

Бутадиен-нитрильный каучук (NBR)

120-140

Фторкаучук VITON

180-200




Файлы
Пластинчатые теплообменники PFR.pdf

Технические характеристики

Характеристика

Модель теплообменника

PFR-4

PFR-7

PFR-8

PFR-9

PFR-14

PFR-19

PFR-20

PFR-21

PFR-31

PFR-41

Диаметр присоединения

DN32

DN50

DN32

DN65

DN50

DN65

DN50

DN100

DN65

DN150

Максимальное количество пластин при условии

Давление рамы 6 бар

-

-

-

-

-

-

-

-

-

300

Давление рамы 10 бар

55

50

55

130

50

130

55

155

115

670

Давление рамы 16 бар

90

87

90

458

87

458

90

690

546

670

Давление рамы 25 бар

-

210

-

-

325

-

420

690

-

650

Максимальный расход, м3

15

50

15

110

50

110

50

165

110

380

Габариты теплообменника, мм

Высота

475

600

760

630

900

950

1100

1150

1300

1497

Ширина

190

305

190

400

-

400

305

485

400

625

Длина

100

100-1000

100-500

100-1000

100-1000

100-1000

100-1000

600-3000

100-1000

600-6000

Рабочее давление рамы

PN10-PN16

PN10-PN16-PN24

PN10-PN16

PN10-PN16

PN10-PN16-PN25

PN10-PN16

PN10-PN16-PN25

PN10-PN16-PN25

PN10-PN16

PN6-PN10-PN16-PN25

Рабочее давление рамы (ASME)

150 300

150 300

150 300

150 300

150 300

150 300

150 300

150 300

150 300

150 300

Характеристика

Модель теплообменника

PFR-47

PFR-47

PFR-62

PFR-65

PFR-100

Диаметр присоединения

DN100

DN100

DN150

DN200

DN200

Максимальное количество пластин при условии

Давление рамы 6 бар

-

-

300

320

320

Давление рамы 10 бар

115

155

670

690

690

Давление рамы 16 бар

546

690

670

690

690

Давление рамы 25 бар

-

690

650

680

680

Максимальный расход, м3

165

165

380

650

650

Габариты теплообменника, мм

Высота

1836

1130

1929

2330

2330

Ширина

485

485

625

780

780

Длина

600-6000

600-3000

600-6000

600-6000

600-6000

Рабочее давление рамы

PN10-PN16-PN25

PN10-PN16

PN6-PN10-PN16-PN25

PN6-PN10-PN16-PN25

PN6-PN10-PN16-PN25

Рабочее давление рамы (ASME)

150 300

150 300

150 300

150 300

150 300

МАРКИРОВКА:

Пластинчатый теплообменник PFR-14/AISI316-23-P46
             где:    PFR – наименование теплообменника;
                       14 – типоразмер теплообменника;
                       AISI316 – материал пластин;
                       23 – количество пластин;
                       P46 – компоновка пластин.
